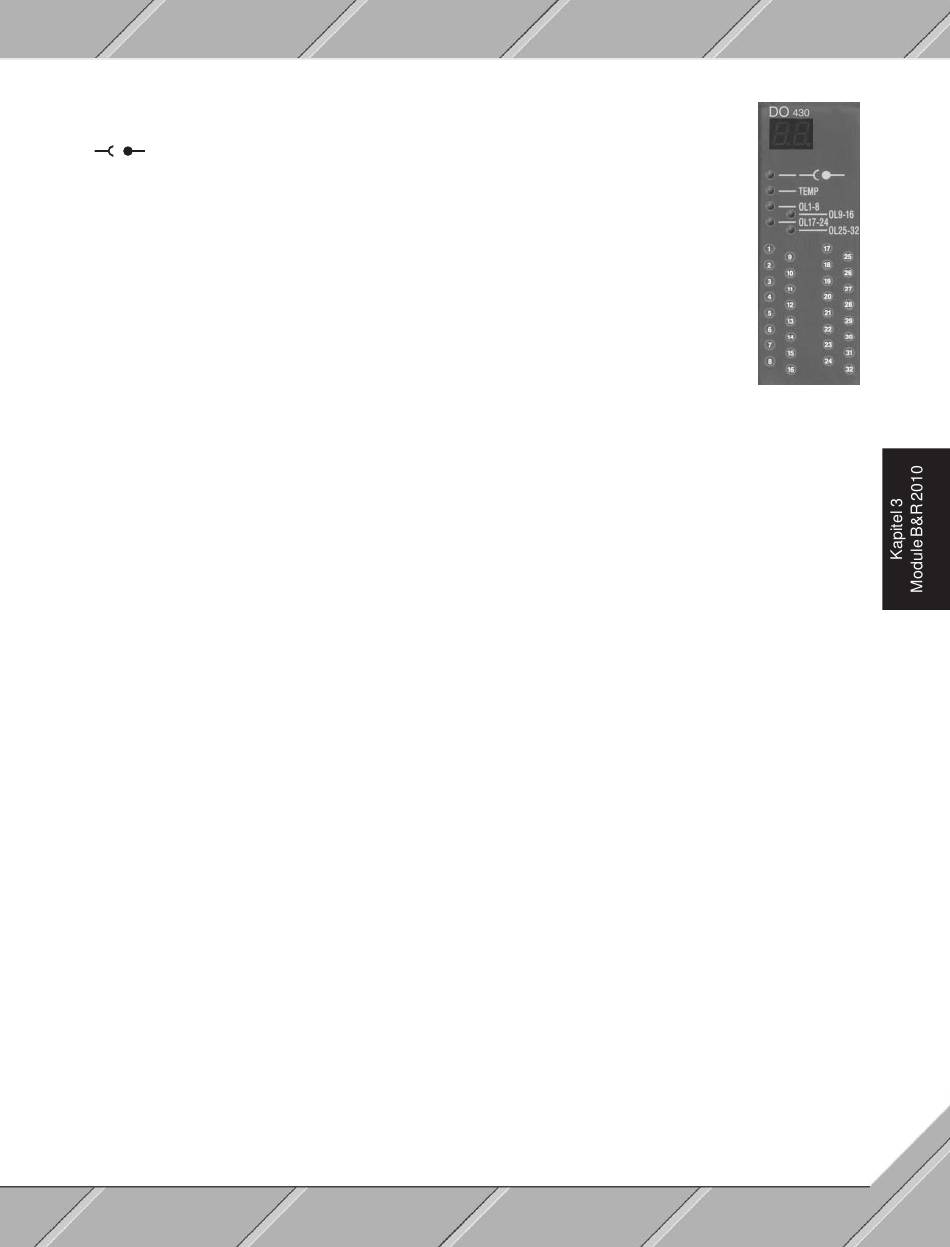

8.3.3 Status-LEDs
zeigt den Feldklemmenstatus an, d. h., wenn diese LED leuchtet, steckt keine
Feldklemme am Modul oder die Feldklemme ist nicht richtig gesteckt.
TEMP
Das Blinken der LED TEMP weist auf zu hohe Temperatur im Modulinneren hin.
Das Bit "Übertemperatur WARM" im Status-Register ist gesetzt. Steigt die
Temperatur im Modulinneren weiter an, wird nach ca. 10 s die höchstzulässige
Temperatur erreicht. Das Bit "Übertemperatur HOT" im Status-Register ist
gesetzt.
Um das Modul vor thermischer Zerstörung zu schützen, werden beim Erreichen
der höchstzulässigen Temperatur alle Ausgänge abgeschaltet. Dies wird durch
das Leuchten der LED TEMP angezeigt. Die LED leuchtet solange, bis die
Temperatur im Modulinneren wieder auf einen normalen Wert gesunken ist.
OL x-y
Overload: Diese LEDs zeigen an, daß für die jeweilige LED-Gruppe die Überlast-
oder Kurzschlußabschaltung aktiviert wurde. Leuchtet z. B. die LED OL 1-8, bedeutet dies, daß
einer der Ausgänge 1 bis 8 abgeschaltet wurde (näheres siehe Abschnitt "Überlastschutz").
1 ... 32
Die LEDs 1 bis 32 zeigen den logischen Zustand des entsprechenden Ausgangs an.
8.3.4 Lastfreischaltung
Beim Abstecken der Feldklemme schaltet der Feldklemmenkontakt den Ausgangsbaustein stromlos. Dadurch
werden die Kontakte der Klemme geschont, weil das Ab- und Anstecken immer im stromlosen Zustand vollzogen
wird. Der logische Zustand bleibt beim Abstecken der Feldklemme erhalten, d. h. unmittelbar nach dem
Anstecken der Feldklemme nehmen die Ausgänge ihren logischen Zustand wieder an.
8.3.5 Überlastschutz
Der Überlastschutz wird aktiviert, wenn die Sperrschichttemperatur der Transistoren den Grenzwert (typ. 170 °C)
überschreitet. Ursachen: Kurzschluß, Überlast oder zu hohe Umgebungstemperatur.
Der betreffende Ausgang wird solange abgeschaltet bis ...
... die Sperrschichttemperatur wieder unter den Grenzwert gesunken ist (Hysterese typ. 5 °C). Die Zeit bis
zur Wiedereinschaltung liegt im Sekundenbereich.
... der Ausgangsstrom <0,5 A ist.
... die Feldklemme richtig gesteckt ist.
Module B&R 2010
DO430
141
