3.2 REMOTE I/O-BUS
Mit Hilfe des Remote I/O werden weit entfernte I/O-Module (bis
zu 1200 m) an die Zentraleinheit gekoppelt. Zum Aufbau eines
Remote I/O-Systems sind folgende Module erforderlich:
3.2.1 Remote Master
Der Remote Master muß am Systembus plaziert werden. Ein
Remote Master kann bis zu 31 Remote Slave-Module betreuen.
3.2.2 Remote Slave
Die Remote Slave-Module kommunizieren über eine geschirm-
te, verdrillte Zweidrahtleitung mit dem Remote Master-Modul.
Das Remote Slave-Modul steckt am ersten Steckplatz des I/O-
Busses. Mit jedem Remote Slave-Modul wird ein I/O-Bus be-
gonnen, an dem bis zu 99 Module adressiert werden können. Ein
Remote I/O-Bus kann mit den Modulen Expansions-Master und
-Slave ebenfalls in Bussegmente aufgeteilt werden.
Verkabelung: In einem Remote I/O-System werden I/O-Busse
realisiert, die bis zu 1200 m von der Zentraleinheit entfernt sein
dürfen, und die mit einer geschirmten, verdrillten Zweidraht-
leitung verbunden sind.
Übertragungsentfernung (ohne Repeater)
100 kBit/sec
181 kBit/sec
500 kBit/sec
1000 kBit/sec
2000 kBit/sec
28
bis 1200 m
bis 1000 m
bis 400 m
bis 200 m
bis 100 m

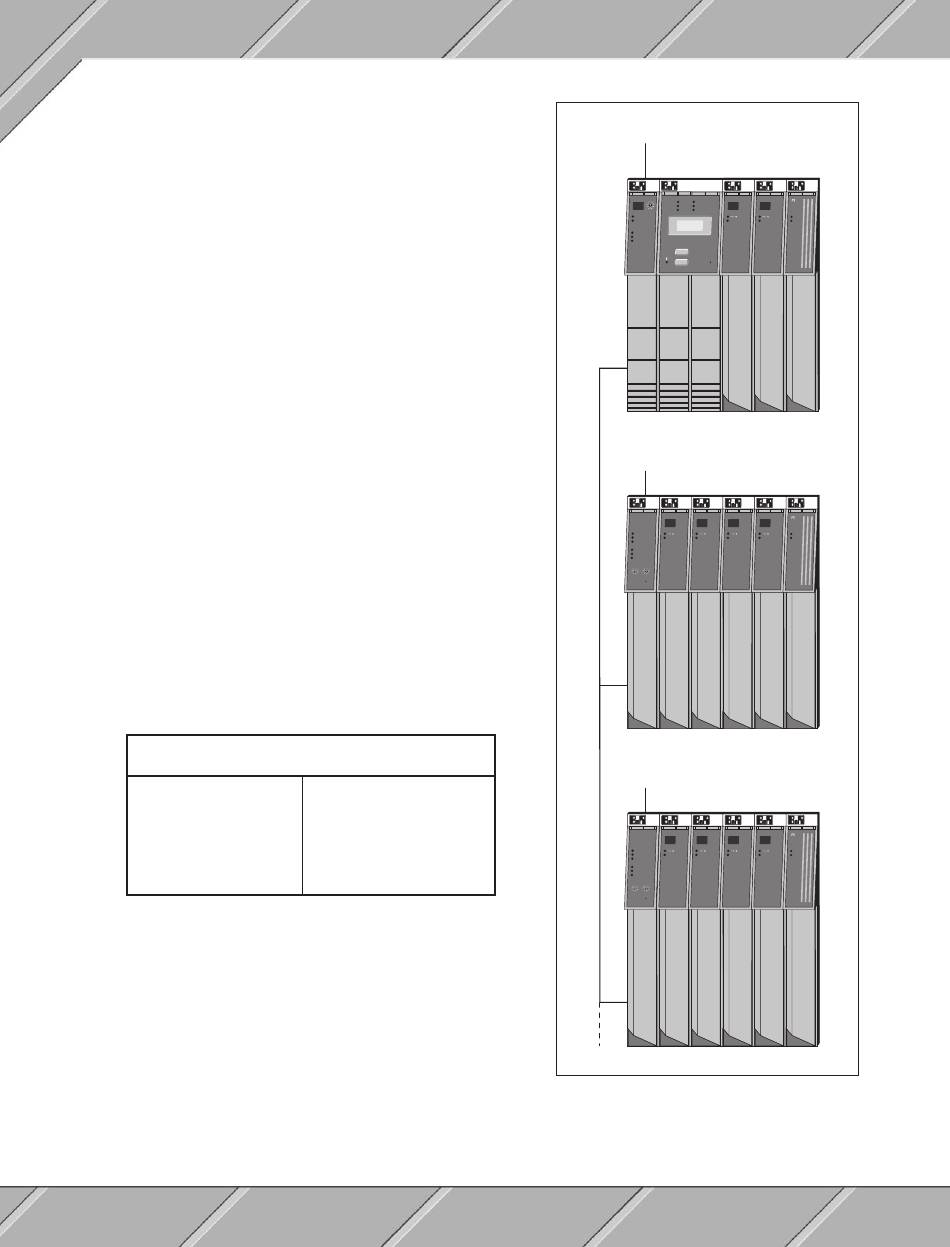

Remote Masterstation
Zentral-
einheit
I/O-Module NT
EX
100
AI
300
AI
300
740
0 1
0
READY
RUN
0 1
0 2
ERROR
FORCED
BAT1
BAT2
#
ERROR
DC
RUN
RUN
RUN
OL
BUS B
Tx
CP
100
Rx
MODE
SELECT
Remote Station 1
I/O-Module
NT
EX
200
AI
AI
AI
AI
300
300
300
300
740
0 1
0 2
0 3
0 4
ERROR
DC
RUN
RUN
RUN
RUN
RUN
OL
I/O ERROR
BUS B
Tx
Rx
NODE #
0
0
Remote Station 2
I/O-Module
NT
EX
AI
AI
AI
AI
200
300
300
300
300
740
0 1
0 2
0 3
0 4
ERROR
DC
RUN
RUN
RUN
RUN
RUN
OL
I/O ERROR
BUS B
Tx
Rx
NODE #
0
0
