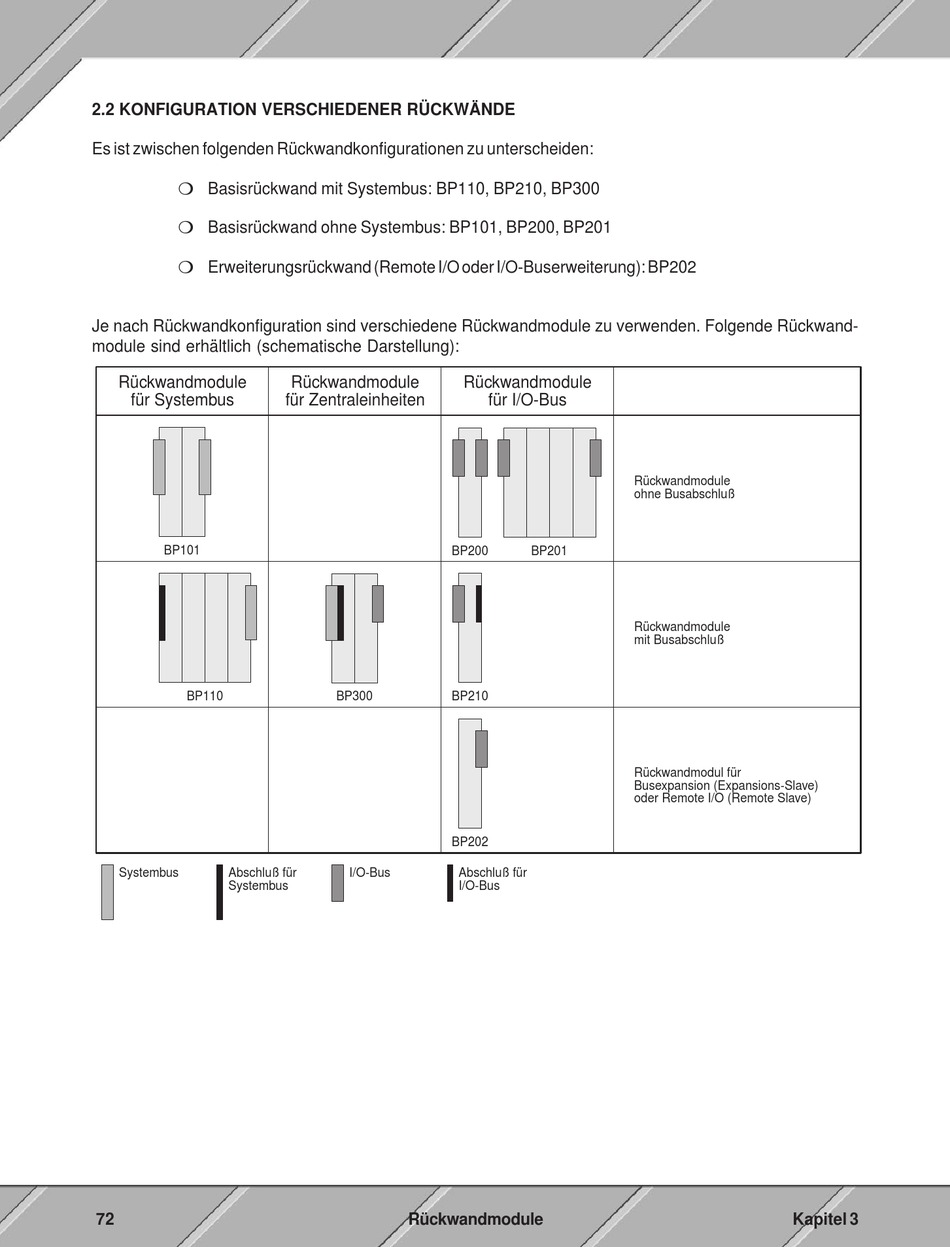

2.2 KONFIGURATION VERSCHIEDENER RÜCKWÄNDE
Es ist zwischen folgenden Rückwandkonfigurationen zu unterscheiden:
m Basisrückwand mit Systembus: BP110, BP210, BP300
m Basisrückwand ohne Systembus: BP101, BP200, BP201
m Erweiterungsrückwand (Remote I/O oder I/O-Buserweiterung): BP202
Je nach Rückwandkonfiguration sind verschiedene Rückwandmodule zu verwenden. Folgende Rückwand-
module sind erhältlich (schematische Darstellung):
Rückwandmodule
für Systembus
BP101
BP110
Systembus
Abschluß für
Systembus
72
Rückwandmodule
Rückwandmodule
für Zentraleinheiten
BP200
BP300
BP210
BP202
I/O-Bus
Abschluß für
I/O-Bus
Rückwandmodule
für I/O-Bus
Rückwandmodule
ohne Busabschluß
BP201
Rückwandmodule
mit Busabschluß
Rückwandmodul für
Busexpansion (Expansions-Slave)
oder Remote I/O (Remote Slave)
Kapitel 3
