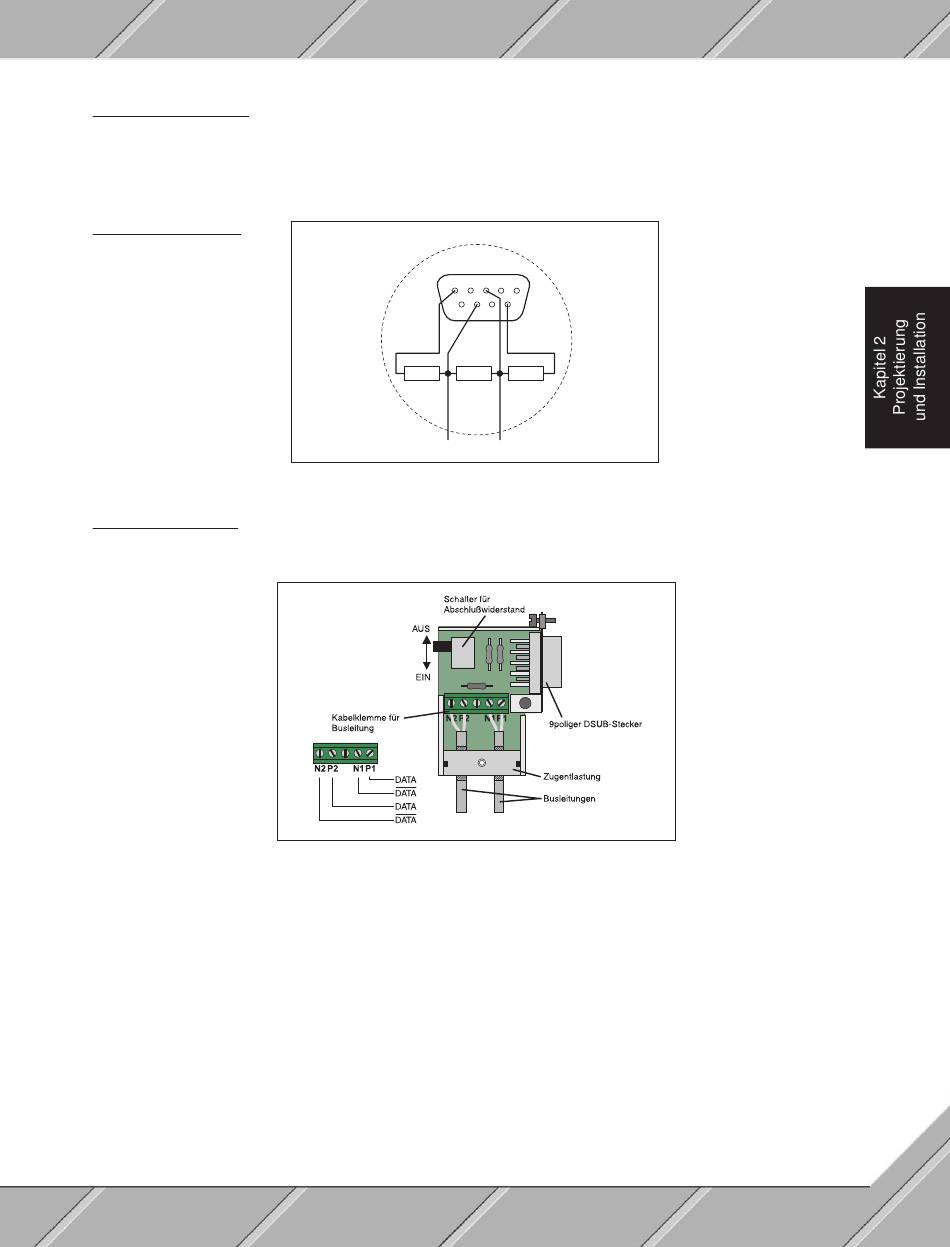

Abschlußwiderstände:
Der Remote-Bus ist an Anfang und Ende mit Abschlußwiderständen zu versehen (siehe auch Kapitel "B&R
Module 2010" im Abschnitt "Remote Module"). Im bei B&R erhältlichen Remote Busstecker 0G1000.00-090 sind
die Abschlußwiderstände bereits integriert. Die Abschlußwiderstände können zu- oder abgeschaltet werden.
Widerstandsschema:
5
4
3
2
1
9
8
7
6
390 Ω
220 Ω
390 Ω
Remote Busstecker:
Bestellnummer: 0G1000.00-090
2.1.4 PROFIBUS
.
Die für den Remote I/O-Bus beschriebene Verkabelung (Buskabel, Abschlußwiderstände) wird auch für den
PROFIBUS verwendet. Die bei B&R erhältlichen PROFIBUS Netzwerkmodule sind NW150 für das B&R
SYSTEM 2005 und NW100 für das B&R SYSTEM 2010.
2.1.5 RS485-Netzwerk
Die für den Remote I/O-Bus beschriebene Verkabelung (Buskabel, Abschlußwiderstände) wird auch für ein
RS485-Netzwerk verwendet.
Projektierung und Installation
53
