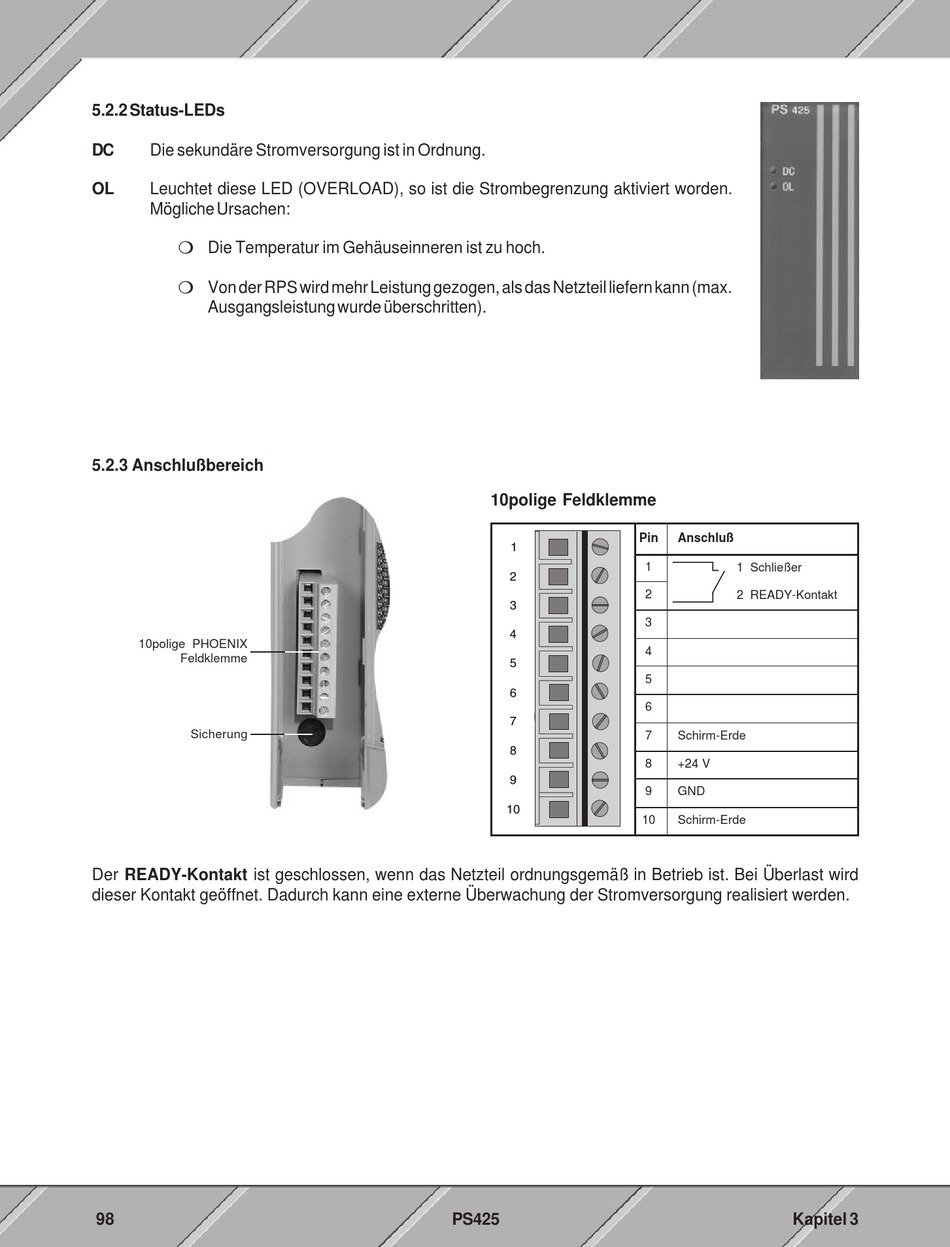

5.2.2 Status-LEDs

DC Die sekundäre Stromversorgung ist in Ordnung.
OL Leuchtet diese LED (OVERLOAD), so ist die Strombegrenzung aktiviert worden.
Mögliche Ursachen:
m Die Temperatur im Gehäuseinneren ist zu hoch.
m Von der RPS wird mehr Leistung gezogen, als das Netzteil liefern kann (max.
Ausgangsleistung wurde überschritten).
5.2.3 Anschlußbereich
10polige PHOENIX
Feldklemme
Sicherung
Der READY-Kontakt ist geschlossen, wenn das Netzteil ordnungsgemäß in Betrieb ist. Bei Überlast wird
dieser Kontakt geöffnet. Dadurch kann eine externe Überwachung der Stromversorgung realisiert werden.
98
10polige Feldklemme
1
2
3
4
5
6
7
8
9
10
PS425
Pin Anschluß
1
1 Schließer
2
2 READY-Kontakt
3
4
5
6
7 Schirm-Erde
8 +24 V
9 GND
10 Schirm-Erde
