Verdrahtung - B&R SYSTEM 2000 Anwenderhandbuch

2.3.3 Verdrahtung

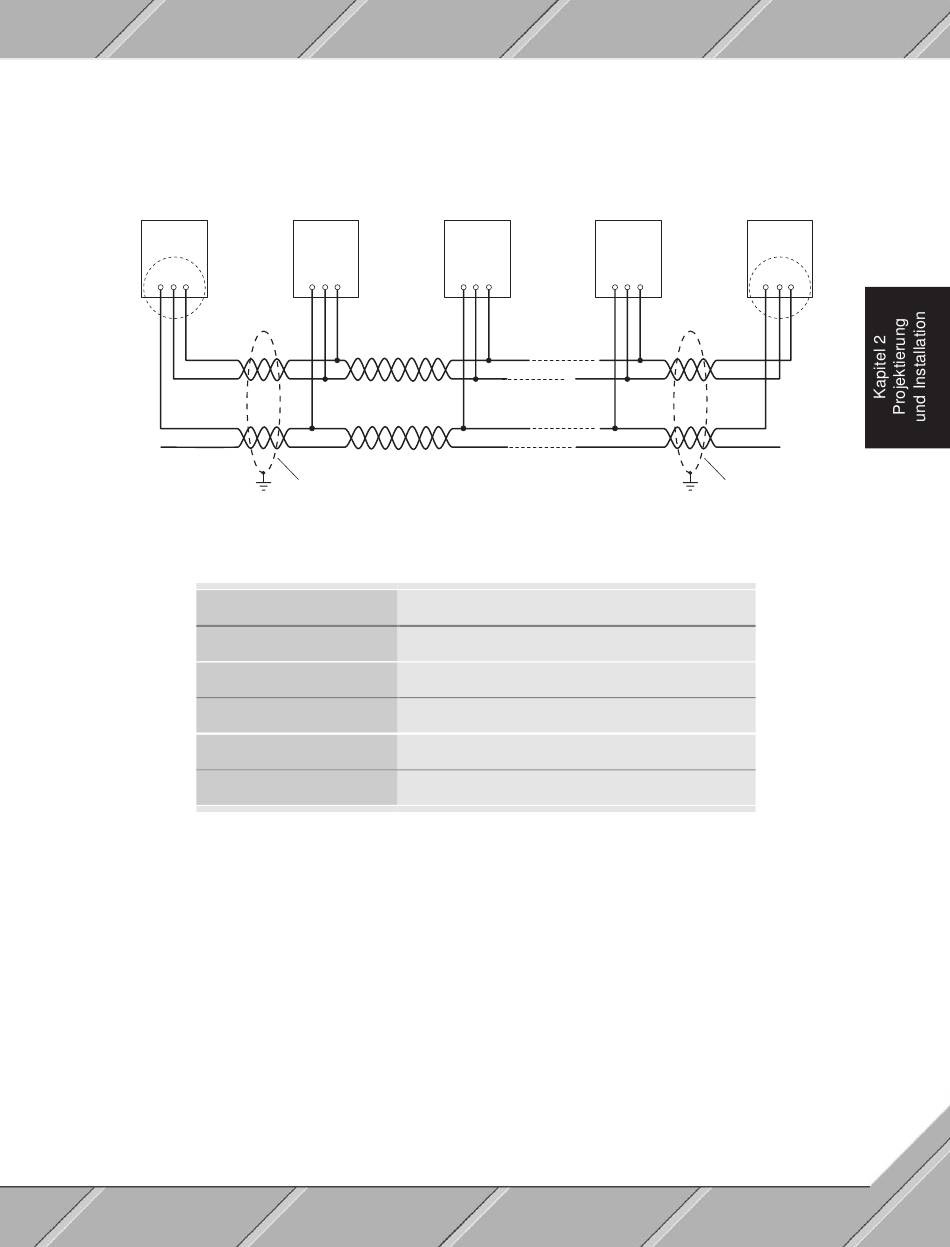

Verbindung Buskabel - Station
Für das Buskabel ist grundsätzlich ein 4adriges Kabel, in Paaren verdrillt, zu verwenden.
CAN
Station
3 7 2
CAN_L
CAN_H
CAN_GND
(CAN_V+)
CAN Signale gemäß CiA/CAL
CAN Signal
CAN_GND
CAN_L
(CAN_SHLD)
CAN_H
(CAN_V+)
Da sämtliche CAN-Schnittstellen von B&R intern versorgt werden, muß CAN_V+ in CAN-Netzen ohne
Fremdgeräte nicht angeschlossen werden.
Projektierung und Installation
CAN CAN
Station Station
3 7 2 3 7
CAN_SHLD
Beschreibung
CAN Ground
CAN Low
Schirm
CAN High
CAN Versorgung 8 - 15 V, optional
CAN
Station
2 3 7 2
CAN
Station
3 7 2
CAN_SHLD
57
