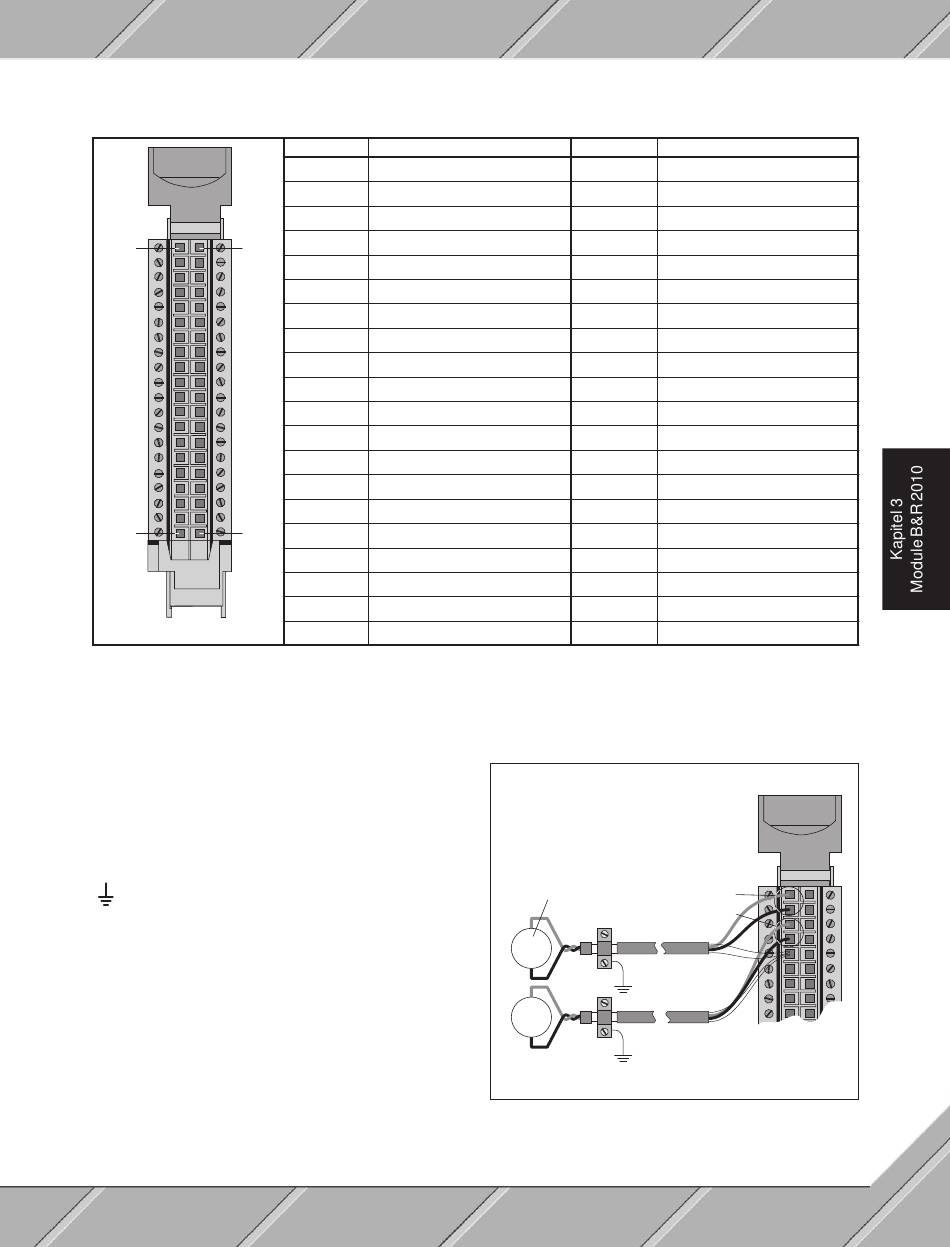

9.2.4 Anschlüsse der Feldklemme
1
21
2
22
3
23
4
24
5
25
6
26
7
27
8
28
9
29
10
30
11
31
12
32
13
33
14
34
15
35
16
36
17
37
18
38
19
39
20
40
TB140
Anschluß der Signalkabel
Bei analogen Eingangsmodulen müssen geschirmte
Leitungen verwendet werden. Die Schirmerdung er-
folgt für jeweils zwei Eingänge am dafür vorgesehe-
nen Schirmanschluß an der Feldklemme.
Die acht Schirmanschlüsse sind direkt mit Erde
( , d. h.: Ableitblech und Hutschiene) verbunden.
Module B&R 2010
Anschluß
Bezeichnung
1
+ Eingang 1
2
- Eingang 1
3
+ Eingang 2
4
- Eingang 2
5
Schirm
6
+ Eingang 3
7
- Eingang 3
8
+ Eingang 4
9
- Eingang 4
10
Schirm
11
+ Eingang 5
12
- Eingang 5
13
+ Eingang 6
14
- Eingang 6
15
Schirm
16
+ Eingang 7
17
- Eingang 7
18
+ Eingang 8
19
- Eingang 8
20
Schirm
AI300
Anschluß
Bezeichnung
21
+ Eingang 9
22
- Eingang 9
23
+ Eingang10
24
- Eingang10
25
Schirm
26
+ Eingang11
27
- Eingang11
28
+ Eingang12
29
- Eingang12
30
Schirm
31
+ Eingang13
32
- Eingang13
33
+ Eingang14
34
- Eingang14
35
Schirm
36
+ Eingang15
37
- Eingang15
38
+ Eingang16
39
- Eingang16
40
Schirm
Meßsignal
Eingang 1
Eingang 2
+
U
-
+
U
-
163
