8.2.6 Schalten induktiver Lasten
Die Transistoren sind für das rasche und sichere Abschalten induktiver Lasten geeignet. Es sind keine
Freilaufdioden an den induktiven Lasten notwendig. Es ist jedoch zu beachten, daß durch die festgelegte
Bremsspannung von 45 bis 55 V die maximale Schaltfrequenz bei gegebener Induktivität begrenzt ist.
Bremsspannung:
Die sogenannte Bremsspannung ist
eine negative Spannung am Schalt-
element (z. B. Ventil). Sollte das
Schaltelement den Betrieb mit einer
negativen Spannung nicht zulassen,
muß extern eine Freilaufdiode vorge-
sehen sein, um die Spannung auf
ca. -0,6 V zu begrenzen.
Die maximale Schaltfrequenz reduziert sich mit steigender Induktivität. Eine Spule mit einer Induktivität von
0,5 H kann problemlos mit 0,5 Hz bei 24 V / 0,5 A und 60 °C Umgebungstemperatur geschaltet werden.

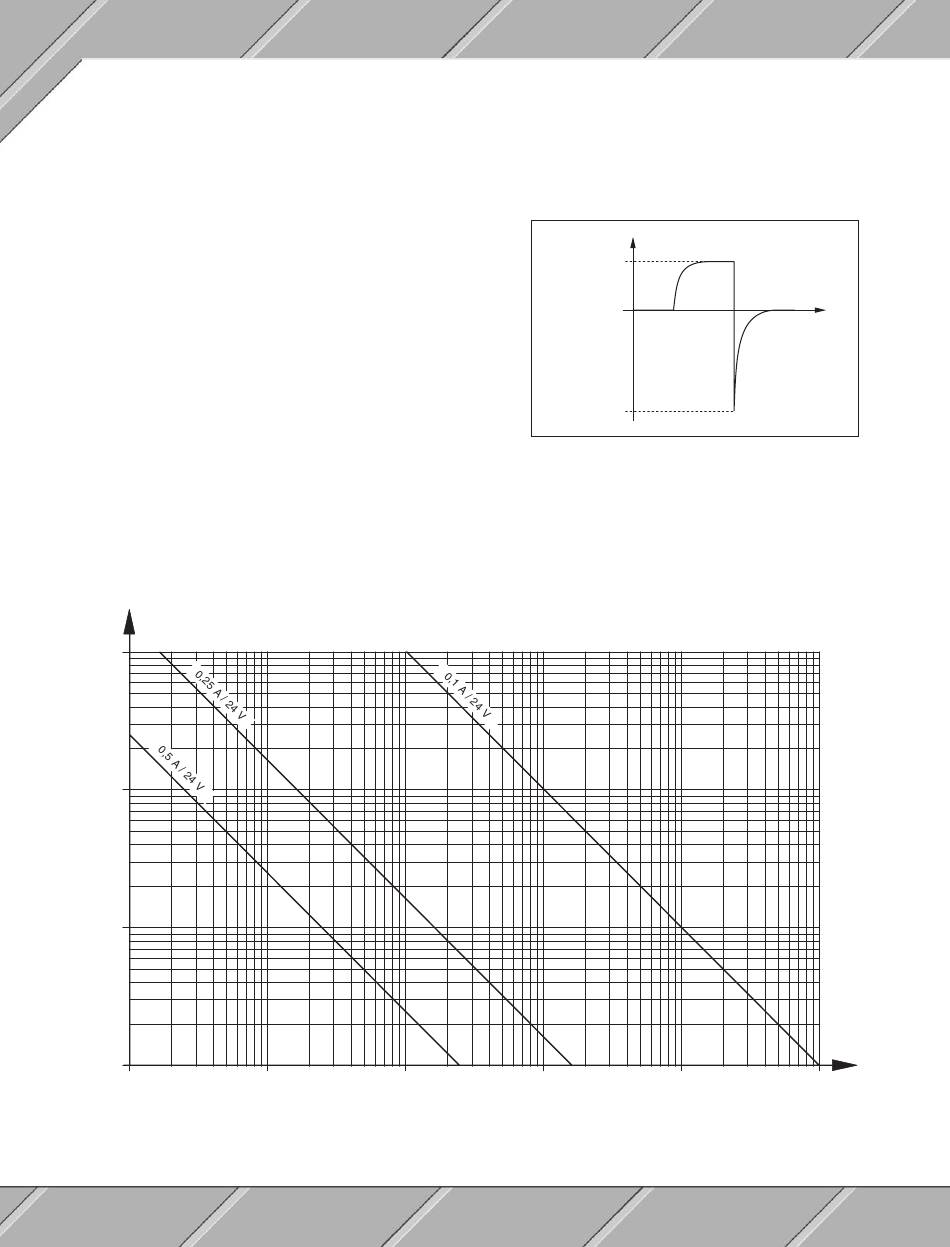

Aus dem folgenden Diagramm kann die max. Schaltfrequenz in Abhängigkeit einer gegebenen Induktivität
abgelesen werden:
log f
[Hz]
1000
100
10
1
0,001
0,01
136
max. -55 V
Schematische Darstellung der Bremsspannung
0,1
1
DO428
U
LAST
24 V
10
Zeit
100 log L
[H]
