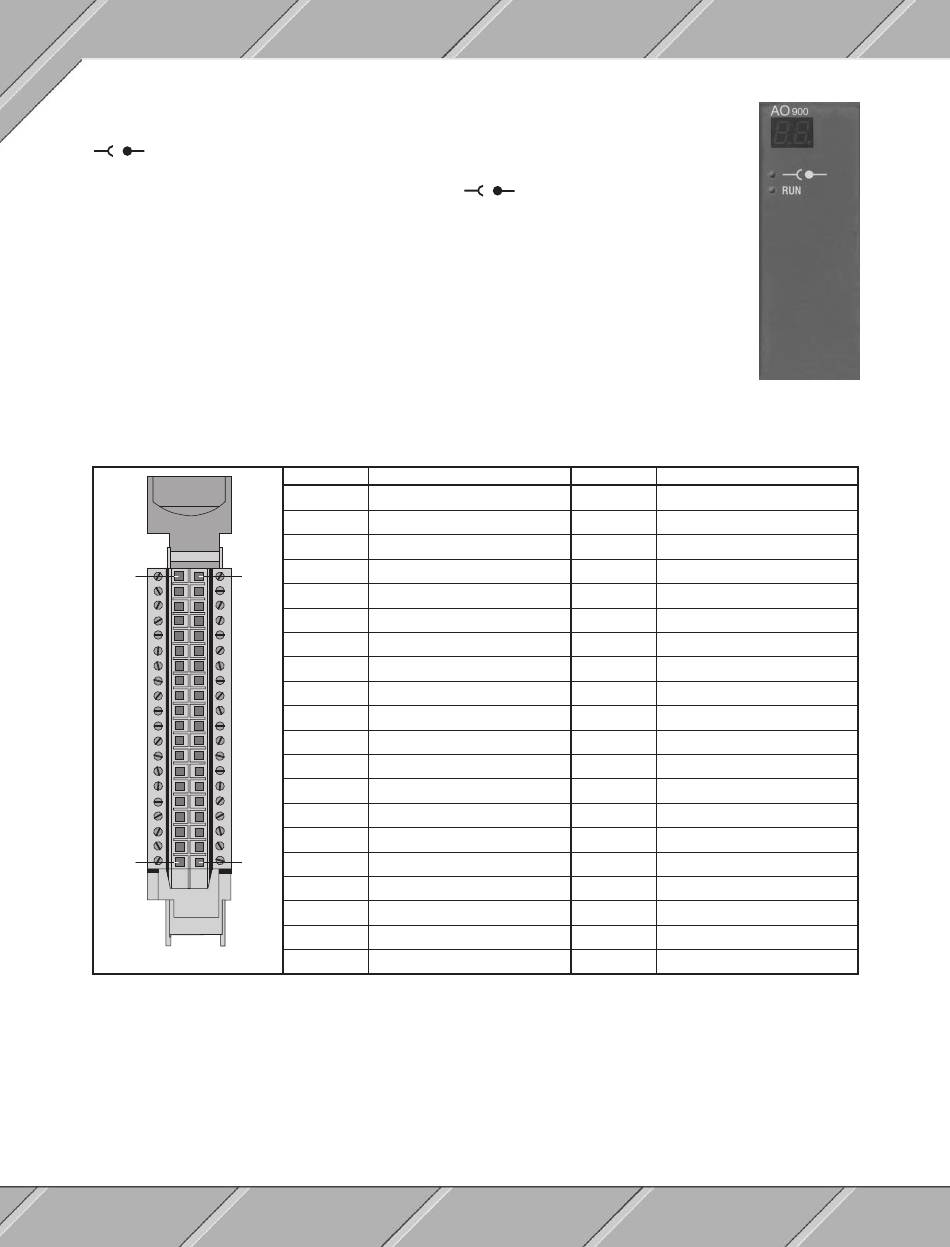

10.4.3 Status-LEDs
zeigt den Feldklemmenstatus an, d. h., wenn diese LED leuchtet, steckt keine
Feldklemme am Modul oder die Feldklemme ist nicht richtig gesteckt.
Wenn die Feldklemme nicht gesteckt ist (
ge abgeschaltet und auf 0 mA bzw. 0 V gehalten.
RUN
zeigt an, daß die analogen Ausgänge in Betrieb sind und die Feldklemme
gesteckt ist. Die RUN-LED erlischt, wenn die Feldklemme abgesteckt wird.
10.4.4 Anschlüsse der Feldklemme
1
21
2
22
3
23
4
24
5
25
6
26
7
27
8
28
9
29
10
30
11
31
12
32
13
33
14
34
15
35
16
36
17
37
18
38
19
39
20
40
TB140
Anschluß der Signalkabel
Bei analogen Ausgangsmodulen müssen geschirmte Leitungen verwendet werden. Der Anschluß erfolgt
ident zu den Modulen AO300 und AO725.
218
Anschluß
Stromausgänge
1
+ Ausgang
1
2
- Ausgang
1
3
+ Ausgang
2
4
- Ausgang
2
5
Schirm
6
+ Ausgang
3
7
- Ausgang
3
8
+ Ausgang
4
9
- Ausgang
4
10
Schirm
11
+ Ausgang
5
12
- Ausgang
5
13
+ Ausgang
6
14
- Ausgang
6
15
Schirm
16
+ Ausgang
7
17
- Ausgang
7
18
+ Ausgang
8
19
- Ausgang
8
20
Schirm
AO900
leuchtet), werden alle Ausgän-
Anschluß
Spannungsausgänge
21
+ Ausgang
22
- Ausgang
23
+ Ausgang 10
24
- Ausgang 10
25
Schirm
26
+ Ausgang 11
27
- Ausgang 11
28
+ Ausgang 12
29
- Ausgang 12
30
Schirm
31
+ Ausgang 13
32
- Ausgang 13
33
+ Ausgang 14
34
- Ausgang 14
35
Schirm
36
+ Ausgang 15
37
- Ausgang 15
38
+ Ausgang 16
39
- Ausgang 16
40
Schirm
9
9
