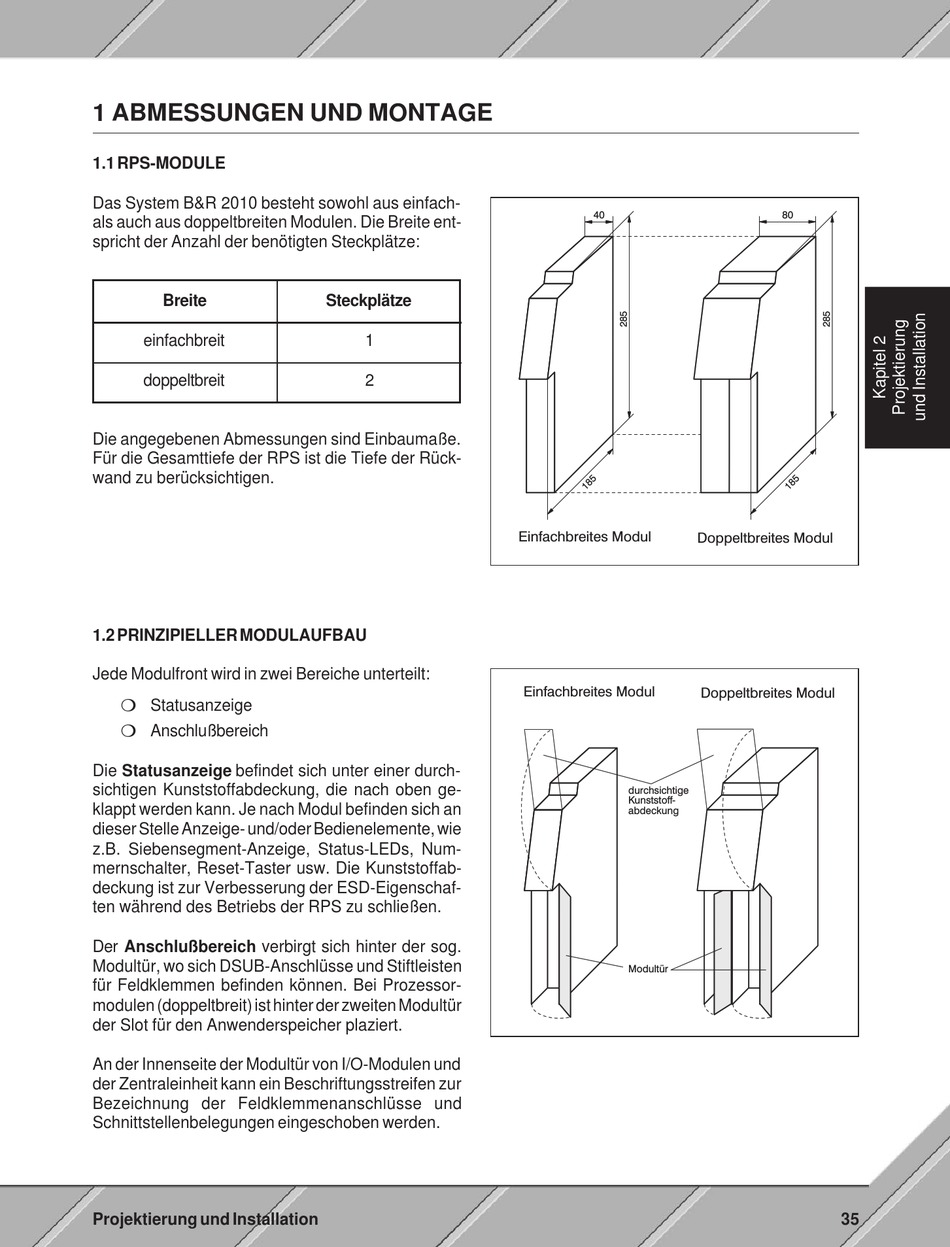

1 ABMESSUNGEN UND MONTAGE
1.1 RPS-MODULE
Das System B&R 2010 besteht sowohl aus einfach-
als auch aus doppeltbreiten Modulen. Die Breite ent-
spricht der Anzahl der benötigten Steckplätze:
Breite
einfachbreit
doppeltbreit
Die angegebenen Abmessungen sind Einbaumaße.
Für die Gesamttiefe der RPS ist die Tiefe der Rück-
wand zu berücksichtigen.
1.2 PRINZIPIELLER MODULAUFBAU
Jede Modulfront wird in zwei Bereiche unterteilt:
m Statusanzeige
m Anschlußbereich
Die Statusanzeige befindet sich unter einer durch-
sichtigen Kunststoffabdeckung, die nach oben ge-
klappt werden kann. Je nach Modul befinden sich an
dieser Stelle Anzeige- und/oder Bedienelemente, wie
z.B. Siebensegment-Anzeige, Status-LEDs, Num-
mernschalter, Reset-Taster usw. Die Kunststoffab-
deckung ist zur Verbesserung der ESD-Eigenschaf-
ten während des Betriebs der RPS zu schließen.
Der Anschlußbereich verbirgt sich hinter der sog.
Modultür, wo sich DSUB-Anschlüsse und Stiftleisten
für Feldklemmen befinden können. Bei Prozessor-
modulen (doppeltbreit) ist hinter der zweiten Modultür
der Slot für den Anwenderspeicher plaziert.
An der Innenseite der Modultür von I/O-Modulen und
der Zentraleinheit kann ein Beschriftungsstreifen zur
Bezeichnung der Feldklemmenanschlüsse und
Schnittstellenbelegungen eingeschoben werden.
Projektierung und Installation
Steckplätze
1
2
40
Einfachbreites Modul
Doppeltbreites Modul
Einfachbreites Modul
durchsichtige
Kunststoff-
abdeckung
Modultür
80
Doppeltbreites Modul
35
