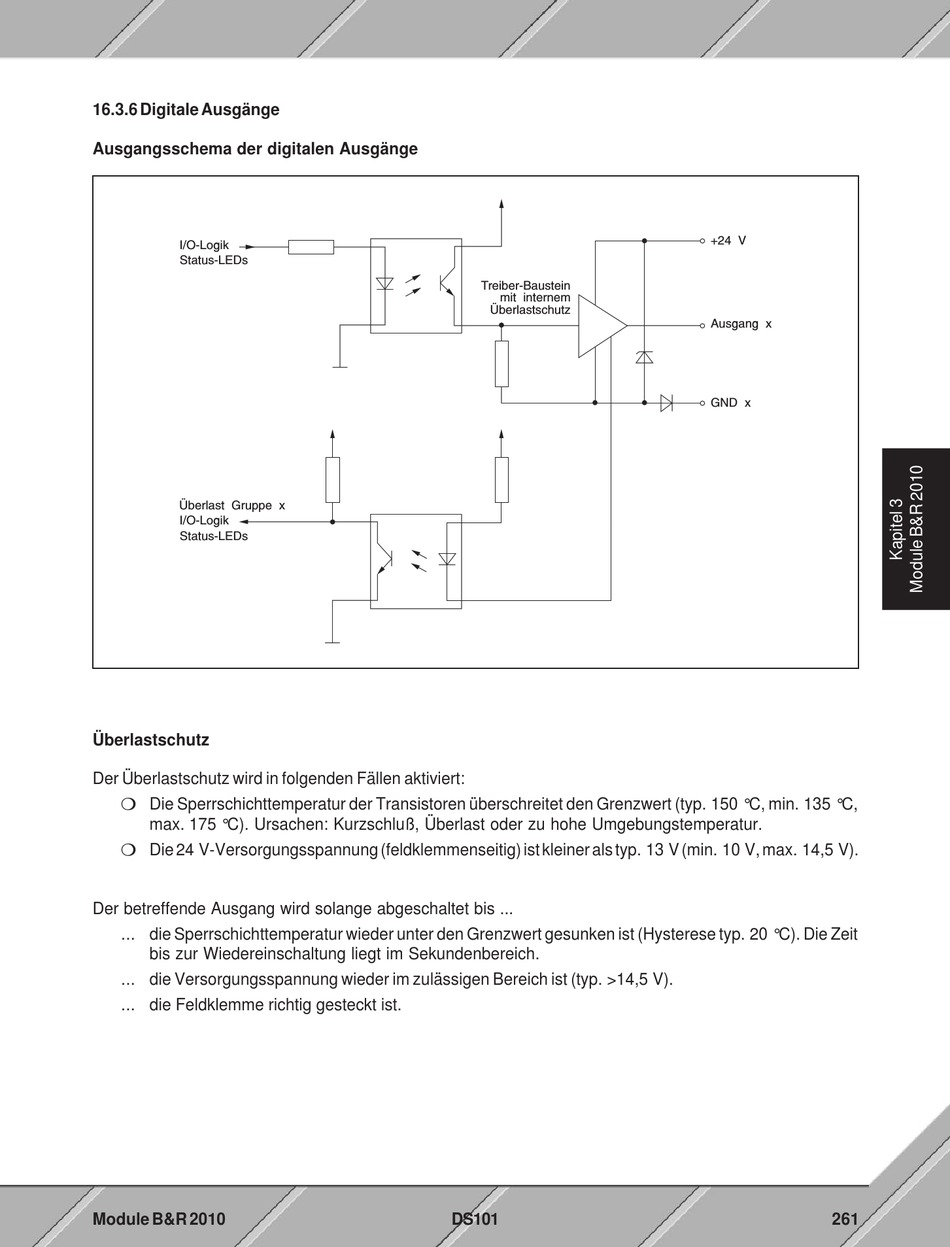

16.3.6 Digitale Ausgänge
Ausgangsschema der digitalen Ausgänge
I/O-Logik
Status-LEDs
Überlast Gruppe x
I/O-Logik
Status-LEDs
Überlastschutz
Der Überlastschutz wird in folgenden Fällen aktiviert:
m Die Sperrschichttemperatur der Transistoren überschreitet den Grenzwert (typ. 150 °C, min. 135 °C,
max. 175 °C). Ursachen: Kurzschluß, Überlast oder zu hohe Umgebungstemperatur.
m Die 24 V-Versorgungsspannung (feldklemmenseitig) ist kleiner als typ. 13 V (min. 10 V, max. 14,5 V).
Der betreffende Ausgang wird solange abgeschaltet bis ...
... die Sperrschichttemperatur wieder unter den Grenzwert gesunken ist (Hysterese typ. 20 °C). Die Zeit
bis zur Wiedereinschaltung liegt im Sekundenbereich.
... die Versorgungsspannung wieder im zulässigen Bereich ist (typ. >14,5 V).
... die Feldklemme richtig gesteckt ist.
Module B&R 2010
Treiber-Baustein
mit internem
Überlastschutz
DS101
+24 V
Ausgang x
GND x
