Bezeichnung
Standard-Kommunikationsschnittstellen
Anwenderschnittstelle (IF3)
Potentialtrennung
Ausführung
max. Reichweite
max. Baudrate
Leistungsaufnahme (inkl. AWS)
Lagertemperatur
Maße (H, B, T) [mm]
1)
Die Pufferung wird von der Lithium-Batterie im AWS übernommen. Da die Pufferung für die RAMs im AWS und im MP100 erfolgt, wird
die Pufferdauer auf 1 Jahr halbiert.
2)
Die Schnittstelle ist mittels Software einstellbar.

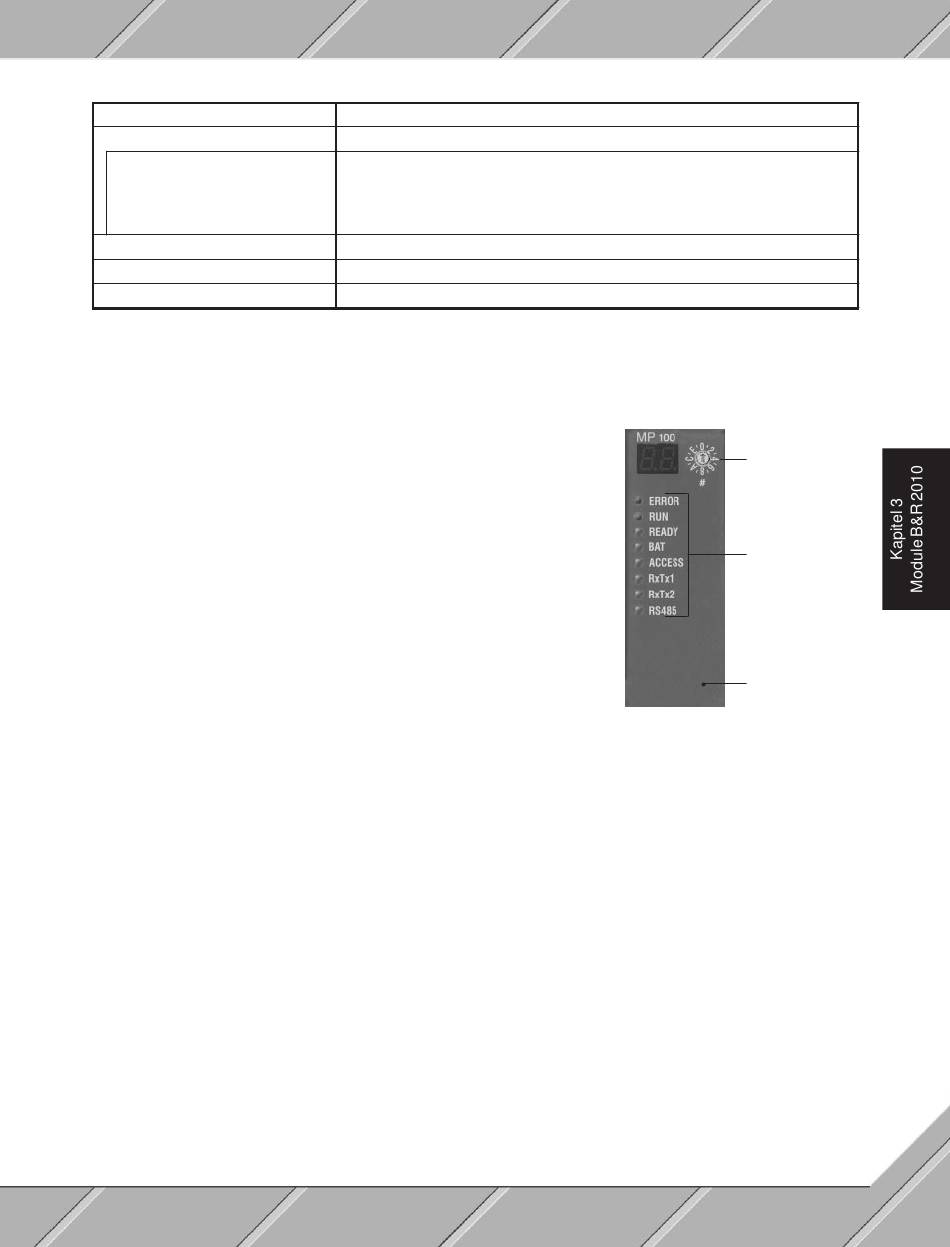

17.3 STATUSANZEIGE
17.3.1 Status-LEDs
ERROR
Diese LED leuchtet, wenn sich der Prozessor im Halt-
Zustand befindet oder das Betriebssystem nicht fehlerfrei
läuft.
RUN
Die LED "RUN" leuchtet, wenn mindestens ein Applikations-
task läuft.
READY
Der Multiprozessor läuft fehlerfrei.
BAT
Wenn diese LED leuchtet, ist die Spannung der Lithium-
Batterie im Anwenderspeicher nicht ausreichend, um im
spannungslosen Zustand der RPS die RAMs zu puffern. Mit
der RAM Pufferung werden AWS, Dual Ported RAM und
System-RAM gepuffert.
ACCESS
Diese LED leuchtet, wenn der Multiprozessor über den Systembus auf die Zentraleinheit oder andere
Systemmodule zugreift.
RxTx1
Diese LED leuchtet, wenn über die IF1 (Anwenderschnittstelle) Daten gesendet oder empfangen
werden.
RxTx2
Diese LED leuchtet, wenn über die IF3 (Anwenderschnittstelle) Daten gesendet oder empfangen
werden.
RS485
Mit dieser LED wird die Konfiguration der IF3 (Anwenderschnittstelle) angezeigt:
LED leuchtet: IF3 ist als RS485 konfiguriert.
LED dunkel:
Module B&R 2010
mit gestecktem AWS inkl. Lithium-Batterie: -20 °C bis +60 °C
IF3 ist als RS422 konfiguriert.
MP100
MP100
2)
RS485 / RS422
JA
9polige DSUB-Buchse
1200 m
347 kBaud
max. 12 W
285, 80, 185
Nummernschalter
Status-LEDs
RESET-Taster
281
