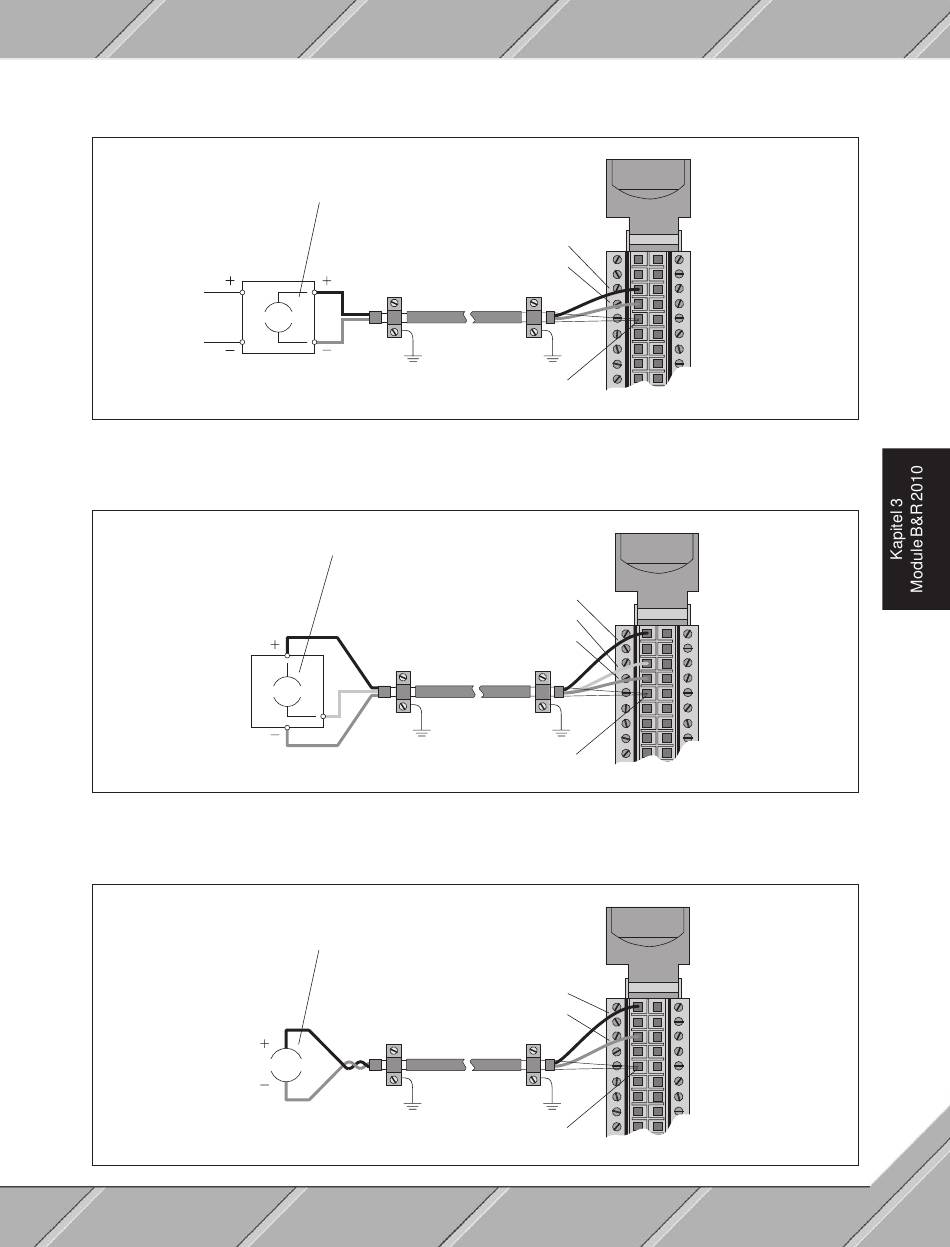

Geberanschluß mit externer Versorgung
externe
Versorgung
Geberanschluß mit interner Versorgung
Zweileiteranschluß mit Versorgung über AI730
Module B&R 2010
Meßsignal: auf möglichst kurze ungeschirmte
Leitungsabschnitte achten
I
Meßsignal: auf möglichst kurze ungeschirmte
Leitungsabschnitte achten
I
Meßsignal: auf möglichst kurze ungeschirmte
Leitungsabschnitte achten
I
Stromeingang 1
Sromrückpfad 1
Schirmanschluß 1
+ Versorgung 1
Stromeingang 1
- Versorgung 1
Schirmanschluß 1
+ Versorgung 1
Stromeingang 1
Schirmanschluß 1
AI730 175
