Status-LEDs der rechten Modulhälfte
zeigt den Feldklemmenstatus an, d. h., wenn diese LED leuchtet, steckt keine Feldklemme
hinter der rechten Modultür oder die Feldklemme ist nicht richtig gesteckt.
RUN Diese LED zeigt an, daß Digital/Analog- und Analog/Digital-Wandler in Betrieb sind.
DI1 ... DI4 Diese LEDs zeigen die logischen Zustände der zugeordneten digitalen Eingänge an. Die LEDs
leuchten, wenn die Eingänge log. 1 sind.
DO1 ... DO4 Diese LEDs zeigen die logischen Zustände der zugeordneten digitalen Ausgänge an. Die LEDs
leuchten, wenn die Ausgänge log. 1 sind.

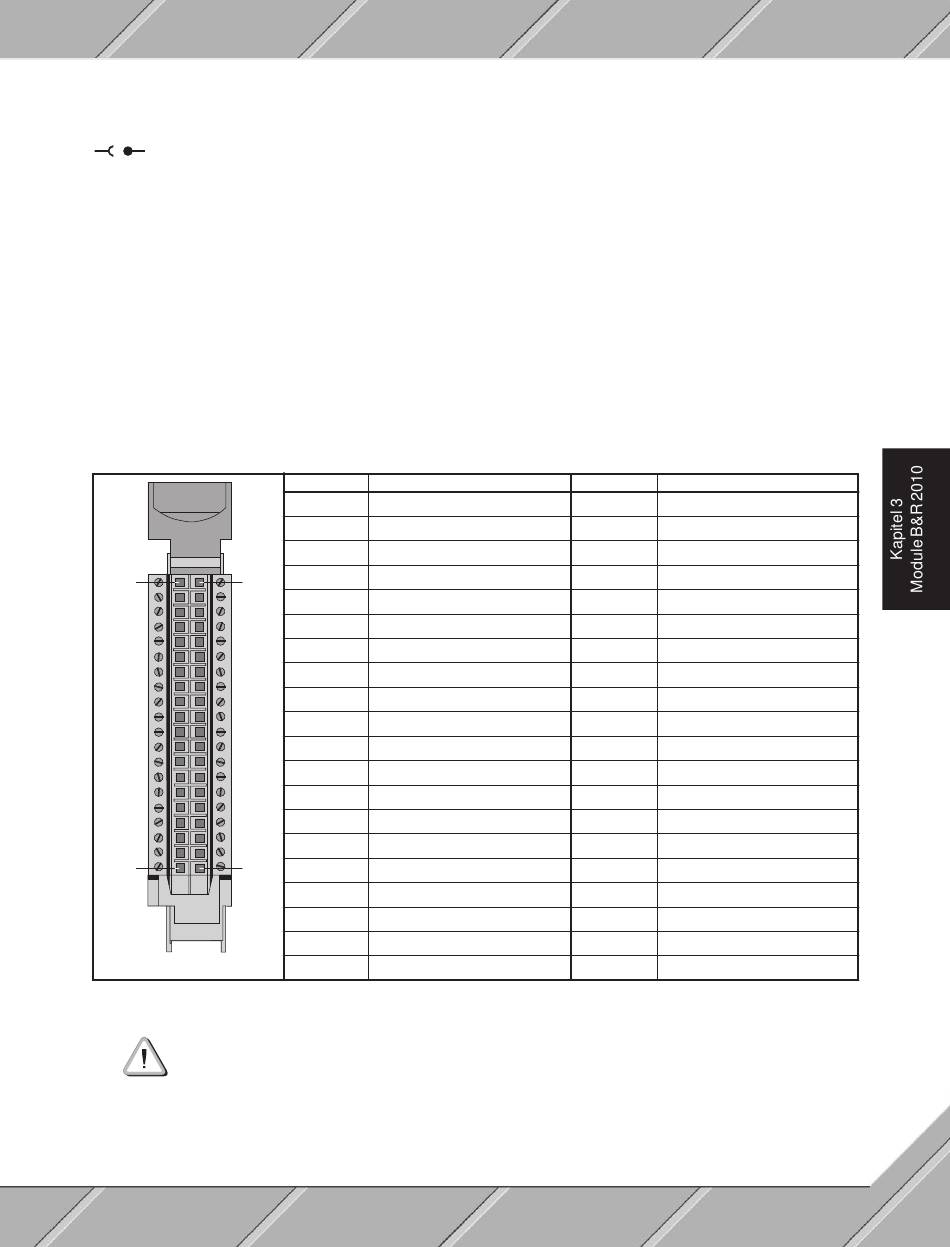

16.4.8 Anschlüsse der Feldklemmen des Moduls NC303
Anschlüsse der Feldklemme hinter der linken Modultür
1 21
2 22
3 23
4 24
5 25
6 26
7 27
8 28
9 29
10 30
11 31
12 32
13 33
14 34
15 35
16 36
17 37
18
38
19 39
20 40
TB140
Mit "reserviert" bezeichnete Anschlüsse (außer Anschluß 1 und 21) dürfen nicht verdrah-
tet werden!
Bei Modulen mit einer Rev. <05.00 ist der Anschluß 20 der linken Feldklemme mit dem
Anschluß 33 der rechten Feldklemme zu verbinden.
Module B&R 2010
Anschluß Bezeichnung
1)
1 reserviert
2 Schirm
3 Impulseingang +
4 Schirm
5 +24 V
6 Startimpuls
7 Stopimpuls Kanal 1 +
8 Schirm
9 +24 V
10 Startimpuls
11 Stopimpuls Kanal 2 +
12 Schirm
13 +24 V
14 Startimpuls
15 Stopimpuls Kanal 3 +
16 Schirm
17 +24 V
18 Startimpuls
19 Stopimpuls Kanal 4 +
20 Schirm
1)
Die Anschlüsse 1 und 21 sind vom Anwender mit einer Drahtbrücke zu verbinden.
NC303
Anschluß
21
22
23
24
25
Kanal 1 + 26
27
28
29
Kanal 2 + 30
31
32
33
Kanal 3 + 34
35
36
37
Kanal 4 + 38
39
40
Bezeichnung
1)
reserviert
reserviert
Impulseingang -
----
GND
Startimpuls Kanal 1 -
Stopimpuls Kanal 1 -
reserviert
GND
Startimpuls Kanal 2 -
Stopimpuls Kanal 2 -
reserviert
GND
Startimpuls Kanal 3 -
Stopimpuls Kanal 3 -
reserviert
GND
Startimpuls Kanal 4 -
Stopimpuls Kanal 4 -
reserviert
