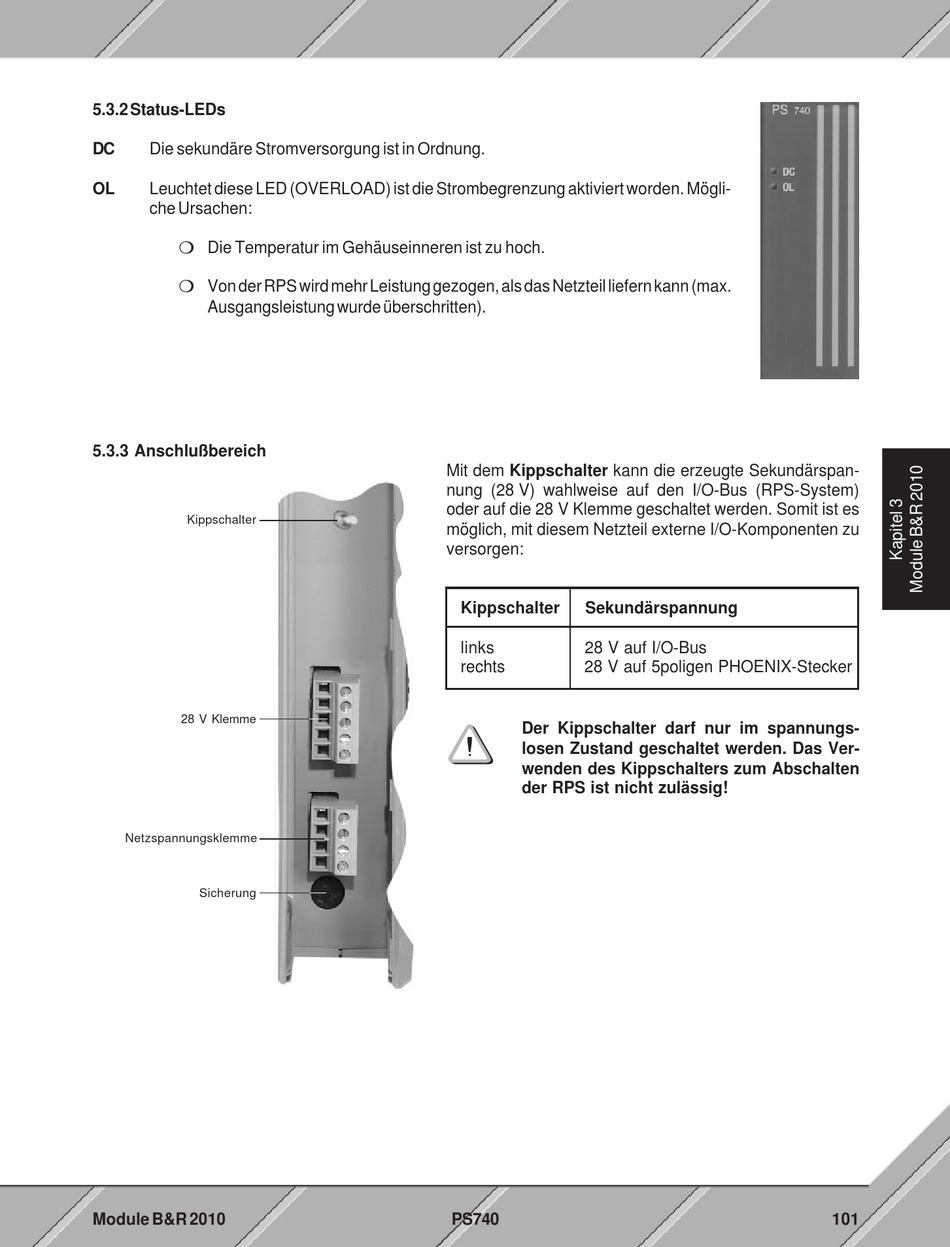

5.3.2 Status-LEDs
DC
Die sekundäre Stromversorgung ist in Ordnung.
OL
Leuchtet diese LED (OVERLOAD) ist die Strombegrenzung aktiviert worden. Mögli-
che Ursachen:
m Die Temperatur im Gehäuseinneren ist zu hoch.
m Von der RPS wird mehr Leistung gezogen, als das Netzteil liefern kann (max.
Ausgangsleistung wurde überschritten).
5.3.3 Anschlußbereich
Kippschalter
28 V Klemme
Netzspannungsklemme
Sicherung
Module B&R 2010
Mit dem Kippschalter kann die erzeugte Sekundärspan-
nung (28 V) wahlweise auf den I/O-Bus (RPS-System)
oder auf die 28 V Klemme geschaltet werden. Somit ist es
möglich, mit diesem Netzteil externe I/O-Komponenten zu
versorgen:
Kippschalter
Sekundärspannung
links
28 V auf I/O-Bus
rechts
28 V auf 5poligen PHOENIX-Stecker
Der Kippschalter darf nur im spannungs-
losen Zustand geschaltet werden. Das Ver-
wenden des Kippschalters zum Abschalten
der RPS ist nicht zulässig!
PS740
101
