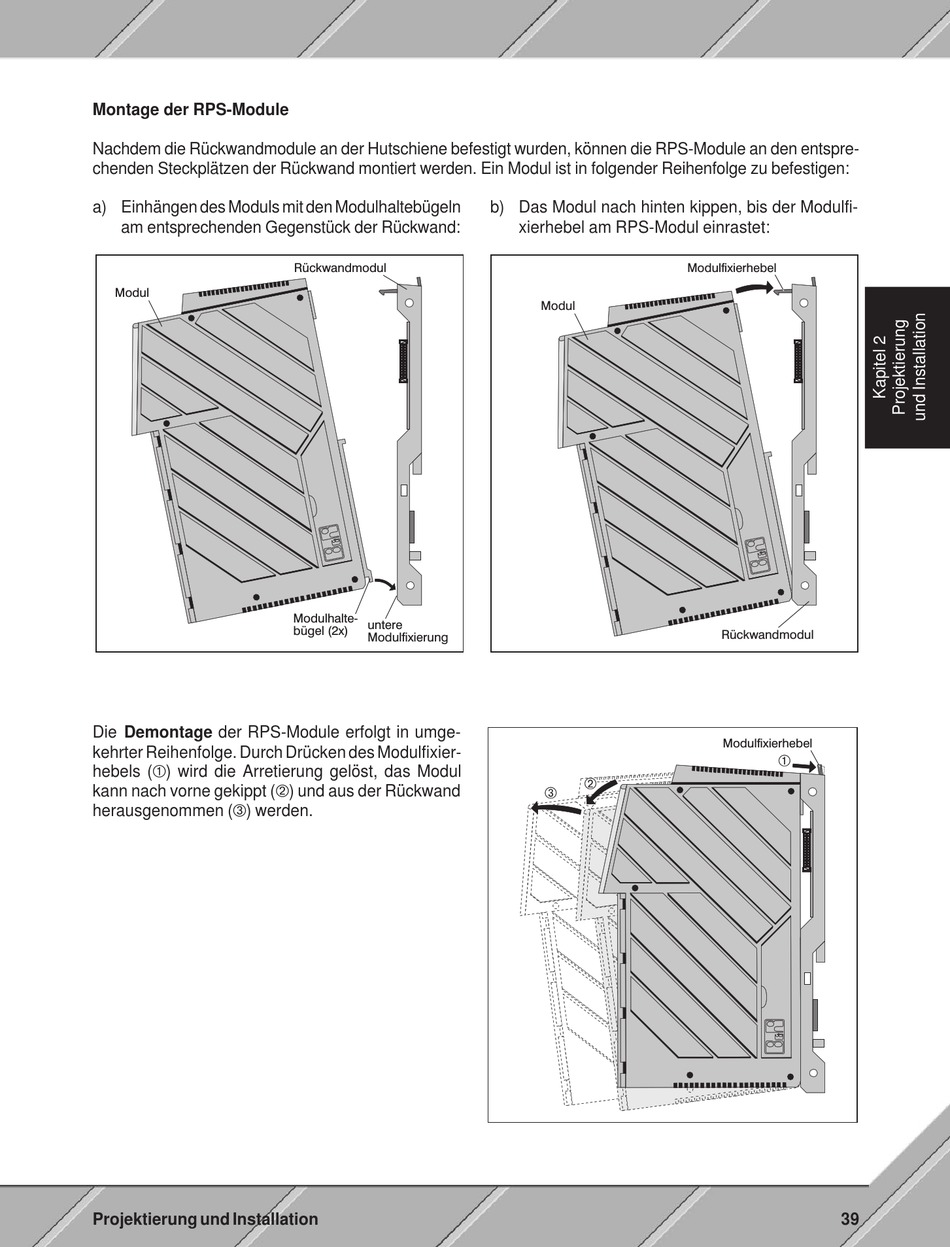

Montage der RPS-Module
Nachdem die Rückwandmodule an der Hutschiene befestigt wurden, können die RPS-Module an den entspre-
chenden Steckplätzen der Rückwand montiert werden. Ein Modul ist in folgender Reihenfolge zu befestigen:
a) Einhängen des Moduls mit den Modulhaltebügeln
am entsprechenden Gegenstück der Rückwand:
Modul
Die Demontage der RPS-Module erfolgt in umge-
kehrter Reihenfolge. Durch Drücken des Modulfixier-
hebels (À) wird die Arretierung gelöst, das Modul
kann nach vorne gekippt (Á) und aus der Rückwand
herausgenommen (Â) werden.
Projektierung und Installation
Rückwandmodul
Modulhalte-
untere
bügel (2x)
Modulfixierung
b) Das Modul nach hinten kippen, bis der Modulfi-
xierhebel am RPS-Modul einrastet:
Modul
Modulfixierhebel
Rückwandmodul
Modulfixierhebel
