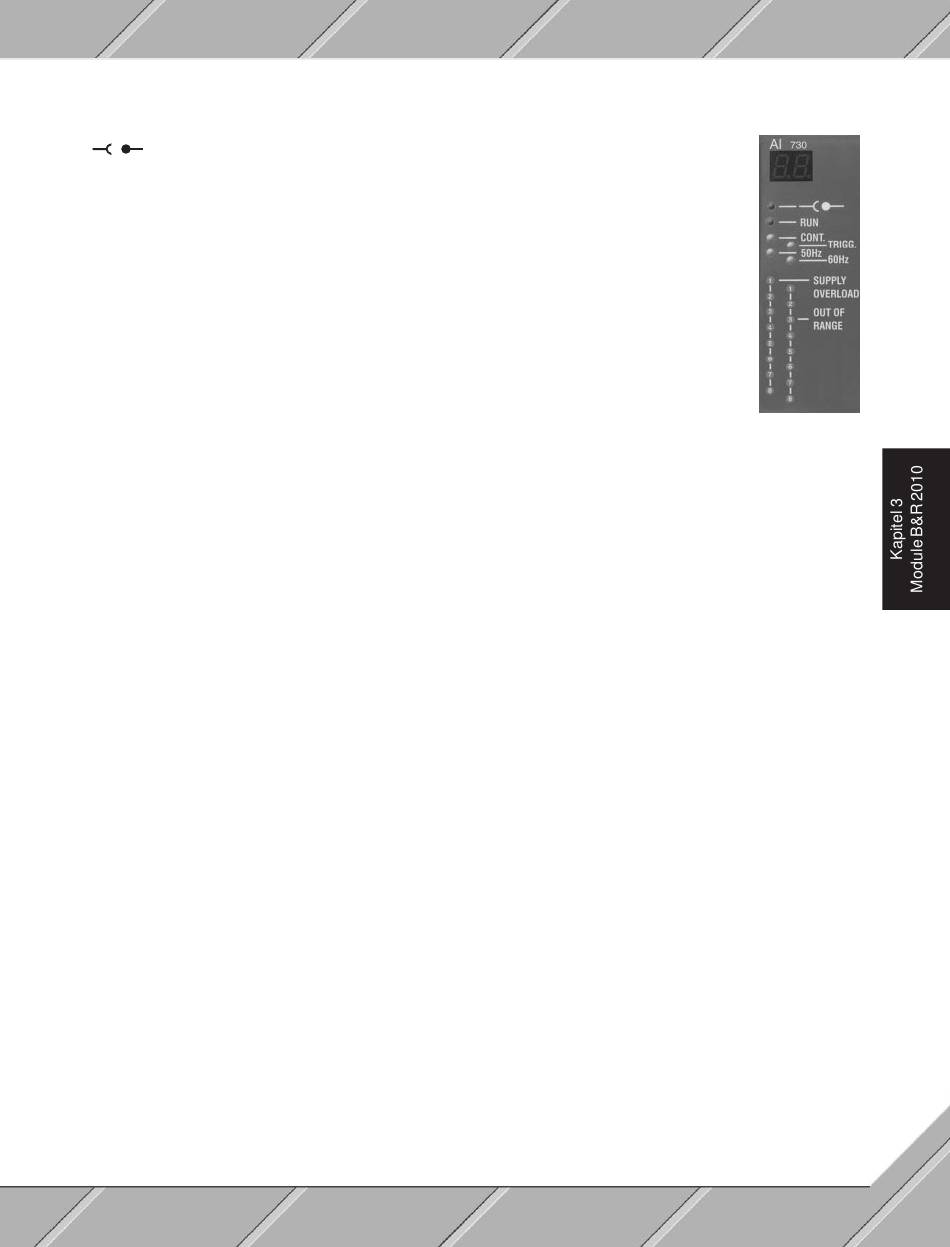

9.4.4 Status-LEDs

zeigt den Feldklemmenstatus an, d. h. wenn diese LED leuchtet, steckt keine
Feldklemme am Modul oder die Feldklemme ist nicht richtig gesteckt.
RUN zeigt an, daß die Analog/Digital-Wandler laufen und über den I/O-Bus auf das
Modul zugegriffen wird.
CONT. Es ist der kontinuierliche Modus eingestellt (Standardmodus).
TRIGG. Es ist der Triggermodus eingestellt. Die LED leuchtet, wenn durch einen
Triggerimpuls für alle acht Kanäle ein Meßzyklus gestartet wird.
50 Hz Die Filterzeit beträgt 20 ms.
60 Hz Die Filterzeit beträgt 16,67 ms.
Supply Overload Dauerlicht
Blinksignal
Doppelimpuls ... Wenn die LED Supply Overload als Doppelimpuls blinkt, ist in der
Out of Range Dauerlicht
Blinksignal
Doppelimpuls ... Wenn die LED Out of Range als Doppelimpuls blinkt, liegt das
Module B&R 2010
... In der Kanalversorgung ist ein Überstrom oder ein Kurzschluß
aufgetreten.
... Wenn die LED Supply Overload blinkt, ist der Wandler für diesen
Kanal außer Funktion.
Kanalversorgung ein Überstrom oder ein Kurzschluß aufgetreten
und der Wandler für diesen Kanal ist außer Funktion.
... Das Eingangssignal des Kanals liegt außerhalb des gültigen
Bereichs.
... Wenn die LED Out of Range blinkt, ist der Wandler für diesen
Kanal außer Funktion.
Eingangssignal des Kanals außerhalb des gültigen Bereichs und
der Wandler für diesen Kanal ist außer Funktion.
AI730 173
