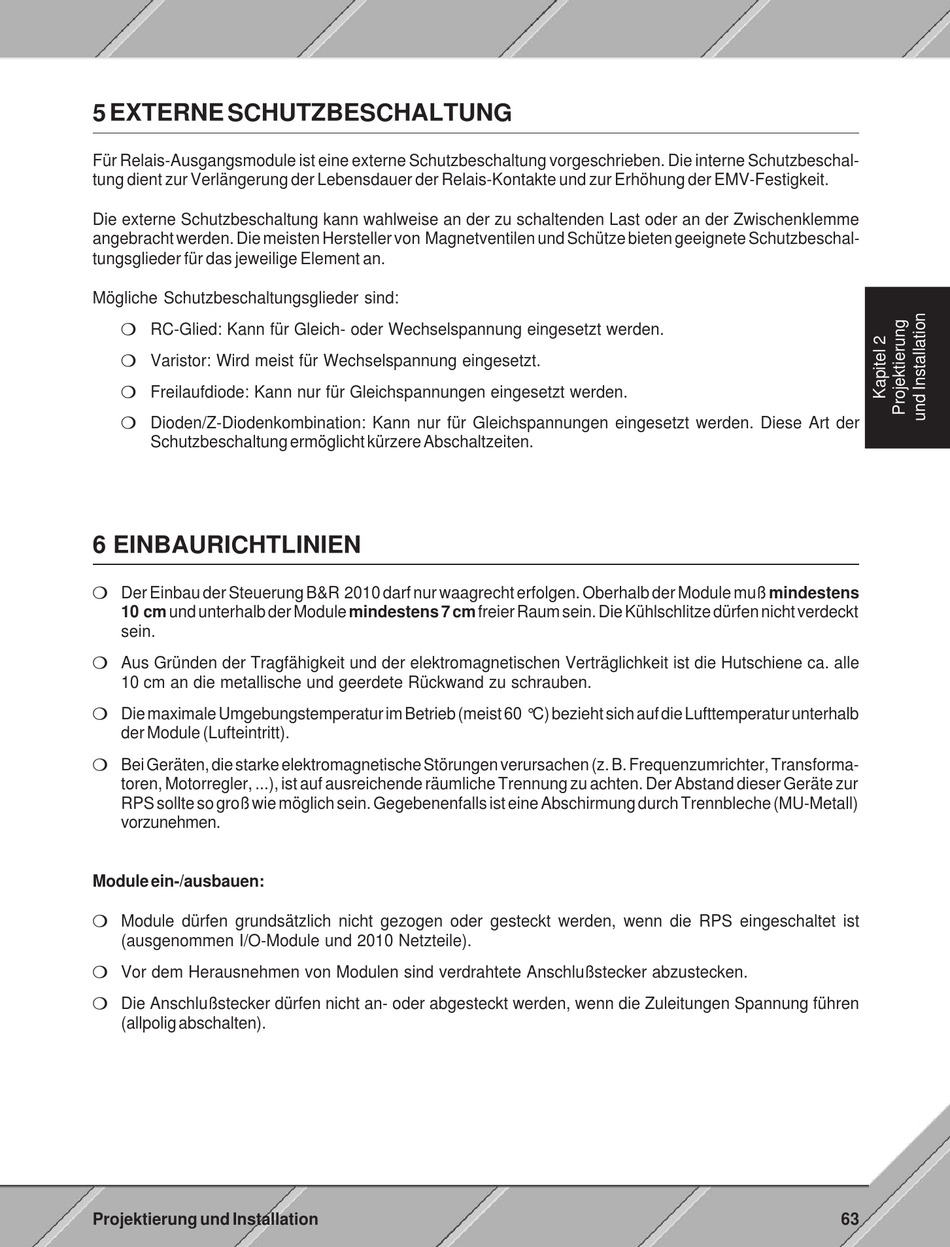

5 EXTERNE SCHUTZBESCHALTUNG
Für Relais-Ausgangsmodule ist eine externe Schutzbeschaltung vorgeschrieben. Die interne Schutzbeschal-
tung dient zur Verlängerung der Lebensdauer der Relais-Kontakte und zur Erhöhung der EMV-Festigkeit.
Die externe Schutzbeschaltung kann wahlweise an der zu schaltenden Last oder an der Zwischenklemme
angebracht werden. Die meisten Hersteller von Magnetventilen und Schütze bieten geeignete Schutzbeschal-
tungsglieder für das jeweilige Element an.
Mögliche Schutzbeschaltungsglieder sind:
m RC-Glied: Kann für Gleich- oder Wechselspannung eingesetzt werden.
m Varistor: Wird meist für Wechselspannung eingesetzt.
m Freilaufdiode: Kann nur für Gleichspannungen eingesetzt werden.
m Dioden/Z-Diodenkombination: Kann nur für Gleichspannungen eingesetzt werden. Diese Art der
Schutzbeschaltung ermöglicht kürzere Abschaltzeiten.
6 EINBAURICHTLINIEN
m Der Einbau der Steuerung B&R 2010 darf nur waagrecht erfolgen. Oberhalb der Module muß mindestens
10 cm und unterhalb der Module mindestens 7 cm freier Raum sein. Die Kühlschlitze dürfen nicht verdeckt
sein.
m Aus Gründen der Tragfähigkeit und der elektromagnetischen Verträglichkeit ist die Hutschiene ca. alle
10 cm an die metallische und geerdete Rückwand zu schrauben.
m Die maximale Umgebungstemperatur im Betrieb (meist 60 °C) bezieht sich auf die Lufttemperatur unterhalb
der Module (Lufteintritt).
m Bei Geräten, die starke elektromagnetische Störungen verursachen (z. B. Frequenzumrichter, Transforma-
toren, Motorregler, ...), ist auf ausreichende räumliche Trennung zu achten. Der Abstand dieser Geräte zur
RPS sollte so groß wie möglich sein. Gegebenenfalls ist eine Abschirmung durch Trennbleche (MU-Metall)
vorzunehmen.
Module ein-/ausbauen:
m Module dürfen grundsätzlich nicht gezogen oder gesteckt werden, wenn die RPS eingeschaltet ist
(ausgenommen I/O-Module und 2010 Netzteile).
m Vor dem Herausnehmen von Modulen sind verdrahtete Anschlußstecker abzustecken.
m Die Anschlußstecker dürfen nicht an- oder abgesteckt werden, wenn die Zuleitungen Spannung führen
(allpolig abschalten).
