Bezeichnung
Schaltverzögerung
typ.
max.
Eingangsstrom bei Nominalspannung
Maximale Spitzenspannung
Leistungsaufnahme
Maße (H, B, T) [mm]

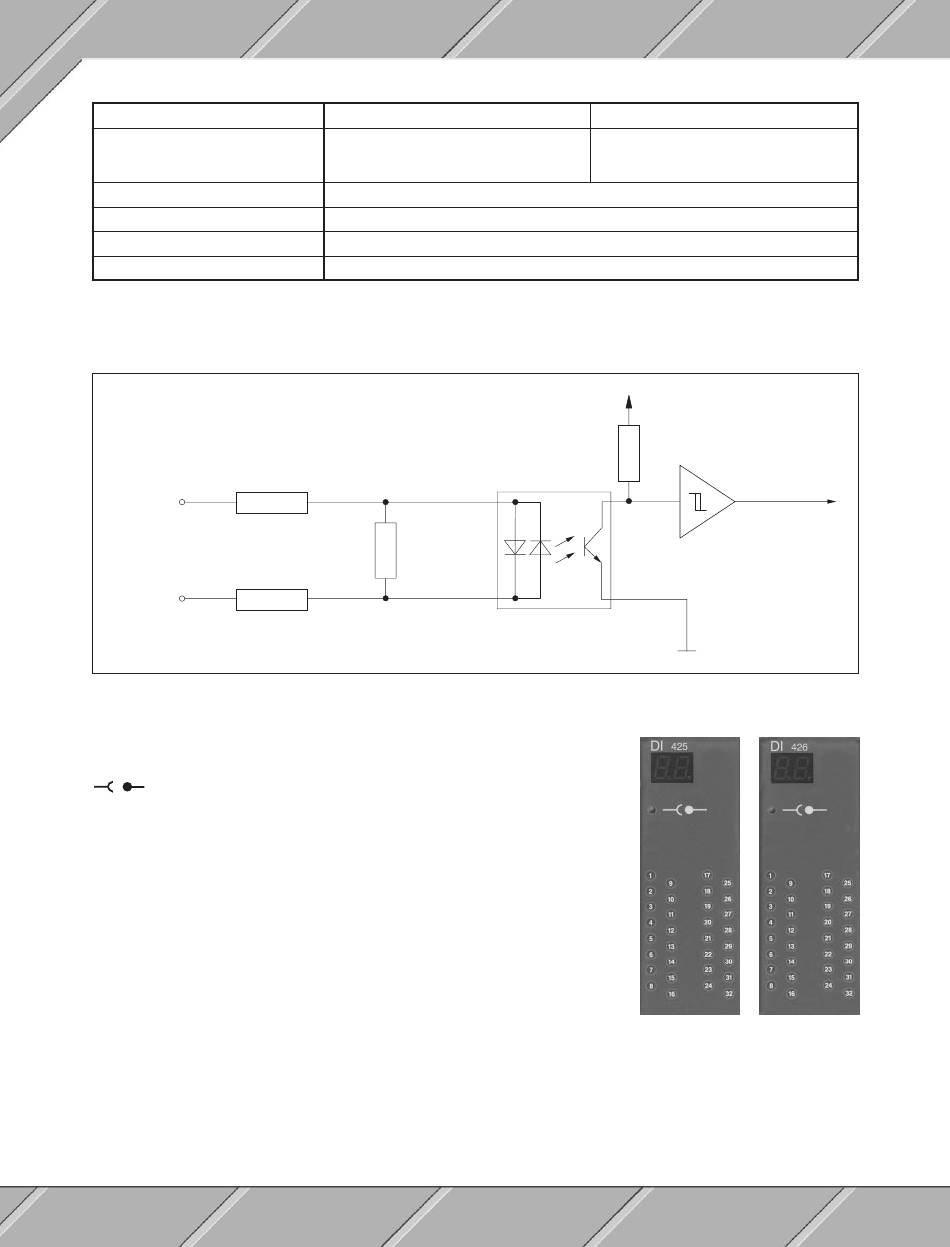

7.3.2 Eingangsschema
Eingang x
COM x
7.3.3 Status-LEDs
zeigt den Feldklemmenstatus an, d. h., wenn diese LED
leuchtet, steckt keine Feldklemme am Modul oder die Feld-
klemme ist nicht richtig gesteckt.
1 ... 32
Die Status-LEDs zeigen den logischen Zustand des entspre-
chenden Eingangs an. Unabhängig von der Beschaltungsart
(Sink- oder Source-Variante) leuchtet die LED, wenn der
Eingang log. 1 ist, d. h., wenn durch den Optokoppler Strom
fließt.
120
DI425
10 ms
12 ms
ca. 6 mA
500 V für 50 µs max. alle 100 ms
max. 6 W
285, 40, 185
DI425 / DI426
DI426
1 ms
1,2 ms
Status-LEDs
interne Elektronik
