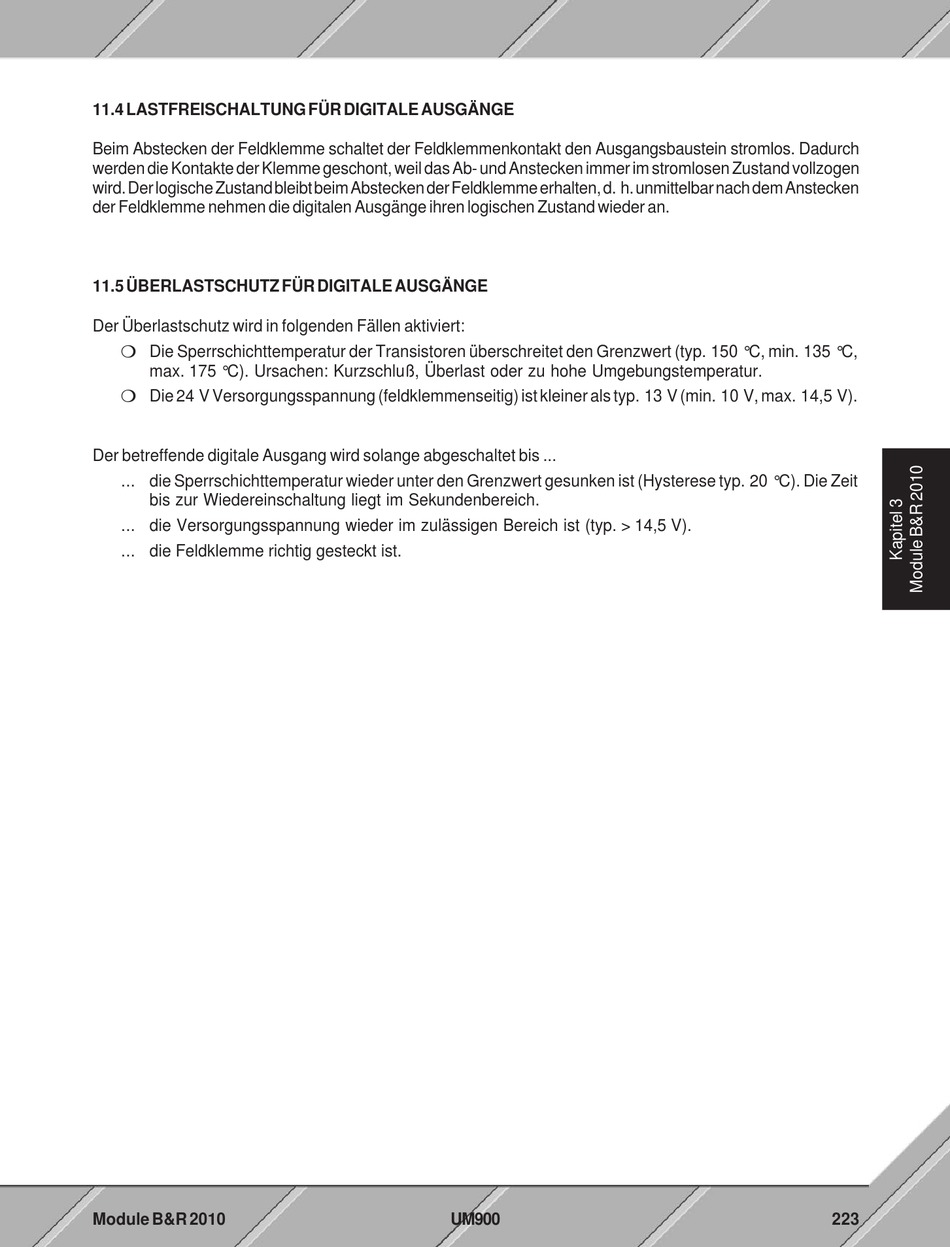

11.4 LASTFREISCHALTUNG FÜR DIGITALE AUSGÄNGE
Beim Abstecken der Feldklemme schaltet der Feldklemmenkontakt den Ausgangsbaustein stromlos. Dadurch
werden die Kontakte der Klemme geschont, weil das Ab- und Anstecken immer im stromlosen Zustand vollzogen
wird. Der logische Zustand bleibt beim Abstecken der Feldklemme erhalten, d. h. unmittelbar nach dem Anstecken
der Feldklemme nehmen die digitalen Ausgänge ihren logischen Zustand wieder an.
11.5 ÜBERLASTSCHUTZ FÜR DIGITALE AUSGÄNGE
Der Überlastschutz wird in folgenden Fällen aktiviert:
m Die Sperrschichttemperatur der Transistoren überschreitet den Grenzwert (typ. 150 °C, min. 135 °C,
max. 175 °C). Ursachen: Kurzschluß, Überlast oder zu hohe Umgebungstemperatur.
m Die 24 V Versorgungsspannung (feldklemmenseitig) ist kleiner als typ. 13 V (min. 10 V, max. 14,5 V).
Der betreffende digitale Ausgang wird solange abgeschaltet bis ...
... die Sperrschichttemperatur wieder unter den Grenzwert gesunken ist (Hysterese typ. 20 °C). Die Zeit
bis zur Wiedereinschaltung liegt im Sekundenbereich.
... die Versorgungsspannung wieder im zulässigen Bereich ist (typ. > 14,5 V).
... die Feldklemme richtig gesteckt ist.
Module B&R 2010
UM900
223
