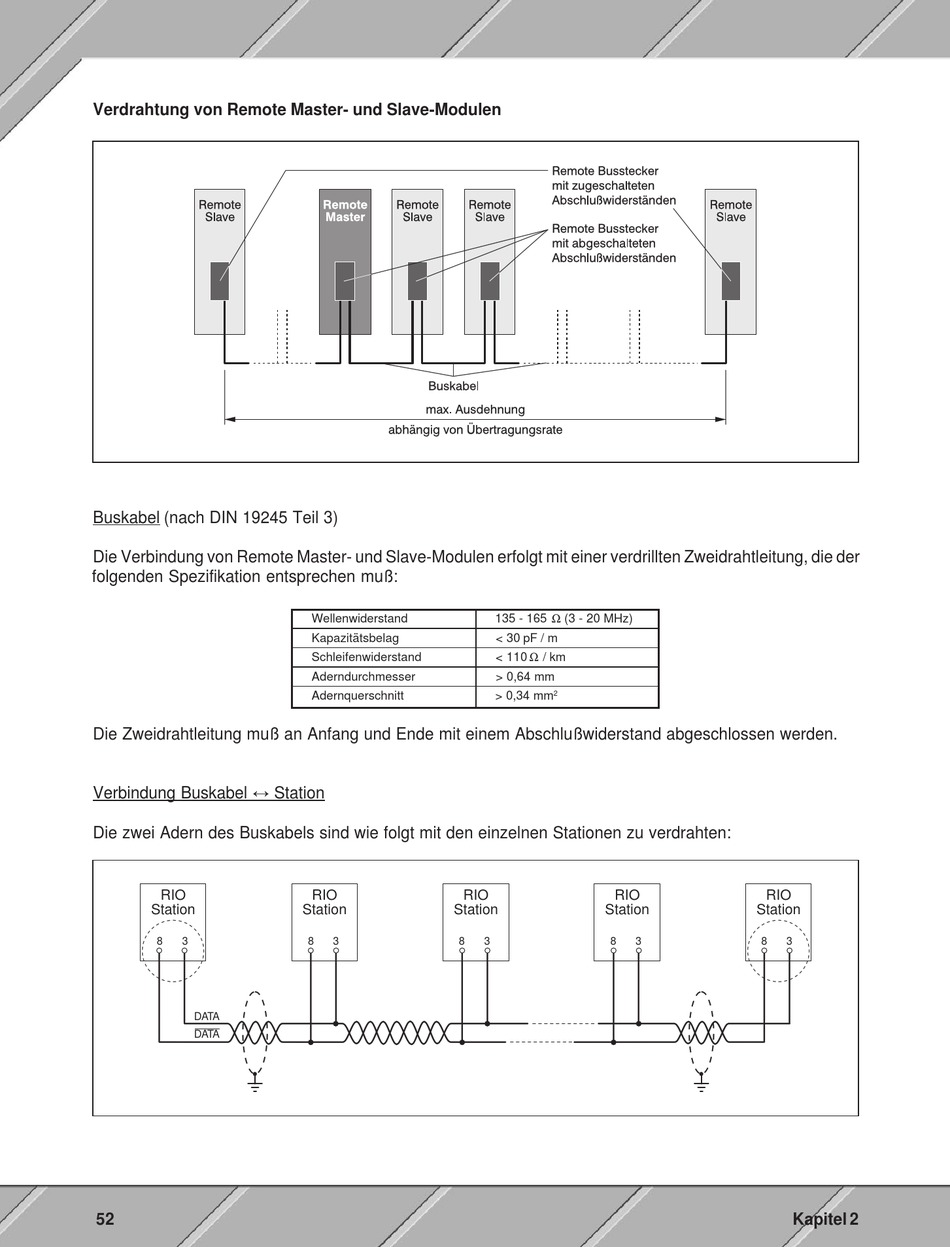

Verdrahtung von Remote Master- und Slave-Modulen
Buskabel (nach DIN 19245 Teil 3)
Die Verbindung von Remote Master- und Slave-Modulen erfolgt mit einer verdrillten Zweidrahtleitung, die der
folgenden Spezifikation entsprechen muß:
Die Zweidrahtleitung muß an Anfang und Ende mit einem Abschlußwiderstand abgeschlossen werden.
Verbindung Buskabel Ö Station
Die zwei Adern des Buskabels sind wie folgt mit den einzelnen Stationen zu verdrahten:
RIO
Station
8
3
DATA
DATA
52
Wellenwiderstand
Kapazitätsbelag
Schleifenwiderstand
Aderndurchmesser
Adernquerschnitt
RIO
RIO
Station
Station
8
3
8
135 - 165 Ω (3 - 20 MHz)
< 30 pF / m
< 110 Ω / km
> 0,64 mm
2
> 0,34 mm
RIO
Station
3
8
3
RIO
Station
8
3
