17.3.2 Nummernschalter
Mit dem Nummernschalter wird die Moduladresse des Multiprozessors, der sich auf
dem Systembus befindet, eingestellt. Die eingestellte Adresse wird auf dem 7-
Segment Display angezeigt. Es ist darauf zu achten, daß kein Systemmodul die
gleiche Moduladresse erhält.
Systemmodule müssen immer bündig an die Zentraleinheit gesteckt werden.
Zwischen Systemmodulen darf kein Steckplatz frei bleiben.
17.3.3 Reset-Taster
Der Reset-Taster kann mit einem spitzen Gegenstand (z. B. Büroklammer) betätigt werden. Die Betätigung
dieses Tasters bewirkt einen lokalen Hardware-Reset auf dem Multiprozessor (nur der Multiprozessor wird
rückgesetzt). Der Multiprozessor kann jedoch auch von der Zentraleinheit aus über einen globalen Hardware-
Reset rückgesetzt werden.

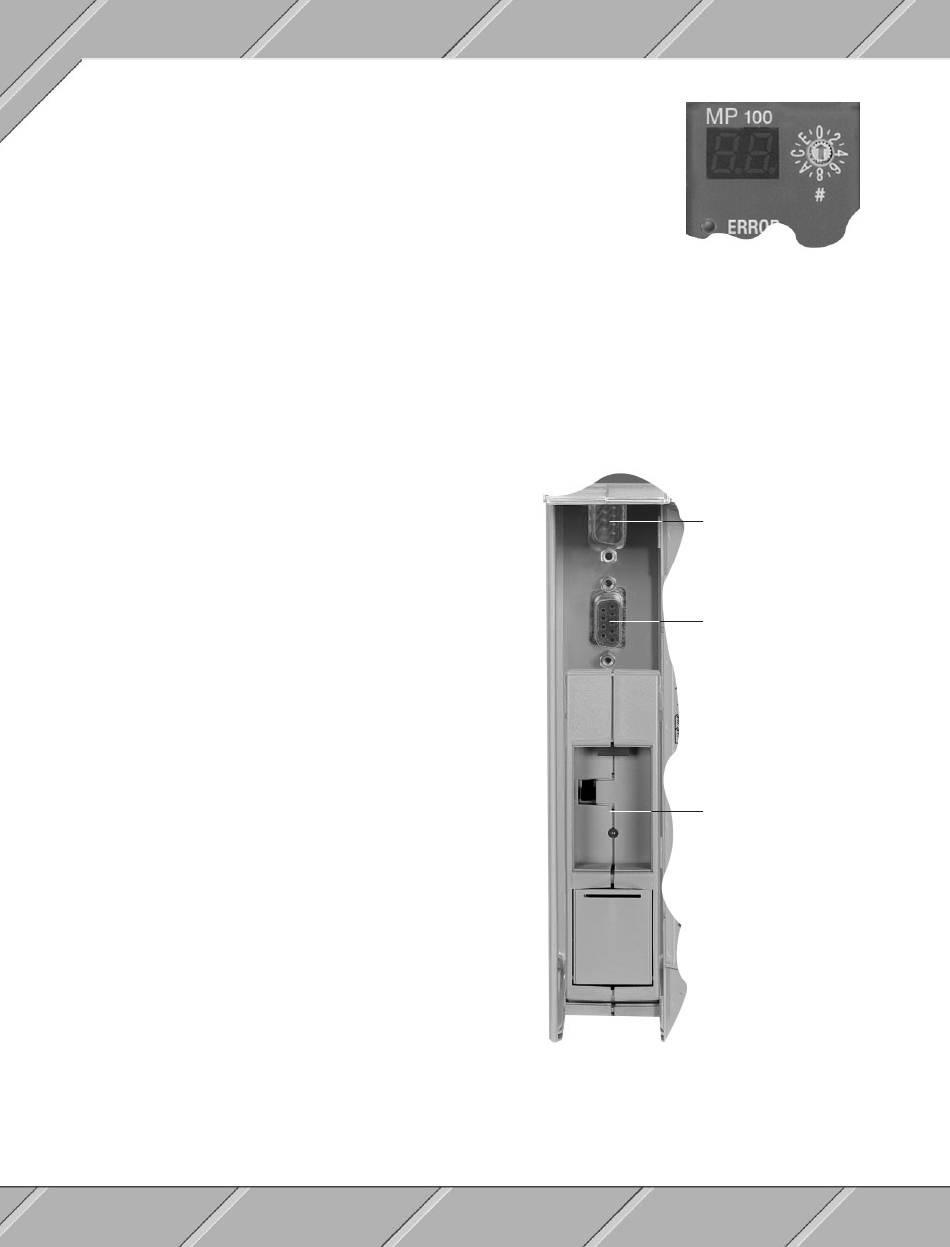

17.4 ANSCHLUSSBEREICH
Hinter der Modultür befindet sich der Anschlußbereich (Schnitt-
stellen und Slot für Anwenderspeicher).
Beide Schnittstellen stehen dem Anwender zur freien Verfü-
gung. Die Kommunikation mit dem Programmiergerät erfolgt
am einfachsten über die Anwenderschnittstelle IF1 (RS232).
282
MP100
RS232 (IF1)
RS485/RS422 (IF3)
Anwenderspeicher
