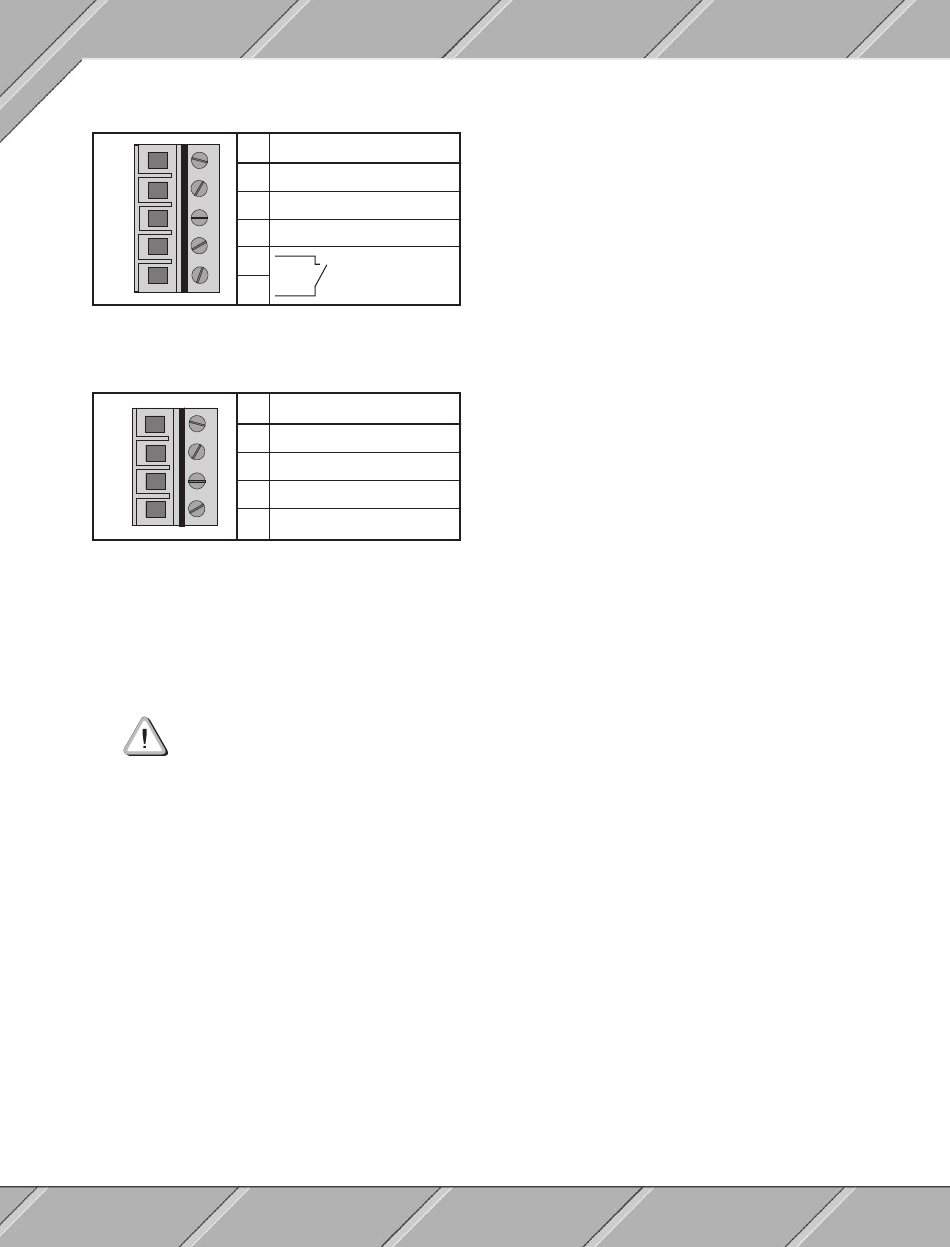

28 V Klemme
Pin
1
1
2
2
3
3
4
4
5
5
Netzspannungsklemme
Pin
1
1
2
2
3
3
4
4
Sicherung
Das Netzteil ist an der Primärseite mit einer Sicherung ausgestattet.
Glasrohrsicherung 5 * 20 mm: 1,6 A träge / 250 V
Vor dem Wechseln der Sicherung muß die Versorgungsspannung des Netzteils
abgesteckt werden!
Vorgangsweise beim Sicherungswechsel:
1)
Zuleitung zum Netzteil spannungslos machen
2)
Elektrostatische Entladung an der Hutschiene bzw. am Erdungsanschluß vornehmen (nicht in das
Netzteil greifen!).
3)
Modultür öffnen
4)
Sicherungshalter mit Schlitz-Schraubendreher durch Drehen in Pfeilrichtung entriegeln
5)
Sicherungshalter herausnehmen
6)
Alte Sicherung aus Sicherungshalter entfernen
7)
Neue Sicherung in Sicherungshalter einsetzen
8)
Sicherungshalter in Netzteilmodul einsetzen
9)
Sicherungshalter mit Schlitz-Schraubendreher durch Drehen entgegengesetzt der Pfeilrichtung verrie-
geln
10) Modultür schließen
11) Zuleitung zum Netzteil unter Spannung setzen
102
Anschluß
+28 V
GND
4 Schließer
5 READY-Kontakt
Anschluß
PE
Schirm-Erde
N
Nulleiter
L1
Phase
PS740
Die an der 5poligen Klemme verfügbare 28 V Ver-
sorgung ist zusätzlich durch einen Überlastschutz
abgesichert. Wird dieser Schutz aktiv, muß das
Netzteil im spannungslosen Zustand einige Minuten
auskühlen, bis es wieder in Betrieb genommen wer-
den kann.
Der READY-Kontakt ist geschlossen, wenn das
Netzteil ordnungsgemäß in Betrieb ist. Bei Überlast
wird dieser Kontakt geöffnet. Dadurch kann eine
externe Überwachung der Stromversorgung reali-
siert werden.
