I, ...,
IV
①
α, β

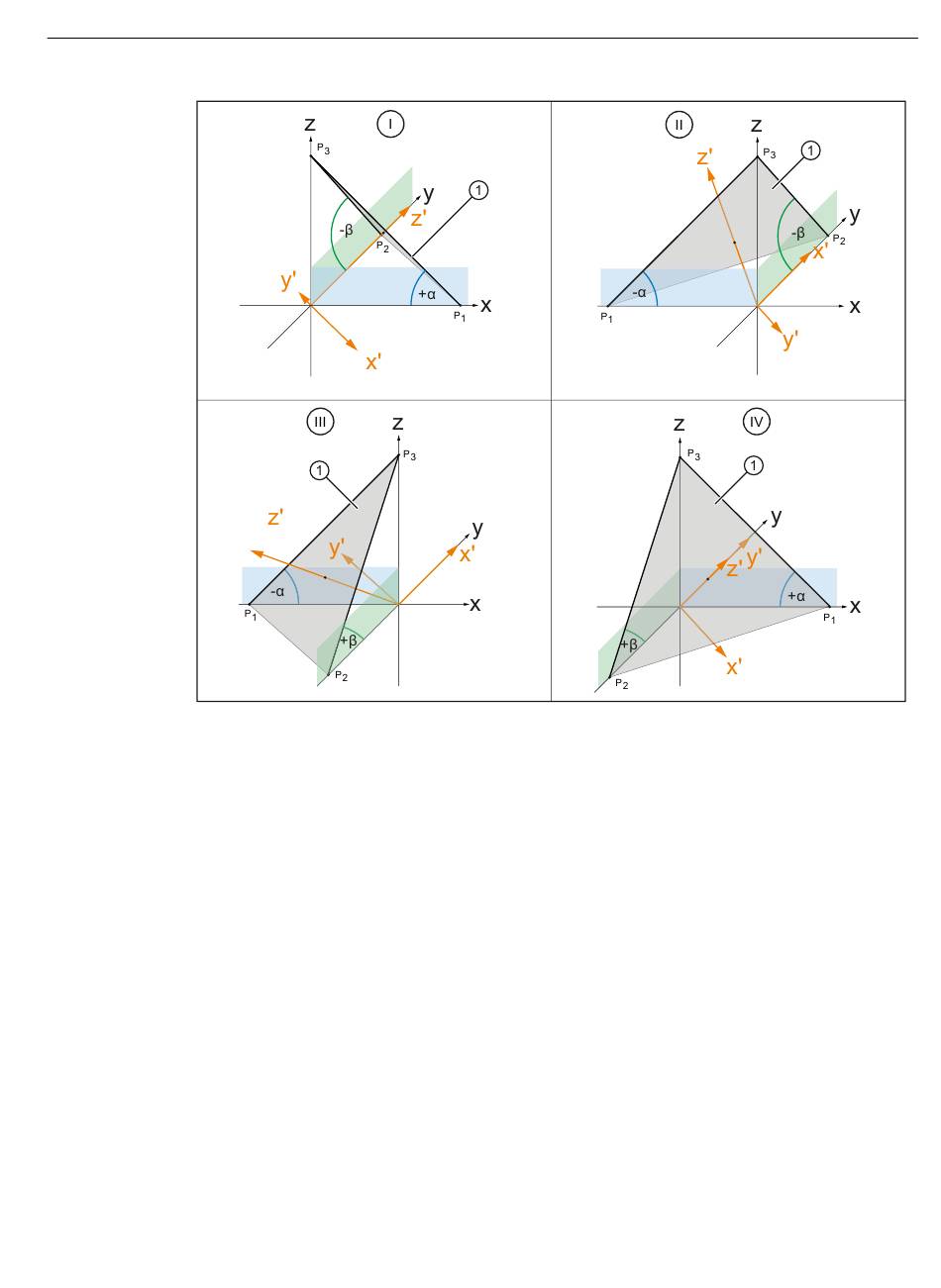

Bild 11-27
Im Bild sind die Raumwinkel für eine beispielhafte Ebene in den Quadranten I bis IV aufgezeigt.
Die schräge Ebene definiert die Ausrichtung der G17-Ebene nach der Drehung des Werkstück-
Grundfunktionen
Funktionshandbuch, 05/2017, A5E40870716
Quadrant 1 bis 4
Schräge Ebene als Vorgabe für die neue G17-Ebene
Raumwinkel der schrägen Ebene
Drehung um Raumwinkel
K2: Achsen, Koordinatensysteme, Frames
11.5 Frames
