SINUMERIK Integrate Create MyHMI
/WinCC V13

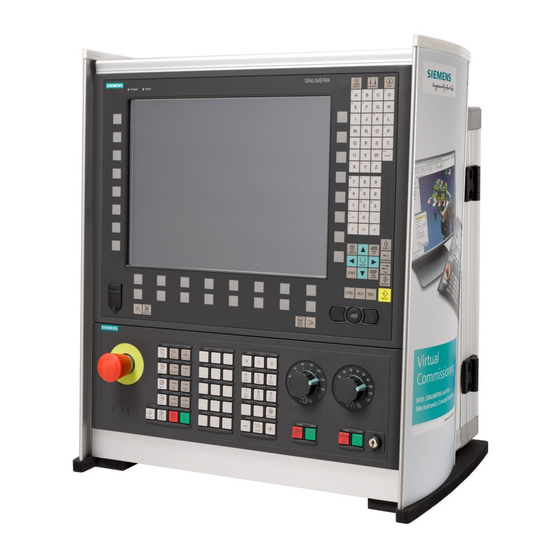

SINUMERIK
SINUMERIK 840D sl
SINUMERIK Integrate Create
MyHMI /WinCC V13
Projektierungshandbuch
Gültig für
Steuerung
SINUMERIK 840D sl/840DE sl
Software
CNC-Software für 840D sl/840DE sl
TIA Portal V13
02/2014
___________________
Vorwort
___________________
Einleitung
___________________
Installation
___________________
Migration von Projekten
___________________
Gerätekonfiguration
___________________
Verbindungen projektieren
___________________
Variablen projektieren
___________________
Alarme projektieren
___________________
Bildobjekte projektieren
PI-Dienste der NC als
___________
Systemfunktionen
projektieren
___________________
Spracheinstellungen
konfigurieren
Projektierung laden und
___________________
einbinden (PC-Systeme)
___________________
Anhang
Version
4.5, 4.7
1
2
3
4
5
6
7
8
9
10
11
A
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINUMERIK 840DE sl

Inhaltszusammenfassung für Siemens SINUMERIK 840DE sl

  • Seite 1 ___________________ SINUMERIK Integrate Create MyHMI Vorwort /WinCC V13 ___________________ Einleitung ___________________ Installation SINUMERIK ___________________ Migration von Projekten SINUMERIK 840D sl ___________________ SINUMERIK Integrate Create Gerätekonfiguration MyHMI /WinCC V13 ___________________ Verbindungen projektieren Projektierungshandbuch ___________________ Variablen projektieren ___________________ Alarme projektieren ___________________ Bildobjekte projektieren PI-Dienste der NC als ___________ Systemfunktionen...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Bei Fragen zur Technischen Dokumentation (z. B. Anregungen, Korrekturen) senden Sie bitte eine E-Mail an folgende Adresse: docu.motioncontrol@siemens.com My Documentation Manager (MDM) Unter folgendem Link finden Sie Informationen, um auf Basis der Siemens Inhalte eine OEM-spezifische Maschinen-Dokumentation individuell zusammenstellen: www.siemens.com/mdm Training Informationen zum Trainingsangebot finden Sie unter: ●...
  • Seite 4 Vorwort SINUMERIK Informationen zu SINUMERIK finden Sie unter folgendem Link: www.siemens.com/sinumerik Zielgruppe Die vorliegende Druckschrift wendet sich an Planer und Projekteure. Nutzen Das Projektierungshandbuch befähigt die Zielgruppe die Regeln und Richtlinien anzuwenden, die bei der Projektierung von Produkten und Systemen beachtet werden müssen.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Einleitung ..............................9 Prinzipielles zum Inhalt dieser Beschreibung ................9 Funktionsumfang.......................... 12 1.2.1 Produktmerkmale ......................... 12 1.2.2 Weitere Tools und Software ......................14 Kommunikationsprinzip ........................ 15 Beispiel eines Projektierungsablaufs ................... 17 1.4.1 Übersicht ............................17 1.4.2 Projektierungsablauf bei Verwendung von PC-Systemen ............
  • Seite 6 Inhaltsverzeichnis Übersicht ............................. 51 Integrierte Verbindung projektieren ..................... 52 Nicht integrierte Verbindung projektieren ..................55 Variablen projektieren ........................... 59 Indizierung von R-Parametern oder GUD-Arrays ............... 60 Projektieren von NC-Variablen....................61 6.2.1 SINUMERIK-Variablen projektieren .................... 61 Projektierung von GUD-Variablen ....................64 6.3.1 Einführung ...........................
  • Seite 7 Inhaltsverzeichnis Von WinCC aus NC-Funktionen ausführen ................108 9.5.1 Übersicht ............................ 108 9.5.2 AbmeldenNC ..........................109 9.5.3 ÄndereNCKennwort ........................109 9.5.4 AnmeldenNC ..........................110 9.5.5 KonfiguriereNCMaschinenDaten ....................110 9.5.6 NeustartenNC ..........................110 9.5.7 QuittiereNCCancelAlarms ......................111 9.5.8 SetzeNCUserFrame ........................111 9.5.9 StarteNCPIDienst ........................
  • Seite 8 Inhaltsverzeichnis SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 9: Einleitung

    Einleitung Prinzipielles zum Inhalt dieser Beschreibung Einordnung in die Dokumentationslandschaft Diese Dokumentation beschreibt ausschließlich die Funktionen, die durch SINUMERIK Integrate Create MyHMI /WinCC V13.x zusätzlich verfügbar sind. Der Standardumfang von SIMATIC WinCC V13 (TIA-Portal) wird als bekannt vorausgesetzt und ist im Informationssystem im übergeordneten Kapitel "Prozesse visualisieren"...
  • Seite 10 Einleitung 1.1 Prinzipielles zum Inhalt dieser Beschreibung Informationssystem des TIA-Portals Zur Lösung Ihrer Aufgaben wird eine umfassende Hilfe mit dem TIA-Portal mitgeliefert, die grundlegende Konzepte, Handlungen und Funktionen beschreibt. Bild 1-1 Informationssystem des TIA-Portals, Kapitel "Prozesse visualisieren" ● Um das Informationssystem aufzurufen, klicken Sie im Menü "Hilfe" auf "Hilfe anzeigen". ●...
  • Seite 11 Kapitel "Hardware-Dokumentation > HMI Handbücher". Dokumentationen zu mitgelieferter und weiterer Software Siehe Weitere Tools und Software (Seite 14). Überblick über alle SINUMERIK-Dokumentationen Aktuelle Dokumentation zu SINUMERIK finden Sie im Service&Support-Portal: CNC-Automatisierungssystem SINUMERIK (http://support.automation.siemens.com/WW/view/de/10805517/133300) SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 12: Funktionsumfang

    Einleitung 1.2 Funktionsumfang Funktionsumfang 1.2.1 Produktmerkmale Mit diesem Optionspaket zu SIMATIC WinCC Advanced erhalten Sie die Möglichkeit, spezielle SINUMERIK HMI-Funktionalitäten innerhalb von WinCC zu nutzen. Unterstützte Bediengeräte ● SIMATIC Panel – SIMATIC Comfort Panel (z. B. KP400 Comfort) – SIMATIC Multi Panel (z. B. MP 177 6" Touch) –...
  • Seite 13 Einleitung 1.2 Funktionsumfang Funktionsumfang der Runtime WinCC RT Advanced Der Funktionsumfang der Runtime bei Verwendung von SIMATIC Panels und PC-Systemen ist identisch: ● Ethernet-Kommunikation zu SINUMERIK 840D sl ● MPI-Kommunikation zu SINUMERIK 840D sl ● Visualisierung von NC-Variablen ● Visualisierung von GUD-Variablen ●...

  • Seite 14: Weitere Tools Und Software

    Einbindung der Projektierung für die WinCC RT Advanced in den SINUMERIK Operate auf der PCU 50.5. Starten Sie das HMI-Integrationstool über "Start > Siemens Automation > SINUMERIK > Integration Sinumerik Operate Deutsch Tool". Siehe Runtime in SINUMERIK Operate einbinden (PC-Systeme) (Seite 130).

  • Seite 15: Kommunikationsprinzip

    Einleitung 1.3 Kommunikationsprinzip Kommunikationsprinzip Übersicht Eine SINUMERIK NCU besteht u. a. aus den integrierten Subkomponenten PLC und NCK. WinCC verwendet unterschiedliche Kommunikationstreiber zum Zugriff auf diese Subkomponenten. ● PLC – Verhält sich bzgl. Datenkommunikation wie eine S7-300-Steuerung. – Verwendet den Kommunikationstreiber "SIMATIC S7 300/400". ●...
  • Seite 16 Einleitung 1.3 Kommunikationsprinzip Tabelle 1- 1 Zuordnung von Schnittstellen, Bediengeräten und Kommunikationstreibern Bediengerät Runtime Kommunikationstreiber Schnittstelle auf PCU 50.5 mit Steckbare WinCC SIMATIC S7 SINUMERIK Ethernet- SINUMERIK RT Advanced 300/400 Schnittstellen vom Operate CP (X120, X130) SIMATIC Panel Integrierte WinCC SIMATIC S7 SINUMERIK MPI (X136)

  • Seite 17: Beispiel Eines Projektierungsablaufs

    Einleitung 1.4 Beispiel eines Projektierungsablaufs Beispiel eines Projektierungsablaufs 1.4.1 Übersicht Einen beispielhaften Projektierungsablauf bei Verwendung eines PC-Systems (Seite 18) bzw. SIMATIC Panels (Seite 19) können Sie den Übersichtstabellen entnehmen. Der Installation liegt ein Beispielprojekt bei (Seite 20), das Sie im TIA-Portal öffnen und anschauen können.

  • Seite 18: Einleitung

    Einleitung 1.4 Beispiel eines Projektierungsablaufs 1.4.2 Projektierungsablauf bei Verwendung von PC-Systemen Die folgende Tabelle zeigt einen beispielhaften Projektierungsablauf bei der Verwendung eines PC-Systems mit WinCC RT Advanced. Für Beschreibungen, die den Standardumfang von SIMATIC WinCC Advanced betreffen, wird auf die entsprechende Hilfe im Informationssystem des TIA-Portals verwiesen (Siehe auch: Einordnung in die Dokumentationslandschaft (Seite 9)).

  • Seite 19: Projektierungsablauf Bei Verwendung Von Simatic Panels

    Einleitung 1.4 Beispiel eines Projektierungsablaufs 1.4.3 Projektierungsablauf bei Verwendung von SIMATIC Panels Die folgende Tabelle zeigt einen beispielhaften Projektierungsablauf bei der Verwendung eines SIMATIC Panels. Für Beschreibungen, die den Standardumfang von SIMATIC WinCC Advanced betreffen, wird auf die entsprechende Hilfe im Informationssystem des TIA-Portals verwiesen (Siehe auch: Einordnung in die Dokumentationslandschaft (Seite 9)).

  • Seite 20: Beispielprojekte

    Einleitung 1.4 Beispiel eines Projektierungsablaufs 1.4.4 Beispielprojekte Allgemein Die Beispiele befinden sich in folgendem Verzeichnis: ● <Installationsverzeichnis des TIA-Portals>\Automation\Portal V13\Data\HMI\Sinumerik\samples Beispiel NCSecurity.ap* "NCSecurity.ap*" zeigt, wie mit Hilfe der NC-Variablen "Zugriffsstufe" die Sichtbarkeit und die Bedienbarkeit eines EA-Feldes gesteuert werden kann. Die dazu wichtigen Einstellungen befinden sich in dem Eigenschaftsfenster zu dem EA-Feld in dem Bereich "Animation"...

  • Seite 21: Lizenzierung

    Einleitung 1.5 Lizenzierung Lizenzierung 1.5.1 Lizenzierung bei PC-Systemen mit SINUMERIK Operate Folgende Lizenzen werden benötigt: ● Engineering System SIMATIC WinCC Advanced V13 ● Runtime Lizenz P61 - SINUMERIK Integrate Run MyHMI /WinCC Artikel-Nr.: 6FC5800-0AP61-0YB0 Meldung bei fehlender Lizenz Wenn in SINUMERIK Operate die Option "SINUMERIK Integrate Run MyHMI /WinCC" nicht lizenziert ist, wird zur Laufzeit die Anforderung nach einer Lizenz angezeigt.

  • Seite 22: Lizenzierung Bei Simatic Panels

    Einleitung 1.5 Lizenzierung 1.5.2 Lizenzierung bei SIMATIC Panels Folgende Lizenzen werden benötigt: ● Engineering System Basislizenz WinCC ● Runtime auf SIMATIC Panel Lizenz P03 - SINUMERIK 840D sl SINUMERIK Integrate Run MyHMI /SIMATIC OP Artikel-Nr.: 6FC5800-0AP03-0YB0 SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 23: Installation

    Installation Systemvoraussetzungen und Installation SINUMERIK Integrate Create MyHMI /WinCC V13.x stellt ein Optionspaket zu SIMATIC WinCC Advanced V13 (TIA-Portal) mit zusätzlichem Setup dar. Systemvoraussetzungen Es gelten alle Hardware- und Softwarevoraussetzungen für die Installation von SIMATIC WinCC Advanced V13. (siehe Liesmich Datei von SIMATIC WinCC Advanced V13) Voraussetzung ●...

  • Seite 24: Software Auf Pc-System (Pcu 50.5) Installieren

    Installation 2.2 Software auf PC-System (PCU 50.5) installieren Software auf PC-System (PCU 50.5) installieren Falls Sie SINUMERIK Operate auf einem PC-System (PCU 50.5) über die WinCC RT Advanced mit einem Bedienbereich erweitern, müssen Sie auf diesem ebenfalls folgendes in der korrekten Reihenfolge installieren: ●...
  • Seite 25 Installation 2.2 Software auf PC-System (PCU 50.5) installieren Vorgehen Um SINUMERIK Integrate Create MyHMI /WinCC auf dem PC-System zu installieren, gehen Sie folgendermaßen vor: 1. Öffnen Sie auf der Produkt-DVD das Verzeichnis "\Support\WinCC RT Advanced" und doppelklicken Sie auf die WinCC RT Advanced-Setup-Datei "Start.exe" Bild 2-1 Setup der Runtime WinCC RT Advanced starten 2.

  • Seite 26: Pg/Pc-Schnittstelle Konfigurieren (Pc-Systeme)

    Installation 2.3 PG/PC-Schnittstelle konfigurieren (PC-Systeme) PG/PC-Schnittstelle konfigurieren (PC-Systeme) Damit die Runtime "WinCC RT Advanced" Daten von der NCU lesen kann, muss die PG/PC-Schnittstelle der PCU 50.5 auf TCP/IP eingestellt sein. Vorgehen Um die PG/PC-Schnittstelle der PCU 50.5 zu konfigurieren, gehen Sie folgendermaßen vor: 1.

  • Seite 27: Migration Von Projekten

    Migration von Projekten Projekte migrieren Ein SINUMERIK-Projekt können Sie ebenso wie andere Projekte aus WinCC flexible in das TIA-Portal migrieren. Aufgrund der unterschiedlichen vorausgesetzten Betriebssystemen können Sie das "SINUMERIK HMI Projektierpaket WinCC flexible 2008" und WinCC (TIA-Portal) nicht auf demselben PG/PC installieren. Sie benötigen für die Migration das Migrationstool "Projektmigration für WinCC flexible 2008 SP2/SP3", welches Sie beim Setup von WinCC (TIA-Portal) in der Produktkonfiguration auswählen müssen.
  • Seite 28 Projekte in ein TIA-Portal-Projekt migrieren > WinCC flexible Projekte migrieren (Advanced)". ● FAQ WinCC (TIA Portal) -- Arbeiten mit Projekten -- Projekte migrieren (http://support.automation.siemens.com/WW/view/de/54702181). Besonderheiten für SINUMERIK-Projekte Es können folgende Bediengeräte mit SINUMERIK-Anteilen migriert werden: ● SINUMERIK PCs und SIMATIC Panel PCs ●...

  • Seite 29: Funktionsvergleich

    Migration von Projekten 3.2 Funktionsvergleich Funktionsvergleich SINUMERIK Integrate Create MyHMI /WinCC V13 bietet eine Reihe funktioneller Änderungen im Vergleich mit dem SINUMERIK HMI Projektierpaket WinCC flexible 2008. Nachfolgende Tabellen vergleichen den Funktionsumfang der beiden Produkte: ● Funktionalität von SINUMERIK Integrate Create MyHMI /WinCC im Vergleich zum SINUMERIK HMI Projektierpaket WinCC flexible 2008 bei der Projektierung von PC- System ●...

  • Seite 30: Vergleich Des Funktionsumfangs

    Migration von Projekten 3.2 Funktionsvergleich Vergleich des Funktionsumfangs Tabelle 3- 1 Funktionalität PC-Systeme (Anbindung an NC und PLC) Funktionalität SINUMERIK HMI SINUMERIK Integrate Projektierpaket Create MyHMI /WinCC WinCC flexible 2008 Projektierung für SINUMERIK HMI Advanced Projektierung für SINUMERIK Operate Ethernet-Kommunikation zu SINUMERIK 840D sl PROFIBUS-Kommunikation zu SINUMERIK 840D sl...
  • Seite 31 Migration von Projekten 3.2 Funktionsvergleich Tabelle 3- 2 Funktionalität SIMATIC Panel (Anbindung an NC und PLC) Funktionalität SINUMERIK HMI SINUMERIK Integrate Projektierpaket Create MyHMI /WinCC WinCC flexible 2008 Ethernet-Kommunikation zu SINUMERIK 840D sl PROFIBUS-Kommunikation zu SINUMERIK 840D sl MPI-Kommunikation zu SINUMERIK 840D sl MPI-Kommunikation zu SINUMERIK 840D pl...

  • Seite 32: Indizierung Von R-Parametern Oder Gud-Arrays

    Migration von Projekten 3.3 Indizierung von R-Parametern oder GUD-Arrays Indizierung von R-Parametern oder GUD-Arrays Die Methode zur Indizierung von R-Parametern bzw. GUD-Arrays im TIA-Portal ist abhängig von der verwendeten Runtime-Version bzw. dem entsprechenden SIMATIC Panel: ● Falls Sie eine WinCC RT Advanced mit einer älteren Version als 13.0.0.0 projektieren oder ein SIMATIC Panel projektieren, das eine ältere Runtime-Version verwendet (CE- Panel), müssen Sie bei der Indizierung von R-Parametern und GUD-Arrays folgendes beachten:...

  • Seite 33: Plc-Variablen Symbolisch Projektieren

    Um Variablen aus STEP 7 V5.x in ein Format zu konvertieren, das für einen Import in WinCC geeignet ist, verwenden Sie den WinCC TagConverter. Bild 3-2 WinCC TagConverter Sie finden dieses Tool und die zugehörige Dokumentation auf den Service&Support-Seiten im Internet: Variablen-Konverter für WinCC (http://support.automation.siemens.com/WW/view/de/56078300) SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 34: Migrierte Gud-Variablen Nachbearbeiten

    Migration von Projekten 3.6 Migrierte GUD-Variablen nachbearbeiten Migrierte GUD-Variablen nachbearbeiten Nachdem Sie ein WinCC flexible-Projekt mit GUD-Variablen in das TIA-Portal migriert haben, müssen Sie eine Anwenderdatenbank für globale Anwenderdaten erstellen (Seite 74) erstellen und die GUD-Variablen im Editor "HMI-Variablen" neu verbinden. Voraussetzung ●...
  • Seite 35 Migration von Projekten 3.6 Migrierte GUD-Variablen nachbearbeiten Ergebnis Die GUD-Variablen wurden neu verbunden. Bild 3-4 GUD-Variablen mit neu verbundener Adresse und symbolischem Namen Mehrdimensionale GUD-Arrays müssen Sie anschließend linearisieren. Siehe Übersicht (Seite 66). SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...
  • Seite 36 Migration von Projekten 3.6 Migrierte GUD-Variablen nachbearbeiten SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 37: Gerätekonfiguration

    Gerätekonfiguration Projektierbare Bedienoberfläche PC-Systeme Für PC-Systeme mit WinCC RT Advanced steht die gesamte Bedienoberfläche zum Projektieren von Bildern für einen zusätzlichen Bedienbereich einer SINUMERIK Operate Bedienoberfläche zur Verfügung. Da Sie bei der Projektierung eines PC-Systems keine spezifische Bedientafelfront auswählen, werden auf den eingefügten Bildern alle grundsätzlich verfügbaren Funktionstasten angezeigt.
  • Seite 38 Gerätekonfiguration 4.1 Projektierbare Bedienoberfläche SIMATIC Panel Wenn Sie SIMATIC Panel projektieren, müssen Sie ein spezifisches Panel einfügen (z. B. KP 1200 Comfort). Als Bedienoberfläche eines Bilds werden daher nur die Tasten angezeigt, die auf dem jeweiligen SIMATIC Panel vorhanden sind. Auch die Bildschirmauflösung wird bereits spezifisch für das eingefügt SIMATIC Panel eingestellt und kann nicht geändert werden.

  • Seite 39: Projektierung Der Runtime

    Gerätekonfiguration 4.2 Projektierung der Runtime Projektierung der Runtime Übersicht Mit der Runtime WinCC RT Advanced können Sie die Bedienoberfläche von SINUMERIK Operate auf einem PC-System anpassen (Seite 18) oder SIMATIC Panel mit SINUMERIK- Funktionalität ergänzen (Seite 19). Abhängig vom verwendeten Bediengerät wählen Sie die Runtime bzw. die Runtime-Version unterschiedlich aus: ●...

  • Seite 40: Pc-System Und Runtime Einfügen

    Gerätekonfiguration 4.3 PC-System und Runtime einfügen PC-System und Runtime einfügen Folgende Komponenten in WinCC ermöglichen das Projektieren eines Bedienbereiches für eine SINUMERIK Operate Bedienoberfläche: ● SINUMERIK PC-System (z. B. PCU 50.5-P mit Windows 7) ● WinCC RT Advanced SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...
  • Seite 41 Gerätekonfiguration 4.3 PC-System und Runtime einfügen Voraussetzung ● Das TIA-Portal ist gestartet. ● Ein Projekt ist geöffnet bzw. erstellt. ● Die Projektansicht ist aktiv. Vorgehen Um ein PC-System und die Runtime WinCC RT Advanced einzufügen, gehen Sie folgendermaßen vor: 1. Klicken Sie in der Projektnavigation auf "Neues Gerät hinzufügen" und klicken Sie auf die Schaltfläche "PC-Systeme".
  • Seite 42 Gerätekonfiguration 4.3 PC-System und Runtime einfügen 2. Wählen Sie unter "SINUMERIK Bedienkomponenten > PCU" eine Bedienkomponente (z. B. "PCU 50.5-P"), vergeben Sie einen Gerätenamen (z. B. "PCU_1"), dann bestätigen Sie mit "OK". Das Gerät wird hinzugefügt und die Gerätesicht wird geöffnet. 3.
  • Seite 43 Gerätekonfiguration 4.3 PC-System und Runtime einfügen Ergebnis In der Projektnavigation wird zum angelegten Gerät (z. B. "PC-System_1 [PCU 50.5-P]") die projektierte Runtime (z. B. "HMI_RT_1 [WinCC RT Advanced]") hinzugefügt. In dieser Sicht stehen u. a. folgende Editoren zum Projektieren zur Verfügung: ●...

  • Seite 44: Bildschirmauflösung Einstellen (Pc-Systeme)

    Gerätekonfiguration 4.4 Bildschirmauflösung einstellen (PC-Systeme) Bildschirmauflösung einstellen (PC-Systeme) Einführung Wenn Sie ein PC-System projektieren, ist die Voreinstellung für die Bildschirmauflösung des Bediengeräts in der Runtime 800 x 600. Je nach verwendetem Bediengerät müssen Sie also diese Einstellung anpassen, damit das projektierte Bild auf dem Zielsystem bildschirmfüllend ist.
  • Seite 45 Gerätekonfiguration 4.4 Bildschirmauflösung einstellen (PC-Systeme) 3. Geben Sie die Einstellung passend zu Ihrer Bedientafelfront an: Bedientafelfront Auflösung Bildformat OP 010 640 x 480 Standard 800 x 480 Widescreen OP 012 800 x 600 Standard 1366 x 768 Widescreen OP 015 1024 x 768 Standard OP 019...

  • Seite 46: Konfiguration Der Bildgröße (Pc-Systeme)

    Gerätekonfiguration 4.5 Konfiguration der Bildgröße (PC-Systeme) Konfiguration der Bildgröße (PC-Systeme) Damit die projektierten Bilder z. B. den Header von SINUMERIK Operate nicht überdecken, können Sie die Größe der projektierten Bilder verkleinern. Sie können diese Einstellung an jedem beliebigen Bild vornehmen. Die Einstellung wird immer für alle Bilder übernommen.

  • Seite 47: Simatic Panel Einfügen

    Gerätekonfiguration 4.6 SIMATIC Panel einfügen SIMATIC Panel einfügen Folgende Komponenten werden in WinCC benötigt, um SINUMERIK-Funktionalität an einem SIMATIC Panel nutzen zu können: ● Geeignetes SIMATIC Panel/Comfort Panel/Multi Panel SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...
  • Seite 48 Gerätekonfiguration 4.6 SIMATIC Panel einfügen Voraussetzung ● Das TIA-Portal ist gestartet. ● Ein Projekt ist geöffnet bzw. erstellt. ● Die Projektansicht ist aktiv. Vorgehen Um ein SIMATIC Panel einzufügen, gehen Sie folgendermaßen vor: 1. Klicken Sie in der Projektnavigation auf "Neues Gerät hinzufügen" und klicken Sie auf die Schaltfläche "HMI".
  • Seite 49 Gerätekonfiguration 4.6 SIMATIC Panel einfügen 2. Nehmen Sie die gewünschten Einstellungen vor: Element Zweck Gerätename Vergeben Sie einen Gerätenamen (z. B. "HMI_SIMATIC_Panel"). Ordnerstruktur Wählen Sie unter "HMI" ein SIMATIC Panel (z. B. "MP 177 6" mono DP") Version Bei SIMATIC Paneln ist die Runtime integriert. Wählen Sie in dieser Klappliste die Version der Runtime aus.
  • Seite 50 Gerätekonfiguration 4.6 SIMATIC Panel einfügen SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 51: Verbindungen Projektieren

    Verbindungen projektieren Übersicht Im TIA-Portal können Sie zwei unterschiedliche Arten von Verbindungen anlegen, integrierten Verbindungen und nicht integrierten Verbindungen: ● Integrierte Verbindungen projektieren Sie im Editor "Geräte & Netze (Seite 52), nachdem Sie den Kommunikationspartner (z. B. integrierte PLC der NCU) eingefügt haben. –...

  • Seite 52: Integrierte Verbindung Projektieren

    Verbindungen projektieren 5.2 Integrierte Verbindung projektieren Integrierte Verbindung projektieren Sie können die HMI-Verbindung komfortabel über die Netzsicht anlegen. Diese Funktion kann nur für das Erzeugen einer Verbindung zur PLC genutzt werden. Die Verbindung zum NCK müssen Sie als nicht integrierte Verbindung projektieren (Seite 55). Voraussetzung ●...
  • Seite 53 Verbindungen projektieren 5.2 Integrierte Verbindung projektieren Vorgehen Um eine integrierte Verbindung zur PLC anzulegen, gehen Sie folgendermaßen vor: 1. Aktivieren Sie die Schaltfläche "Verbindungen" und wählen Sie in der Klappliste "HMI- Verbindung" aus. Bild 5-1 Verbindungen Die Komponenten, die Sie verbinden können (PLC und WinCC RT) werden farbig hinterlegt.
  • Seite 54 Verbindungen projektieren 5.2 Integrierte Verbindung projektieren 2. Ziehen Sie mit Drag & Drop eine Verbindung von der WinCC RT Advanced bzw. dem SIMATIC Panel zur PLC. Bild 5-2 Verbindung mit Drag & Drop anlegen - im Beispiel mit PCU 50.5-P und WinCC RT Advanced Ergebnis Die Verbindung zur PLC wird als integrierte Verbindung angelegt und es wird automatisch...

  • Seite 55: Nicht Integrierte Verbindung Projektieren

    Verbindungen projektieren 5.3 Nicht integrierte Verbindung projektieren Nicht integrierte Verbindung projektieren Im Editor "Verbindungen" legen Sie je eine Verbindung an für die Subkomponenten PLC und NC. Der auszuwählende Kommunikationstreiber ist abhängig von der Subkomponente: ● PLC: Kommunikationstreiber "SIMATIC S7 300/400" ●...
  • Seite 56 Verbindungen projektieren 5.3 Nicht integrierte Verbindung projektieren Vorgehen Um eine nicht integrierte Verbindung anzulegen, gehen Sie folgendermaßen vor: 1. Navigieren Sie in der Projektnavigation auf das zu konfigurierende Gerät. 2. Doppelklicken Sie in der Projektnavigation auf "Verbindungen" unterhalb des Geräts, z.
  • Seite 57 Verbindungen projektieren 5.3 Nicht integrierte Verbindung projektieren 4. Wählen Sie in der Klappliste "Kommunikationstreiber" die passende Option: – Verbindung zur PLC: "SIMATIC S7 300/400" – Verbindung zur NC: "SINUMERIK NC" 5. Im Register "Parameter" nehmen Sie die erforderlichen Einstellungen für jede Verbindung einzeln vor: –...
  • Seite 58 Verbindungen projektieren 5.3 Nicht integrierte Verbindung projektieren SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 59: Variablen Projektieren

    Variablen projektieren Im Editor "HMI-Variablen" können Sie Steuerungsvariablen anlegen. Welche Steuerungsvariablen verfügbar sind, ist abhängig von der gewählten Verbindung und dem in der Verbindung definierten Kommunikationskanal: ● Für den Kommunikationskanal "SIMATIC S7 300/400" kann der Variablenumfang entsprechend zu dem Kanal S7 300/400 benutzt werden. Weitere Informationen finden Sie im Informationssystem des TIA-Portals, Stichwort "Variable, externe Variable anlegen".

  • Seite 60: Indizierung Von R-Parametern Oder Gud-Arrays

    Variablen projektieren 6.1 Indizierung von R-Parametern oder GUD-Arrays Indizierung von R-Parametern oder GUD-Arrays Die Methode zur Indizierung von R-Parametern bzw. GUD-Arrays im TIA-Portal ist abhängig von der verwendeten Runtime-Version bzw. dem entsprechenden SIMATIC Panel: ● Falls Sie eine WinCC RT Advanced mit einer älteren Version als 13.0.0.0 projektieren oder ein SIMATIC Panel projektieren, das eine ältere Runtime-Version verwendet (CE- Panel), müssen Sie bei der Indizierung von R-Parametern und GUD-Arrays folgendes beachten:...

  • Seite 61: Projektieren Von Nc-Variablen

    Variablen projektieren 6.2 Projektieren von NC-Variablen Projektieren von NC-Variablen 6.2.1 SINUMERIK-Variablen projektieren SINUMERIK-Variablen können Sie im Editor "HMI-Variablen" im Feld "Adresse" auswählen, wenn im Feld "Verbindung" die NC-Verbindung ausgewählt ist. Hinweis Methode zur Indizierung von R-Parametern und GUD-Arrays Die Methode zur Indizierung von R-Parametern und GUD-Arrays ist abhängig von der verwendeten Runtime-Version bzw.
  • Seite 62 Variablen projektieren 6.2 Projektieren von NC-Variablen 4. Klicken Sie im Feld "Adresse" auf das Symbol "Ausklappen". Der Dialog zur Auswahl von SINUMERIK-Variablen wird geöffnet. Bild 6-1 Dialog zur Auswahl von SINUMERIK-Variablen 5. Selektieren Sie in der Struktur die gewünschte Variable, passen Sie ggf. Werte an (z. B. für Kanal oder Achse) und klicken Sie auf das Symbol "Bestätigen".
  • Seite 63 Variablen projektieren 6.2 Projektieren von NC-Variablen Weitere Informationen Informationen zum Aufbau und der Bearbeitung von NC-Variablen finden Sie in folgenden Dokumentationen: ● Listenhandbuch NC-Variable und Nahtstellensignale (LIS2sl), Kapitel "NC-Variable". ● Online-Hilfe "Hilfe für BTSS-Variablen SINUMERIK 810D,840D,FM-NC", aufrufbar im TIA-Portal über den Tooltip einer spezifischen Variable. Bild 6-2 Aufruf über Tooltip der NC-Variablen SINUMERIK Integrate Create MyHMI /WinCC V13...

  • Seite 64: Projektierung Von Gud-Variablen

    Variablen projektieren 6.3 Projektierung von GUD-Variablen Projektierung von GUD-Variablen 6.3.1 Einführung Übersicht GUD sind Globale User Daten, die der Anwender auf der NCU selbst definieren kann und dann anschließend in der NC verwenden kann. WinCC bietet die Möglichkeit diese Variablenwerte zu visualisieren. ●...

  • Seite 65: Zeichenerklärung

    Variablen projektieren 6.3 Projektierung von GUD-Variablen Zeichenerklärung Tabelle 6- 1 Zeichenerklärung zur Definition von GUD-Variablen Wert Bedeutung Steuerungsweite Variable CHAN Kanalspezifische Variable Variablentyp (BOOL, CHAR, INT, REAL, STRING) Name Variablenname Zeilen Zeilennummer Spalten Spaltennummer Dateitypen Folgende Dateitypen sind beim Arbeiten mit GUD-Variablen von Bedeutung: ●...

  • Seite 66: Projektierung Von Gud-Arrays

    Variablen projektieren 6.3 Projektierung von GUD-Variablen 6.3.2 Projektierung von GUD-Arrays 6.3.2.1 Übersicht Einführung In der NCU können GUDs auch als Arrays definiert werden und zwar als ein-, zwei- und dreidimensionale Arrays. Tabelle 6- 2 Definition der GUD-Arrays in der NCU GUD Definition Beispiel DEF {NCK|CHAN} Typ Name[Anzahl Zeilen,...
  • Seite 67 Variablen projektieren 6.3 Projektierung von GUD-Variablen Tabelle 6- 3 Adressierung von Array-Elementen in WinCC Steuerung WinCC-Projektierung Variable [A1, A2] C_GD4:u1,c"x", (A1*A2)-1 ● "x" steht für die Nummer des GUDs in der DEF-Datei. ● "A1" steht für den maximalen Index der Dimension 1. ●...

  • Seite 68: Linearisierung Anhand Der Sortierung In Sinumerik Operate

    Variablen projektieren 6.3 Projektierung von GUD-Variablen 6.3.2.2 Linearisierung anhand der Sortierung in SINUMERIK Operate Unabhängig davon, ob ein Array zwei- oder dreidimensional ist, können Sie die Lineariserung der Sortierung in SINUMERIK Operate entnehmen. Öffnen Sie ein GUD-Array in SINUMERIK Operate unter "Parameter > Anwender-Variablen >...

  • Seite 69: Umrechnung Eines Dreidimensionalen Gud-Arrays Für Linearen Zugriff

    Variablen projektieren 6.3 Projektierung von GUD-Variablen 6.3.2.3 Umrechnung eines dreidimensionalen GUD-Arrays für linearen Zugriff Der nachfolgenden Abbildung können Sie die Linearisierung eines dreidimensionalen Arrays entnehmen. Die linearisierte Nummerierung zu einem dreidimensionalen Array links finden Sie in der entsprechenden Tabellenzelle der Tabelle rechts davon, z. B. (2,1,1) = (22). Die Linearisierung eines zweidimensionalen GUD-Arrays ist darin ebenfalls enthalten: Eine Seite eines dreidimensionales Arrays entspricht dabei einer Seite eines zweidimensionalen Arrays, wobei dann der Seitenindex entfällt, z.

  • Seite 70: Über Eine Index-Variable Auf Gud-Arrays Zugreifen

    Variablen projektieren 6.3 Projektierung von GUD-Variablen 6.3.2.4 Über eine Index-Variable auf GUD-Arrays zugreifen Wenn Sie im Editor "HMI-Variablen" eine neue Variable als GUD-Array einfügen, wird per Voreinstellung die Array-Länge (Parameter "Feldanzahl") für den festen Zugriff auf ein einzelnes Element des Arrays eingetragen (z. B. Feldanzahl=9). Um über eine selbst angelegte Index-Variable dynamisch auf einzelne Elemente des GUD- Arrays zugreifen zu können, müssen Sie im Editor der Spalte Adresse folgende Einstellungen vornehmen:...

  • Seite 71: Gud-Variablen Importieren

    Variablen projektieren 6.3 Projektierung von GUD-Variablen 6.3.3 GUD-Variablen importieren 6.3.3.1 Übersicht Die Anwenderdaten (GUD) werden WinCC auf dem Projektierungs-PC dadurch zur Verfügung gestellt, dass über das mitgelieferte GUD-Tool "WinCC import NC userdata" die Anwenderdaten in eine Anwenderdatenbank verpackt und bei dem entsprechenden TIA- Portal-Projekt abgelegt werden.

  • Seite 72: Handlungsübersicht

    Variablen projektieren 6.3 Projektierung von GUD-Variablen Handlungsübersicht Um GUD im TIA-Portal zu verwenden, gehen Sie folgendermaßen vor: Schritt Beschreibung Stellen Sie die NC-Daten als DEF-Dateien bereit. Sie haben hierfür folgende Möglichkeiten: Exportieren Sie mit SINUMERIK Operate vorhandene DEF-Dateien von der NCU und kopieren Sie diese auf •...

  • Seite 73: Gud Auf Den Projektierungs-Pc Kopieren

    Variablen projektieren 6.3 Projektierung von GUD-Variablen 6.3.3.2 GUD auf den Projektierungs-PC kopieren Im Folgenden wird die prinzipielle Vorgehensweise zum Kopieren der DEF-Dateien von der NCU beschrieben. Voraussetzung ● In SINUMERIK Operate ist die USB-Schnittstelle aktiviert unter "Inbetriebnahme > HMI > Log.

  • Seite 74: Anwenderdatenbank Für Globale Anwenderdaten Erstellen

    Um die DEF-Dateien der NCU dem TIA-Portal-Projekt zur Verfügung zu stellen und eine Anwenderdatenbank zu erstellen, gehen Sie folgendermaßen vor: 1. Auf dem PG/PC klicken Sie im Windows-Startmenü auf "Programme > Siemens Automation > SINUMERIK > GUD Tool". Das GUD-Tool "WinCC import NC userdata" wird gestartet. Bild 6-6 GUD-Tool "WinCC import NC userdata"...
  • Seite 75 Variablen projektieren 6.3 Projektierung von GUD-Variablen Ergebnis Die Dateien werden in das Projekt kopiert und eine Anwenderdatenbank erstellt. ● Im Verzeichnis wird die Datei <projekt>\IM\HMI\Sinumerik\Databases Userdata.mdb erstellt. ● In das Verzeichnis werden die GUD <projekt>\IM\HMI\Sinumerik\Userdata Anwenderdefinitionsdateien kopiert. Im Editor HMI-Variablen sind die GUD-Variablen im Auswahldialog der Spalte "Adresse" unter "GUD: dynamische Anwenderdaten"...

  • Seite 76: Definitionsfiles Nachträglich Ändern

    Variablen projektieren 6.3 Projektierung von GUD-Variablen 6.3.4 Definitionsfiles nachträglich ändern Werden Definitionsfiles geändert, so muss die Datenbank mit dem GUD-TOOL "WinCC import NC userdata" neu erstellt werden. Muss in einem Definitionsfile ein neues Datum aufgenommen werden, so ist zu empfehlen, dieses Datum am Ende der Datei anzuhängen.

  • Seite 77: Gud Auf Die Ncu Kopieren

    Variablen projektieren 6.3 Projektierung von GUD-Variablen 6.3.5 GUD auf die NCU kopieren Falls Sie offline im TIA-Portal die GUD-Variablen erweitert haben, müssen Sie die geänderten DEF-Dateien mit SINUMERIK Operate wieder auf die NCU kopieren. Die DEF-Dateien der im TIA-Portal verwendeten GUD-Datenbank müssen mit den DEF- Dateien in der NC übereinstimmen, damit die Runtime WinCC RT Advanced korrekt auf die GUD-Variablen zugreifen kann.

  • Seite 78: Variable Für Das Adress-Multiplexen Projektieren

    Variablen projektieren 6.4 Variable für das Adress-Multiplexen projektieren Variable für das Adress-Multiplexen projektieren Einleitung Beim Adress-Multiplexen können Sie mit einer einzigen Variablen eine Vielzahl an Speicherplätzen im Adressbereich der Steuerung ansprechen. Sie können auf die Adressen schreibend und lesend zugreifen, ohne für jede einzelne Adresse eine Variable zu definieren.

  • Seite 79: Alarme Projektieren

    Alarme projektieren Übersicht Einführung Zur Laufzeit können Sie Im WinCC-Control "Meldeanzeige" (Alarm view) sowohl HMI-Alarme als auch SINUMERIK-spezifische Alarme anzeigen: ● NC-Alarme – Um NC-Alarme in der Meldeanzeige anzuzeigen, müssen Sie die Einstellungen konfigurieren (Seite 80). – Die angezeigten Alarmtexte können Sie direkt auf dem Projektierungs-PC anpassen (Seite 82).

  • Seite 80: Nc-Alarme Projektieren

    Alarme projektieren 7.2 NC-Alarme projektieren NC-Alarme projektieren 7.2.1 Einstellungen zum Anzeigen von NC-Alarmen Voraussetzungen Um NC-Alarme zur Laufzeit in der Meldeanzeige anzuzeigen, müssen folgende Voraussetzungen erfüllt sein: ● Eine Verbindung zur NC ist projektiert. Siehe Nicht integrierte Verbindung projektieren (Seite 55). ●...
  • Seite 81 Alarme projektieren 7.2 NC-Alarme projektieren ● In den Eigenschaften des Controls "Meldeanzeige" sind die SINUMERIK-Meldeklassen "NC alarms" und "NC events" aktiviert. Bild 7-2 Meldeklassen in den Eigenschaften des Controls "Meldeanzeige" SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 82: Nc-Alarmtexte Ändern

    ● Z. B.: C:\Users\Admin\Documents\Automatisierung\Mein_Projekt\IM\HMI\Sinumerik\Alarmtexts An dieser Stelle im Projekt können Alarmtexte jetzt verändert werden. Empfohlen wird, dass im Verzeichnis "Siemens" die Originaltexte beibehalten werden und Veränderungen nur in einer Kopie in den Verzeichnissen "OEM" oder "User" vorgenommen werden. SINUMERIK Integrate Create MyHMI /WinCC V13...

  • Seite 83: Zeichensatz Und Kodierung

    Die Alarmtexte werden zeilenweise in folgender Reihenfolge gelesen: 1. Siemens 2. OEM 3. User D. h. ein geänderter Alarmtext im OEM-Verzeichnis überschreibt den Alarmtext im Siemens- Verzeichnis. Ein geänderter Alarmtext im User-Verzeichnis überschreibt wiederum den Alarmtext im OEM- bzw. Siemens-Verzeichnis.

  • Seite 84: Db2-Alarme Projektieren

    Alarme projektieren 7.3 DB2-Alarme projektieren DB2-Alarme projektieren 7.3.1 Übersicht Die PLC-Alarme im Nummernbereich 500000 bis 799999 werden über Programmbausteine des PLC-Grundprogramms konfiguriert: ● Im Programmbaustein ALMSG_DB [DB2] wird ein Bit gesetzt oder gelöscht. ● Der Programmbaustein AL_MSG[FC10] prüft den Programmbaustein [ALMSG_DB2] auf dieses Bit.

  • Seite 85: Handlungsübersicht

    Wenn Sie SINUMERIK Operate und SINUMERIK Integrate Access MyMachine /P2P auf dem selben PC- • System installiert haben, finden Sie Sie die TS-Dateien in folgendem Verzeichnis: C:\Program Files (x86)\Siemens\MotionControl\oem\Sinumerik\hmi\lng\ Wie Sie die Dateien bei bestehender Online-Verbindung exportieren und gleichzeitig konvertieren, erfahren •...

  • Seite 86: Einstellungen Zum Anzeigen Von Db2-Alarmen

    Alarme projektieren 7.3 DB2-Alarme projektieren Sie können nun in einem Bild das Control "Meldeanzeige" projektieren. Damit die importierten Alarme zur Laufzeit angezeigt werden, passen Sie die Einstellungen zum Anzeigen von DB2-Alarmen an (Seite 86). 7.3.2 Einstellungen zum Anzeigen von DB2-Alarmen Voraussetzungen Um DB2-Alarme zur Laufzeit in der Meldeanzeige anzuzeigen, müssen folgende Voraussetzungen erfüllt sein:...
  • Seite 87 Alarme projektieren 7.3 DB2-Alarme projektieren ● In den Eigenschaften des Controls "Meldeanzeige" sind im Optionskästchen "Meldepuffer" die Meldeklassen aktiviert. Bild 7-4 Meldeklassen in den Eigenschaften des Controls "Meldeanzeige" unter "Meldepuffer" SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 88: Db2-Alarme (Ts-Dateien) Exportieren

    ● Die DB2-Alarme werden bei der Installation von SINUMERIK Operate auf einem PC- Systems an folgendem Speicherort im TS-Format abgelegt: C:\Program Files (x86)\Siemens\MotionControl\oem\Sinumerik\hmi\lng\ ● Wie Sie die Dateien bei bestehender Online-Verbindung exportieren und gleichzeitig konvertieren, erfahren Sie in der Online-Hilfe von SINUMERIK Integrate Access MyMachine /P2P im Kapitel "Datei exportieren".

  • Seite 89: Db2-Alarme Ins Csv-Format Konvertieren

    Alarme projektieren 7.3 DB2-Alarme projektieren 7.3.4 DB2-Alarme ins CSV-Format konvertieren Voraussetzung ● Das USB-FlashDrive mit den kopierten TS-Dateien ist eingesteckt bzw. die TS-Dateien sind anderweitig verfügbar. ● SINUMERIK Integrate Access MyMachine /P2P ist installiert. Siehe Weitere Tools und Software (Seite 14) Vorgehen Um TS-Dateien mit SINUMERIK Integrate Access MyMachine /P2P in das CSV-Format zu konvertieren, gehen Sie folgendermaßen vor:...
  • Seite 90 Alarme projektieren 7.3 DB2-Alarme projektieren 4. Im Dialog "Öffnen" wechseln Sie zum USB-FlashDrive mit den kopierten TS-Dateien, selektieren Sie diese und bestätigen Sie mit "Öffnen". Die TS-Dateien werden Bereich "Projekt" in der Baumstruktur unterhalb der zugehörigen Sprache angezeigt. Bild 7-6 Bereich Projekt mit hinzugefügten TS-Dateien 5.

  • Seite 91: Db2-Alarme Importieren

    Alarme projektieren 7.3 DB2-Alarme projektieren 7.3.5 DB2-Alarme importieren Voraussetzung ● Die SINUMERIK 840D sl TIA-Portal Toolbox ist installiert (Erforderlich, um eine SINUMERIK NCU zu projektieren) ● Eine NCU ist eingefügt ● Ein PC-System mit WinCC RT Advanced oder ein SIMATIC Panel ist eingefügt Siehe PC-System und Runtime einfügen (Seite 40) bzw.
  • Seite 92 Alarme projektieren 7.3 DB2-Alarme projektieren Vorgehen Um DB2-Alarmtexte im CSV-Format in das TIA-Portal zu importieren, gehen Sie folgendermaßen vor: 1. In der Projektnavigation klicken Sie mit der rechten Maustaste auf die integrierte PLC der NCU, dann wählen Sie im Kontextmenü "DB2-Alarme importieren". Bild 7-7 DB2-Alarme importieren 2.
  • Seite 93 Alarme projektieren 7.3 DB2-Alarme projektieren Ergebnis Die DB2-Alarme wurden importiert und werden im TIA-Portal in zwei verschiedenen Editoren angezeigt: ● Unterhalb der PLC im Editor "PLC-Meldungen" ● Unterhalb der WinCC RT Advanced bzw. des SIMATIC Panels im Editor "HMI- Meldungen", Register "Controller alarms" Bild 7-10 Importierte DB2-Alarme im Editor HMI-Meldungen Sie können nun in einem Bild das Control "Meldeanzeige"...

  • Seite 95: Bildobjekte Projektieren

    Bildobjekte projektieren Übersicht Übersicht Nachdem Sie die Struktur und Anzahl der Bilder Ihrer Projektierung geplant und umgesetzt haben, können Sie Bildobjekte auf den gewünschten Bildern einfügen. Zusätzlich zu dem Standardumfang der Bildobjekte in SIMATIC WinCC Advanced können Sie das Control "NC-Programmteil" projektieren: ●...

  • Seite 96: Bildobjekt Nc-Programmteil

    Bildobjekte projektieren 8.2 Bildobjekt NC-Programmteil Bildobjekt NC-Programmteil Einführung Mit dem Bildobjekt "NC-Programmteil" haben Sie zur Laufzeit die Möglichkeit Teileprogramme, Unterprogramme oder Werkstücke als Übersicht anzuzeigen und anzuwählen. Das Bildobjekt finden Sie in der Task Card "Werkzeuge" unter "Controls". Möglichkeiten bei der Projektierung Um die Teileprogramm-Übersicht funktional zu vervollständigen, können Sie Funktionstasten oder projektierten Schaltflächen mit NC-Programmteil-Funktionen projektieren, z.
  • Seite 97 Bildobjekte projektieren 8.2 Bildobjekt NC-Programmteil Über Schaltflächen ist zur Laufzeit Folgendes möglich: Tabelle 8- 1 Schaltflächen für das Bildobjekt Element Funktion Aktueller Pfadname Der Pfad des geöffneten Verzeichnis wird hier angezeigt, z. B. MPF, SPF. Listenfeld unter "Aktueller Teileprogrammnamen bzw. Verzeichnisse werden Pfadname"...

  • Seite 98: Eigenschaften Des Bildobjekts Nc-Programmteil

    Bildobjekte projektieren 8.3 Eigenschaften des Bildobjekts NC-Programmteil Eigenschaften des Bildobjekts NC-Programmteil Einführung Im Editor "Bilder" haben Sie verschiedene Möglichkeiten zur Projektierung des Bildobjekts "NC-Programmteil". Diese sind bei ausgewähltem Bildobjekt im Inspektorfenster unter Eigenschaften verfügbar. Bild 8-2 Eigenschaften des Bildobjekts "NC-Programmteil" SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 99: Allgemeine Eigenschaften

    Bildobjekte projektieren 8.3 Eigenschaften des Bildobjekts NC-Programmteil Allgemeine Eigenschaften Unter "Allgemein" können Sie für die Teileprogrammauswahl folgendes einstellen: Eigenschaft Beschreibung Verbindung > Name Wählen Sie die NC-Steuerung über ihren symbolischen Namen aus. Pfad > Name Wählen Sie einen vorgegebenen Pfadnamen (max. 29 Zeichen; Großbuchstaben).

  • Seite 100: Verändern Des Bildobjekts Über Script In Wincc

    Bildobjekte projektieren 8.4 Verändern des Bildobjekts über Script in WinCC Verändern des Bildobjekts über Script in WinCC Verändern des Bildobjektes über Script in WinCC Sie haben die Möglichkeit, die Eigenschaften eines Bildobjekts auch zur Laufzeit in WinCC über Scripte zu verändern. Damit können z. B. Farben oder der Suchpfad für das Teileprogramm dynamisch verändert werden.

  • Seite 101: Pi-Dienste Der Nc Als Systemfunktionen Projektieren

    PI-Dienste der NC als Systemfunktionen projektieren Übersicht Zweck In WinCC können Sie Ereignisse (z. B. "Taste wird gedrückt") mit vordefinierten Funktionen verknüpfen. Tritt während des Betriebs ein Ereignis ein, löst die Funktion eine bestimmte Aktion am Bediengerät oder in der Steuerung aus. Prinzip Allgemein können Sie die Funktionen für Folgendes verwenden: ●...
  • Seite 102 PI-Dienste der NC als Systemfunktionen projektieren 9.1 Übersicht SINUMERIK-Funktionen Für das Projektieren mit SINUMERIK Integrate Create MyHMI /WinCC werden zu den in WinCC vorhandenen Funktionen zusätzlich SINUMERIK-spezifische Funktionen (PI- Dienste) angeboten. Das sind folgende Funktionen: ● Funktionen zum Bildobjekt NC-Programmteil (Seite 103) ●...

  • Seite 103: Funktionen Zum Bildobjekt Nc-Programmteil

    PI-Dienste der NC als Systemfunktionen projektieren 9.2 Funktionen zum Bildobjekt NC-Programmteil Funktionen zum Bildobjekt NC-Programmteil Einführung Um das Bildobjekt "NC-Programmteil" auch von außen bedienen zu können, oder je nach Funktionalität eine entsprechende Berechtigung zu vergeben, können zur Projektierzeit Schaltflächen im Bildobjekt ausgeblendet werden. Die benötigte Funktionalität kann über Softkeys mit unterschiedlicher Berechtigung ausgelöst werden.

  • Seite 104: Verfügbare Funktionen Für Bildobjekt Nc-Programmteil

    PI-Dienste der NC als Systemfunktionen projektieren 9.2 Funktionen zum Bildobjekt NC-Programmteil Verfügbare Funktionen für Bildobjekt NC-Programmteil Folgende Funktionen wirken sich auf das Bildobjekt "NC-Programmteil" aus: Tabelle 9- 1 Funktionen für das Bildobjekt NC Teileprogramm Funktion Bedeutung BildobjektCursorAbwärts Führt im angegebenen Bildobjekt die Tastenfunktion <Ab>...

  • Seite 105: Funktion Zur Aktuellen Satzanzeige

    PI-Dienste der NC als Systemfunktionen projektieren 9.3 Funktion zur aktuellen Satzanzeige Funktion zur aktuellen Satzanzeige Wenn Sie am Bediengerät die Abarbeitung der Verfahrsätze eines NC-Verfahrprogramms beobachten wollen, verwenden Sie die Funktion VorbereitenAktuellerNCSatzFuerAnzeige. Mit dieser Funktion werden der aktuelle, der vorhergehende und der nächste Verfahrsatz eines NC-Teileprogramms, das in einem Kanal derzeit bearbeitet wird, aus der NC in lokale Variablen abgelegt.
  • Seite 106 PI-Dienste der NC als Systemfunktionen projektieren 9.3 Funktion zur aktuellen Satzanzeige 4. Projektieren Sie nun für dieses Bild den Trigger Bildanwahl die Funktion VorbereitenAktuellerNCSatzFuerAnzeige. 5. Geben Sie nun für die Funktion als Parameter die entsprechende NC, den Kanal aus dem der aktuelle Satz gelesen werden soll, den Zyklus und die drei lokalen String- Variablen an: Parameter Bedeutung...

  • Seite 107: Funktion Starten Und Stoppen Der Plc

    PI-Dienste der NC als Systemfunktionen projektieren 9.4 Funktion Starten und Stoppen der PLC Funktion Starten und Stoppen der PLC Einführung Mit dieser Funktion ändern Sie die Betriebsart einer S7-CPU: RUN oder STOP. Vorgehen 1. Die Funktion wählen Sie im Bildeditor unter "Ereignisse > Funktion hinzufügen > Einstellungen".

  • Seite 108: 9.5 Von Wincc Aus Nc-Funktionen Ausführen

    PI-Dienste der NC als Systemfunktionen projektieren 9.5 Von WinCC aus NC-Funktionen ausführen Von WinCC aus NC-Funktionen ausführen 9.5.1 Übersicht Voraussetzung Eine Verbindung zur NC ist angelegt. Siehe: Nicht integrierte Verbindung projektieren (Seite 55) Vorgehen Um eine neue Funktion hinzuzufügen, gehen Sie folgendermaßen vor: 1.

  • Seite 109: Abmeldennc

    PI-Dienste der NC als Systemfunktionen projektieren 9.5 Von WinCC aus NC-Funktionen ausführen 9.5.2 AbmeldenNC Beschreibung Das NC-Kennwort wird mit dieser Funktion zurückgesetzt. Danach ist der Schlüsselschalter maßgebend. Die Kennwörter des Bediengerätes und die der NC sind voneinander unabhängig. Parameter Bedeutung Verbindung Name der Verbindung zur NC 9.5.3...

  • Seite 110: Anmeldennc

    PI-Dienste der NC als Systemfunktionen projektieren 9.5 Von WinCC aus NC-Funktionen ausführen 9.5.4 AnmeldenNC Beschreibung Ein Kennwort wird an die NC übergeben. Die Kennwörter für Bediengerät und die NC sind voneinander unabhängig. Parameter Bedeutung Verbindung Name der Verbindung zur NC Kennwort Kennwort, das zum Login an der NC berechtigt (Variable oder Konstante) Ablauf am Bediengerät...

  • Seite 111: Quittierenccancelalarms

    PI-Dienste der NC als Systemfunktionen projektieren 9.5 Von WinCC aus NC-Funktionen ausführen 9.5.7 QuittiereNCCancelAlarms Beschreibung Mit dieser Funktion werden alle anstehenden Cancel-Alarme der angegebenen Verbindung auf einmal quittiert. Parameter Bedeutung Verbindung Name der Verbindung zur NC 9.5.8 SetzeNCUserFrame Beschreibung Für einen Kanal werden Daten für Nullpunktverschiebungen aktiviert. Diese Variablen werden bei der Eingabe zunächst nur in einem temporären Speicher in der NC abgelegt.

  • Seite 112: Startencpidienst

    PI-Dienste der NC als Systemfunktionen projektieren 9.5 Von WinCC aus NC-Funktionen ausführen 9.5.9 StarteNCPIDienst Beschreibung Mit dieser Funktion kann ein beliebiger PI-Dienst an die NC geschickt werden. Dieser muss mit einem Parameterstring beschrieben werden. In diesem Parameterstring muss der komplette Befehl und nicht nur die Parameter des PI-Dienstes stehen. Parameter Bedeutung Verbindung...

  • Seite 113: Wählencteileprogramm

    PI-Dienste der NC als Systemfunktionen projektieren 9.5 Von WinCC aus NC-Funktionen ausführen 9.5.10 WähleNCTeileprogramm Beschreibung Mit dem Control "NC-Programmteil" können Sie bereits einige Funktionen für Teileprogramme realisieren. Mit der Funktion "WähleNCTeileprogramm" können Sie über Domain-Dienste alle Teileprogramme der NCU anwählen. Damit können Sie z.
  • Seite 114 PI-Dienste der NC als Systemfunktionen projektieren 9.5 Von WinCC aus NC-Funktionen ausführen Beispiel Mit folgendem Beispielcode wird im Control "NC-Programmteil" die Schaltfläche "SelectPartProgram" deaktiviert. VBScript Sub Button_select_not_visable() 'VBS_Example_ScreenItems Dim objNCpartprogram Set objNCpartprogram = HmiRuntime.Screens("Screen_1").ScreenItems("NC part program view_1") objNCpartprogram.ButtonSelectPartProgramVisible = False End Sub Die Funktionsgruppe "Keyboard operation for screen objects"...

  • Seite 115: Aufruf Von Systemfunktionen Innerhalb Eines Scripts

    PI-Dienste der NC als Systemfunktionen projektieren 9.6 Aufruf von Systemfunktionen innerhalb eines Scripts Aufruf von Systemfunktionen innerhalb eines Scripts Einführung Sie können die SINUMERIK-Systemfunktionen in WinCC auch innerhalb eines VBScripts aufrufen: ● Verwenden Sie hierbei die englischen Funktionsnamen. ● Die Benennung Ihrer Verbindung zur NC, die Sie bei allen Funktionen als Parameter benötigen, können Sie im Editor "Verbindungen"...
  • Seite 116 PI-Dienste der NC als Systemfunktionen projektieren 9.6 Aufruf von Systemfunktionen innerhalb eines Scripts SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 117: Spracheinstellungen Konfigurieren

    Spracheinstellungen konfigurieren 10.1 Übersicht Abhängig von dem Umfang Ihrer Projektierung, müssen Sie verschiedene Spracheinstellungen vornehmen: ● Falls Sie Ihr Projekt für mehrere Sprachen erstellen, müssen Sie diese als Projektsprachen (Seite 118) und Runtime-Sprachen einstellen. Verwenden Sie hierfür auch die Tabelle zur Sprachzuordnung zwischen SINUMERIK Operate und TIA-Portal (Seite 122).

  • Seite 118: Projektsprachen Aktivieren

    Spracheinstellungen konfigurieren 10.2 Projektsprachen aktivieren 10.2 Projektsprachen aktivieren Einleitung Im Editor "Projektsprachen" stellen Sie die Projektsprachen ein. Sie legen fest, welche der Projektsprachen als Referenzsprache und welche als Editiersprache dient. Projektsprachen aktivieren 1. Klicken Sie in der Projektnavigation auf das Pfeilsymbol links von "Sprachen & Ressourcen".

  • Seite 119: Sprachumschaltung Projektieren (Pc-Systeme)

    Spracheinstellungen konfigurieren 10.3 Sprachumschaltung projektieren (PC-Systeme) 10.3 Sprachumschaltung projektieren (PC-Systeme) Gültigkeit der Beschreibung Dieses Kapitel bezieht sich auf die Projektierung mit PC-System und betrifft nicht die Projektierung mit SIMATIC Panels. Einführung Sie können die Sprache der Runtime WinCC RT Advanced automatisch umschalten lassen, wenn die Sprache in SINUMERIK Operate geändert wird.
  • Seite 120 Spracheinstellungen konfigurieren 10.3 Sprachumschaltung projektieren (PC-Systeme) Vorgehen Um die Sprache der Runtime WinCC RT Advanced in Abhängigkeit von der in SINUMERIK Operate eingestellten Sprache umschalten zu lassen, gehen Sie folgendermaßen vor: 1. In der Projektnavigation im Ordner "PC-System_1 > HMI_RT_1 > HMI-Variablen" doppelklicken Sie auf "Alle Variablen anzeigen".
  • Seite 121 Spracheinstellungen konfigurieren 10.3 Sprachumschaltung projektieren (PC-Systeme) 5. Schreiben Sie eine VB-Funktion nach folgendem Schema: Sub LangFromOperate() Select Case SmartTags("DB10DBB96") ' Selected Language in HMI Operate Case 1 'German - Germany SetLanguage 0 ' "Order 0" in WinCC project Runtime settings Case 3 'English - United Kingdom SetLanguage 1 ' "Order 1"...

  • Seite 122: Sprachzuordnung Bei Sprachabhängigen Texten

    Spracheinstellungen konfigurieren 10.4 Sprachzuordnung bei sprachabhängigen Texten 10.4 Sprachzuordnung bei sprachabhängigen Texten Sprachkennung im Dateinamen sprachabhängiger Texte In SINUMERIK Operate werden sprachabhängige Texte in TS-Dateien gespeichert. Pro Sprache existiert eine eigene Datei, zuzuordnen über die Sprachkennung im Dateinamen. Wenn Sie die DB2-Alarme in das CSV-Format konvertieren, wird dieser Dateiname beibehalten und die Dateiendung *.csv angehängt: ●...
  • Seite 123 Spracheinstellungen konfigurieren 10.4 Sprachzuordnung bei sprachabhängigen Texten Wert in Sprache in Sprachkennung Standardsprache Zugeordnete Projektsprache im TIA-Portal DB10.DBB96 SINUMERIK Operate Türkisch Thailändisch Malaiisch Indonesisch SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...
  • Seite 124 Spracheinstellungen konfigurieren 10.4 Sprachzuordnung bei sprachabhängigen Texten SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...

  • Seite 125: Projektierung Laden Und Einbinden (Pc-Systeme)

    Projektierung laden und einbinden (PC-Systeme) 11.1 Übersicht Einleitung Nachdem Sie die Projektierung fertig gestellt und übersetzt haben, müssen Sie diese auf die PCU 50.5 übertragen und in SINUMERIK Operate einbinden. Dabei haben Sie folgende Möglichkeiten: ● Projektierung außerhalb des TIA-Portals auf konventionelle Art übertragen, z. B. per USB-FlashDrive oder Netzwerk.
  • Seite 126 Projektierung laden und einbinden (PC-Systeme) 11.1 Übersicht Voraussetzung ● Die Bildschirmauflösung ist eingestellt (Seite 44). ● Falls zur Laufzeit der Header von SINUMERIK Operate angezeigt werden soll, ist die Bildgröße konfiguriert (Seite 46). ● Der aktuelle Stand der Projektierung ist komplett übersetzt. Siehe: Informationssystem, Stichwort "Projekt, übersetzen".

  • Seite 127: Projektierung Auf Pcu 50.5 Laden

    Projektierung laden und einbinden (PC-Systeme) 11.2 Projektierung auf PCU 50.5 laden 11.2 Projektierung auf PCU 50.5 laden Voraussetzung ● Die Bildschirmauflösung ist eingestellt (Seite 44). ● Die Projektierung ist übersetzt. Siehe: Informationssystem, Stichwort "Projekt, übersetzen". ● Das Zielverzeichnis auf der PCU 50.5 wird als Netzlaufwerk auf dem PG/PC angezeigt. SINUMERIK Integrate Create MyHMI /WinCC V13 Projektierungshandbuch, 02/2014...
  • Seite 128 Projektierung laden und einbinden (PC-Systeme) 11.2 Projektierung auf PCU 50.5 laden Vorgehen Um die Projektdateien über das TIA-Portal auf die PCU 50.5 zu laden, gehen Sie folgendermaßen vor: 1. In der Projektnavigation klicken Sie mit der rechten Maustaste auf das PC-System und wählen Sie "Laden in Gerät >...
  • Seite 129 Projektierung laden und einbinden (PC-Systeme) 11.2 Projektierung auf PCU 50.5 laden Ergebnis Die Projektdateien werden in das Verzeichnis auf der PCU 50.5 kopiert, das Sie als Netzlaufwerk definiert haben. Als nächstes binden Sie die Projektierung in SINUMERIK Operate ein (Seite 130). Weitere Informationen Weitere Informationen zum Laden von Projekten finden Sie im Informationssystem des TIA- Portals, Kapitel "Prozesse visualisieren >...

  • Seite 130: Runtime In Sinumerik Operate Einbinden (Pc-Systeme)

    Projektierung laden und einbinden (PC-Systeme) 11.3 Runtime in SINUMERIK Operate einbinden (PC-Systeme) 11.3 Runtime in SINUMERIK Operate einbinden (PC-Systeme) Mit dem Tool "Integration SINUMERIK Operate" binden Sie die Runtime "WinCC RT Advanced" in SINUMERIK Operate ein. Sie können im zugehörigen Dialog verschiedene Einstellungen vornehmen, z.
  • Seite 131 Um die Runtime in SINUMERIK Operate einzubinden, gehen Sie folgendermaßen vor: 1. Auf dem PC-System (z. B. PCU 50.5) klicken Sie im Windows-Startmenü auf "Start > Siemens Automation > SINUMERIK > Integration Sinumerik Operate Deutsch Tool". Der Dialog "Integration SINUMERIK Operate" wird geöffnet.
  • Seite 132 Projektierung laden und einbinden (PC-Systeme) 11.3 Runtime in SINUMERIK Operate einbinden (PC-Systeme) Nr. Feld Bedeutung/Aktion ④ SINUMERIK HMI Hier kann festgelegt werden, ob der Header von SINUMERIK Operate Header sichtbar (Anzeige des Bedienbereichs, der Betriebsart, Alarme usw.) innerhalb der WinCC-Applikation sichtbar ist. NEIN: Header ist nicht sichtbar.

  • Seite 133: A.1 Sinumerik-Funktionen, Die Über Bestimmte Ereignisse Der Wincc Rt Advanced Ausgelöst Werden Können

    Anhang SINUMERIK-Funktionen, die über bestimmte Ereignisse der WinCC RT Advanced ausgelöst werden können Einleitung Nachfolgend aufgelistete Tabellen beinhalten für die jeweiligen WinCC Objekte und dessen Ereignisse die Funktionen, die bei SINUMERIK mit SIMATIC Paneln zur Anwendung kommen. Diese Funktionen sind mit einem Kreuz in der Tabelle gekennzeichnet. In den folgenden fünf Tabellen sind das die WinCC Objekte ●...
  • Seite 134 Anhang A.1 SINUMERIK-Funktionen, die über bestimmte Ereignisse der WinCC RT Advanced ausgelöst werden können Objekt Variablen Funktionstaste Global Lokal Ereignis Wert- Obergrenze Untergrenze Los- Drücken Los-lassen Drücken änderung überschritten unterschritten lassen Funktionen StartNCPIService ResetNC ConfigureNCMachineData ScreenObjectCursorUp ScreenObjectCursorDown ScreenObjectPageUp ScreenObjectPageDown PartProgramListSelectNCP artProgram PartProgramListDirUp PartProgramListDirDown...
  • Seite 135 Anhang A.1 SINUMERIK-Funktionen, die über bestimmte Ereignisse der WinCC RT Advanced ausgelöst werden können SINUMERIK-Funktionen, die über bestimmte Ereignisse der WinCC RT Advanced ausgelöst werden können Teil 3 Objekt Bild Meldungen Alarm Event Ereignisse Loaded Cleared Activate Clear Acknowledge Edit Activate Clear Edit...
  • Seite 136 Anhang A.1 SINUMERIK-Funktionen, die über bestimmte Ereignisse der WinCC RT Advanced ausgelöst werden können SINUMERIK-Funktionen, die über bestimmte Ereignisse der WinCC RT Advanced ausgelöst werden können Teil 4 Objekte Script OCX (ScreenItem) InScripts Ereignis Press, Release, Click, Activate Deactivate Change(or Toggle when used on a Switch), SwitchOn, SwitchOff Funktionen...

  • Seite 137: Index

    Index NC-Editor, 28 Verbindungen, 52, 56 Eigenschaften NC-Teileprogramm, 98 Adress-Multiplexen, 78 aktivieren Projektsprache, 118 Alarm Alarmtext, 82 Hochlauf, 131 projektieren, 80, 86 quittieren, 111 Verzeichnis, 82 Kommunikation Kommunikationskanal, 55, 59 Kommunikationsparameter, 56 Bedienbereich Kommunikationsprinzip, 15 ergänzen, 37 Kommunikationstreiber, 28 Bediengerät Auflösung, 44 Panel, 31, 47 PC, 30, 39, 55...
  • Seite 138 Index Projektierung Verbindung, (Kommunikation) Alarm, 80, 86 Auswahlfeld Verbindungen, Bedienbereich, 40 HMI-Verbindung, Projektsprache Verfahrsatz, 105 aktivieren, 118 deaktivieren, 118 Zyklus, 106 Runtime Runtimesysteme, 39 Software, 42 Sprachumschaltung, 119 WinCC RT Advanced, 40 Schlüsselschalter, 109, 132 Schnittstelle Ethernet, 56 SINUMERIK Operate Sinumerik Operate Integration, 14, (Integration SINUMERIK Operate) Sprachumschaltung, 119...

Diese Anleitung auch für:

Sinumerik 840d sl

Inhaltsverzeichnis
