Hinweis
Anzeige des aktuellen Koordinatensystems
Auf der HMI-Bedienoberfläche wird auch bei aktiver "Istwertanzeige bezogen auf das ENS"
das WKS als Koordinatensystem angezeigt, auf das sich die Istwertanzeige bezieht.
Beispiel
Istwertanzeige bezogen auf das WKS bzw. ENS
Code (Ausschnitt)
N10 X100
N20 X0
N30 $P_PFRAME = CTRANS(X,10)
N40 X100
11.4.7 Werkstückkoordinatensystem (WKS)
Werkstückkoordinatensystem WKS
Das Werkstückkoordinatensystem (WKS) ist die Basis für die Programmierung.
Bild 11-20
Grundfunktionen
Funktionshandbuch, 05/2017, A5E40870716

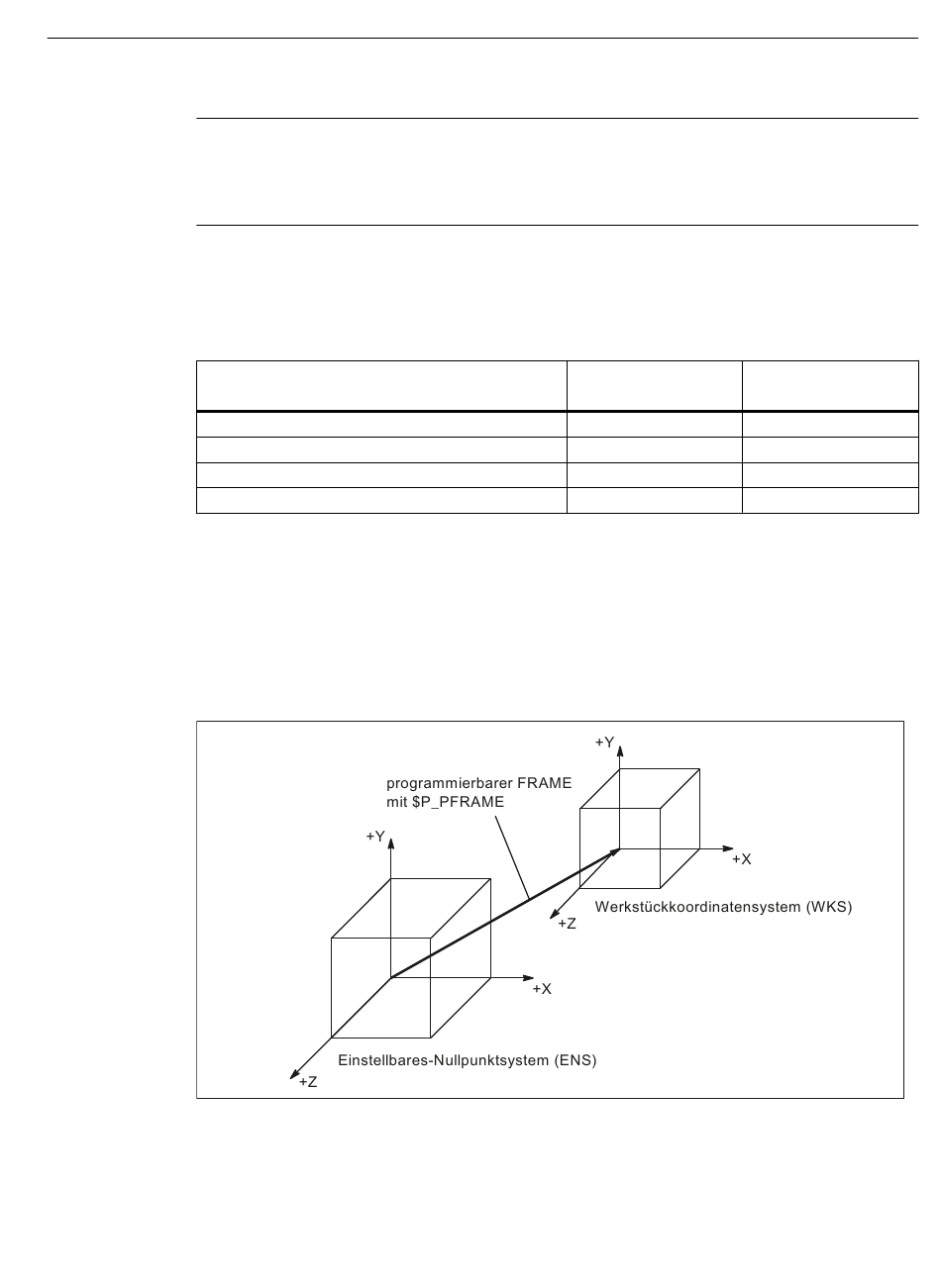

Programmierbarer FRAME zwischen ENS und WKS
K2: Achsen, Koordinatensysteme, Frames
11.4 Koordinatensysteme
Istwertanzeige: Istwertanzeige:
Achse X (WKS) Achse X (ENS)
100 100
0 0
0 10
100 110
