Die Prozesse sind jetzt verbunden. Ein Pfeil zeigt die Richtung des Datenflusses
(von – zu) an. Der Quellenprozess wird vor dem Zielprozess ausgeführt. Die vom
Quellenprozess ausgegebenen Daten stehen dann als Eingabe für den Zielprozess
zur Verfügung. Ein Prozess vom Typ "Auswählen" generiert beispielsweise eine
Ausgabe, die dann als Eingabe für einen Prozess vom Typ "Segment" dienen kann.
Beispiel: Prozessverbindungen
Die Art und Weise, wie Prozesse in einem Ablaufdiagramm verbunden sind, be-
stimmt den Datenfluss.

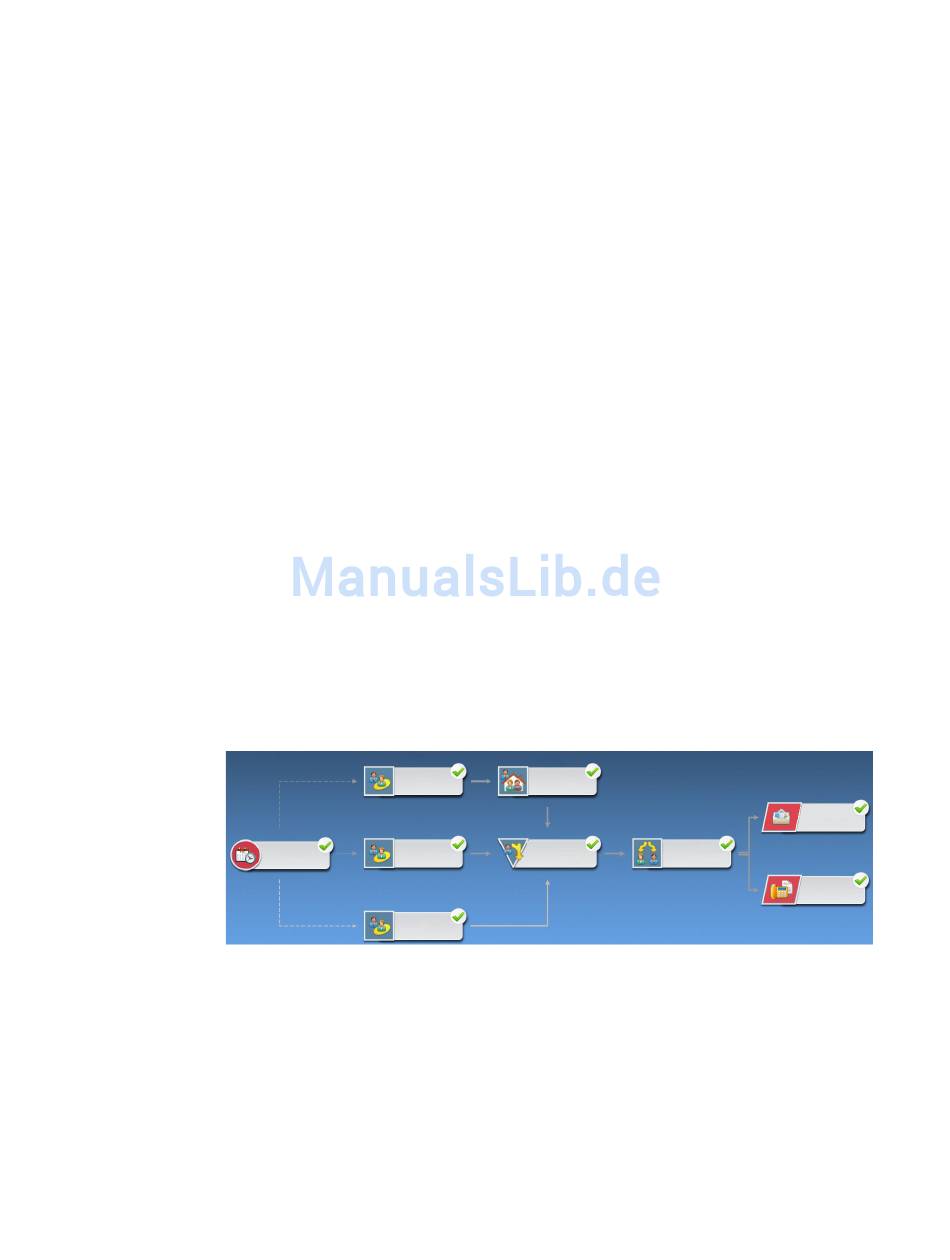

Ablaufdiagramm mit geplanter regelmäßiger Ausführung nachts
Wenn ein Zielprozess Daten von einem Quellenprozess empfängt, wird die Verbin-
dung als durchgezogene Linie dargestellt. Zeitabhängige Beziehungen werden
durch gepunktete Linien dargestellt.
Das folgende Ablaufdiagramm beginnt mit einem Prozess vom Typ "Zeitplan", der
so konfiguriert ist, dass er automatisch in jeder Nacht ausgeführt wird. Die ge-
punkteten Linien vom Prozess "Zeitplan" zu den drei Prozessen des Typs "Aus-
wählen" weisen auf eine zeitliche Abhängigkeit hin, was bedeutet, dass die Prozes-
se "Auswählen" erst ausgeführt werden, nachdem die Ausführung des Prozesses
"Zeitplan" abgeschlossen ist. Es werden jedoch keine Daten vom Prozess "Zeitplan"
an die Prozesse vom Typ "Auswählen" übergeben.
Die durchgezogenen Linien zwischen den anderen Prozessen veranschaulichen den
Datenfluss. So fließen beispielsweise die zusammengeführten Auswahlen vom Pro-
zess "Zusammenführen" (mit der Bezeichnung "Exclusions") in einen Prozess vom
Typ "Segment" (mit der Bezeichnung "SegByScore"). Anschließend fließen die seg-
mentierten Auswahlen in die Prozesse "Mailliste" und "Rufliste", damit die Ange-
bote über verschiedene Kanäle übermittelt werden können.
Darstellung von Verbindungslinien ändern
Es gibt verschiedene Möglichkeiten, um die Darstellung von Verbindungslinien
zwischen Prozessfeldern in einem Ablaufdiagramm zu steuern.
Informationen zu diesem Vorgang
Sie können angeben, ob Verbindungslinien abgewinkelt (geneigt) oder gerade (nur
rechte Winkel) verlaufen. Sie können außerdem steuern, ob Verbindungslinien vor
oder hinter Prozessfeldern angezeigt werden.
