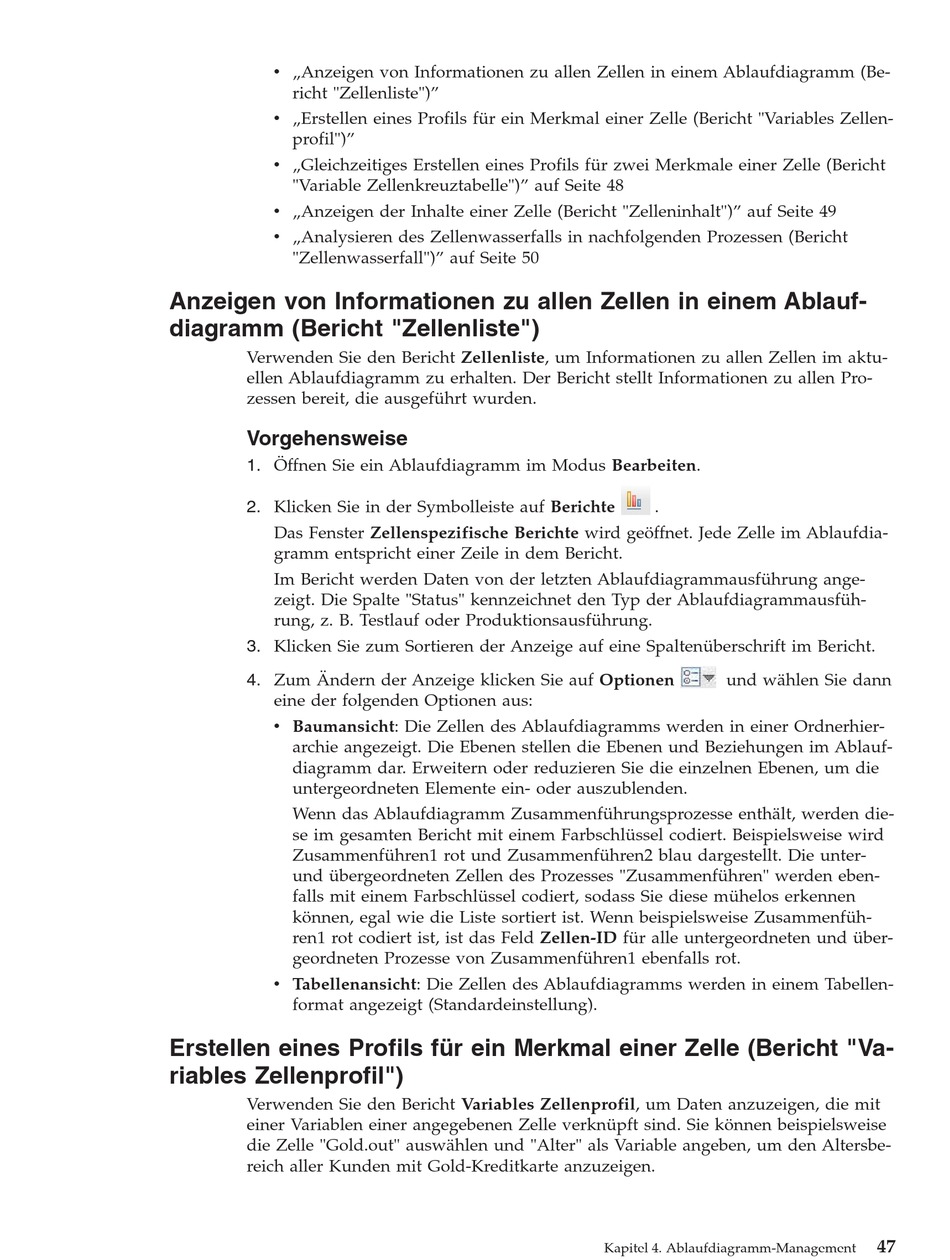

v „Anzeigen von Informationen zu allen Zellen in einem Ablaufdiagramm (Be-
richt "Zellenliste")"
v „Erstellen eines Profils für ein Merkmal einer Zelle (Bericht "Variables Zellen-
profil")"
v „Gleichzeitiges Erstellen eines Profils für zwei Merkmale einer Zelle (Bericht
"Variable Zellenkreuztabelle")" auf Seite 48
v „Anzeigen der Inhalte einer Zelle (Bericht "Zelleninhalt")" auf Seite 49
v „Analysieren des Zellenwasserfalls in nachfolgenden Prozessen (Bericht
"Zellenwasserfall")" auf Seite 50
Anzeigen von Informationen zu allen Zellen in einem Ablauf-
diagramm (Bericht "Zellenliste")
Verwenden Sie den Bericht Zellenliste, um Informationen zu allen Zellen im aktu-
ellen Ablaufdiagramm zu erhalten. Der Bericht stellt Informationen zu allen Pro-
zessen bereit, die ausgeführt wurden.
Vorgehensweise
1. Öffnen Sie ein Ablaufdiagramm im Modus Bearbeiten.
2. Klicken Sie in der Symbolleiste auf Berichte
Das Fenster Zellenspezifische Berichte wird geöffnet. Jede Zelle im Ablaufdia-
gramm entspricht einer Zeile in dem Bericht.
Im Bericht werden Daten von der letzten Ablaufdiagrammausführung ange-
zeigt. Die Spalte "Status" kennzeichnet den Typ der Ablaufdiagrammausfüh-
rung, z. B. Testlauf oder Produktionsausführung.
3. Klicken Sie zum Sortieren der Anzeige auf eine Spaltenüberschrift im Bericht.
4. Zum Ändern der Anzeige klicken Sie auf Optionen
eine der folgenden Optionen aus:
v Baumansicht: Die Zellen des Ablaufdiagramms werden in einer Ordnerhier-
archie angezeigt. Die Ebenen stellen die Ebenen und Beziehungen im Ablauf-
diagramm dar. Erweitern oder reduzieren Sie die einzelnen Ebenen, um die
untergeordneten Elemente ein- oder auszublenden.
Wenn das Ablaufdiagramm Zusammenführungsprozesse enthält, werden die-
se im gesamten Bericht mit einem Farbschlüssel codiert. Beispielsweise wird
Zusammenführen1 rot und Zusammenführen2 blau dargestellt. Die unter-
und übergeordneten Zellen des Prozesses "Zusammenführen" werden eben-
falls mit einem Farbschlüssel codiert, sodass Sie diese mühelos erkennen
können, egal wie die Liste sortiert ist. Wenn beispielsweise Zusammenfüh-
ren1 rot codiert ist, ist das Feld Zellen-ID für alle untergeordneten und über-
geordneten Prozesse von Zusammenführen1 ebenfalls rot.
v Tabellenansicht: Die Zellen des Ablaufdiagramms werden in einem Tabellen-
format angezeigt (Standardeinstellung).
Erstellen eines Profils für ein Merkmal einer Zelle (Bericht "Va-
riables Zellenprofil")
Verwenden Sie den Bericht Variables Zellenprofil, um Daten anzuzeigen, die mit
einer Variablen einer angegebenen Zelle verknüpft sind. Sie können beispielsweise
die Zelle "Gold.out" auswählen und "Alter" als Variable angeben, um den Altersbe-
reich aller Kunden mit Gold-Kreditkarte anzuzeigen.
.
und wählen Sie dann
Kapitel 4. Ablaufdiagramm-Management
47
