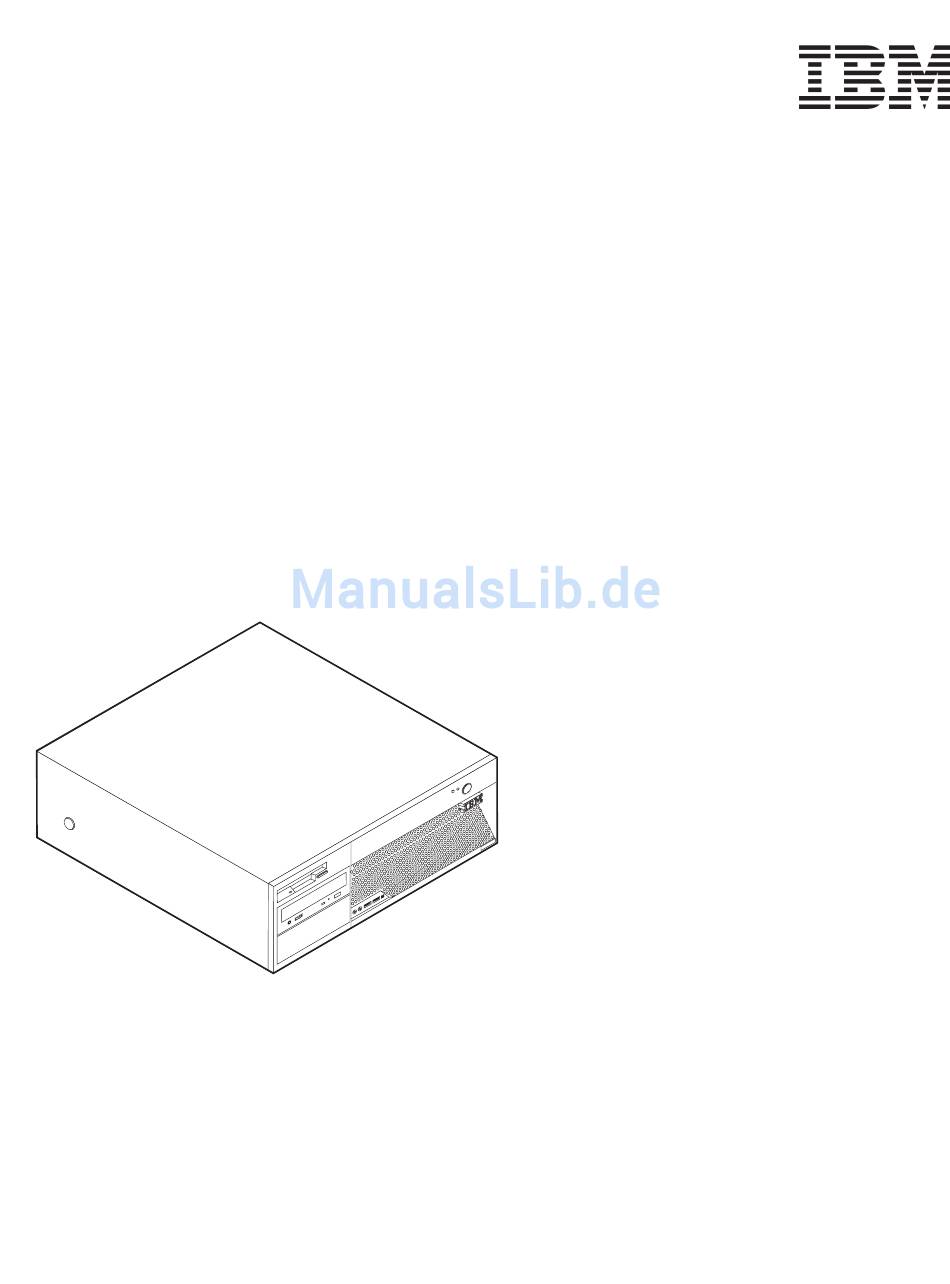

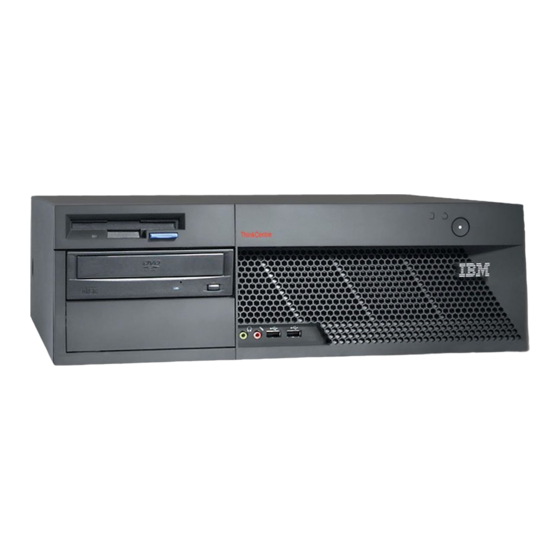

- Seite 1 ThinkCentre Handbuch zum Entfernen und Austauschen von Hardware Typen 8141, 8142, 8145 Typen 8420, 8421, 8426 n t r in k...
- Seite 3 ThinkCentre Handbuch zum Entfernen und Austauschen von Hardware Typen 8141, 8142, 8145 Typen 8420, 8421, 8426...
- Seite 4 Marken anderer Unternehmen/Hersteller werden anerkannt. Erste Ausgabe (Juni 2004) Diese Veröffentlichung ist eine Übersetzung des Handbuchs IBM ThinkCentre Hardware Removal and Replacement Guide Types 8141, 8142, 8145, Types 8420, 8421, and 8426, IBM Teilenummer 19R0805, herausgegeben von International Business Machines Corporation, USA ©...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ....v Systemplatine entfernen und austauschen Mikroprozessor entfernen und austauschen . Informationsquellen . Festplattenlaufwerk entfernen und austauschen. . . 12 Erforderliche Werkzeuge . SATA-Festplattenlaufwerk anschließen . . - Seite 6 Handbuch zum Entfernen und Austauschen von Hardware...
-
Seite 7: Übersicht
Softwarewiederherstellung. Informationen zu Unterstützung, Service und Gewähr- leistung sind ebenfalls in dieser Broschüre enthalten. Access IBM, das Sie auf Ihrem Desktop finden, bietet Links zu weiteren Informati- onen zu Ihrem Computer. Wenn Sie einen Internetzugang haben, können Sie die aktuellen Handbücher zu Ihrem Computer aus dem World Wide Web herunterladen. - Seite 8 v Behandeln Sie Zusatzeinrichtungen immer mit Sorgfalt. Fassen Sie Adapter und Speichermodule nur an den Kanten an. Berühren Sie keine offen liegende Schalt- logik. v Achten Sie darauf, dass die Komponenten nicht von anderen Personen berührt werden. v Bei der Installation einer neuen Zusatzeinrichtung bringen Sie die antistatische Verpackung mit der Zusatzeinrichtung mindestens zwei Sekunden lang mit einer Metallabdeckung am Erweiterungssteckplatz oder mit einer anderen unlackier- ten Oberfläche am Computer in Berührung.
-
Seite 9: Durch Den Kunden Austauschbare Funktionseinheiten (Crus) Austauschen
Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Abdeckung entfernen Wichtige Information Schalten Sie den Computer aus, und lassen Sie ihn 3 bis 5 Minuten abküh-... -
Seite 10: Netzteil Entfernen Und Austauschen
Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Dieser Abschnitt enthält Anweisungen zum Entfernen und Austauschen des Netz- teils. - Seite 11 2. Entfernen Sie die vier Schrauben an der Rückseite des Gehäuses. 3. Klappen Sie die Laufwerkpositionsbaugruppe nach oben, um auf die System- platine zugreifen zu können. 4. Ziehen Sie alle Netzkabel von den Laufwerken und der Systemplatine ab. Ent- fernen Sie die Kabel aus den Kabelklemmen und Kabelbindern. Siehe hierzu Abb.
-
Seite 12: Systemplatine Entfernen Und Austauschen
Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Handbuch zum Entfernen und Austauschen von Hardware... - Seite 13 Dieser Abschnitt enthält Anweisungen zum Entfernen und Austauschen der Systemplatine. 1. Entfernen Sie die Abdeckung. Diesbezügliche Anweisungen finden Sie im Abschnitt „Abdeckung entfernen” auf Seite 1. 2. Entfernen Sie alle PCI-Adapter. Diesbezügliche Anweisungen finden Sie im Abschnitt „PCI-Adapter entfernen und austauschen” auf Seite 15. 3.
- Seite 14 5. Entfernen Sie die sieben Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist, und schieben Sie die Systemplatine in Richtung der Laufwerk- positionsbaugruppe. Heben Sie sie vorsichtig heraus. 6. Merken Sie sich die Positionen der DIMMs, und entfernen Sie diese dann von der Systemplatine.
-
Seite 15: Mikroprozessor Entfernen Und Austauschen
Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Wichtig Fahren Sie den Computer spätestens eine Stunde vor dem Entfernen des... - Seite 16 Wenn Sie den alten Kühlkörper mit dem neuen Mikroprozessor verwenden, über- hitzt sich der Computer möglicherweise und schaltet sich in regelmäßigen Abstän- den ab. Dieser Abschnitt enthält Anweisungen zum Entfernen und Austauschen des Mikro- prozessors. 1. Entfernen Sie die Abdeckung. Diesbezügliche Anweisungen finden Sie im Abschnitt „Abdeckung entfernen”...
- Seite 17 4. Lösen Sie den Hebel 2 , der den Mikroprozessor 1 sichert. Drehen Sie dann die Mikroprozessorhalterung 3 vollständig in die aufgerichtete Posi- tion. 5. Entfernen Sie den Mikroprozessor mit Hilfe des Vakuumstifts 1 von der Systemplatine. Wichtige Information Berühren Sie nicht die vergoldeten Kontakte unten am Mikroprozessor. Wenn Sie den Mikroprozessor berühren müssen, berühren Sie nur die Seiten.
- Seite 18 6. Vergewissern Sie sich, dass der Hebel an der Mikroprozessorhalterung sich in der vollständig aufgerichteten Position befindet. 7. Wenn Sie einen neuen Mikroprozessor 2 installieren, lösen Sie die schwarze Abdeckung 3 , die die vergoldeten Kontakte am Mikroprozessor schützt, ent- fernen Sie sie aber nicht.
- Seite 19 9. Verwenden Sie den Vakuumstift, um den Mikroprozessor gerade in den Sys- templatinenstecksockel abzusenken. 10. Senken Sie die Mikroprozessorhalterung 3 ab, und klappen Sie dann den Hebel 2 nach unten, um die Halterung zu sichern. Vergewissern Sie sich, dass der Hebel fest in der Position einrastet. Anmerkung: Wenn Sie die Systemplatine austauschen, ist die Mikroprozessor- halterung mit schwarzem Kunststoff abgedeckt.
-
Seite 20: Festplattenlaufwerk Entfernen Und Austauschen
Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Dieser Abschnitt enthält Anweisungen zum Entfernen und Austauschen des Festplattenlaufwerks. -
Seite 21: Sata-Festplattenlaufwerk Anschließen
4. Heben Sie das Festplattenlaufwerk und die Halterung an, um sie aus der Laufwerkposition zu entfernen. 5. Merken Sie sich die Ausrichtung des Festplattenlaufwerks in der Kunststoff- halterung. 6. Entfernen Sie das Laufwerk, indem Sie den Kunststoff so weit biegen, dass Sie das Laufwerk herausschieben können. -
Seite 22: Speicher Entfernen Und Austauschen
Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Dieser Abschnitt enthält Anweisungen zum Entfernen und Austauschen von Spei- cher. -
Seite 23: Pci-Adapter Entfernen Und Austauschen
Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Dieser Abschnitt enthält Anweisungen zum Entfernen und Austauschen eines PCI- Adapters. - Seite 24 3. Öffnen Sie die Adapterverriegelung, und entfernen Sie den ausgefallenen Adap- ter. 4. Nehmen Sie den neuen Adapter aus der antistatischen Verpackung. 5. Installieren Sie den neuen Adapter im entsprechenden Steckplatz auf der Systemplatine, und schließen Sie die Adapterverriegelung. 6. Klappen Sie die Laufwerkpositionsbaugruppe wieder in die normale Position. 7.
-
Seite 25: Austausch Von Durch Den Kunden Austauschbaren Funktionseinheiten (Crus) Abschließen
Austausch von durch den Kunden austauschbaren Funktionseinheiten (CRUs) abschließen Nachdem Sie die erforderlichen Arbeiten an den durch den Kunden austauschba- ren Funktionseinheiten (CRUs) vorgenommen haben, müssen Sie alle entfernten Komponenten wieder installieren, die Abdeckung wieder anbringen und alle Kabel, einschließlich der Netz- und Telefonkabel, wieder anschließen. 1. - Seite 26 5. Schließen Sie alle externen Kabel und Netzkabel wieder an den Computer an. 1 PCI-Steckplätze 9 Diagnoseanzeigen 2 PCI Express-Steckplatz (x1) 10 Netzteilanschluss 3 PCI Express-Grafikkartensteckplatz (x16) 11 Audioausgangsanschluss 4 Ethernet-Anschluss 12 Audioeingangsanschluss 5 USB-Anschlüsse 13 Anschluss für VGA-Bildschirm 6 Mausanschluss 14 Serieller Anschluss 7 Parallelanschluss 15 Tastaturanschluss...
- Seite 28 Teilenummer: 19R0811 (1P) P/N: 19R0811...
