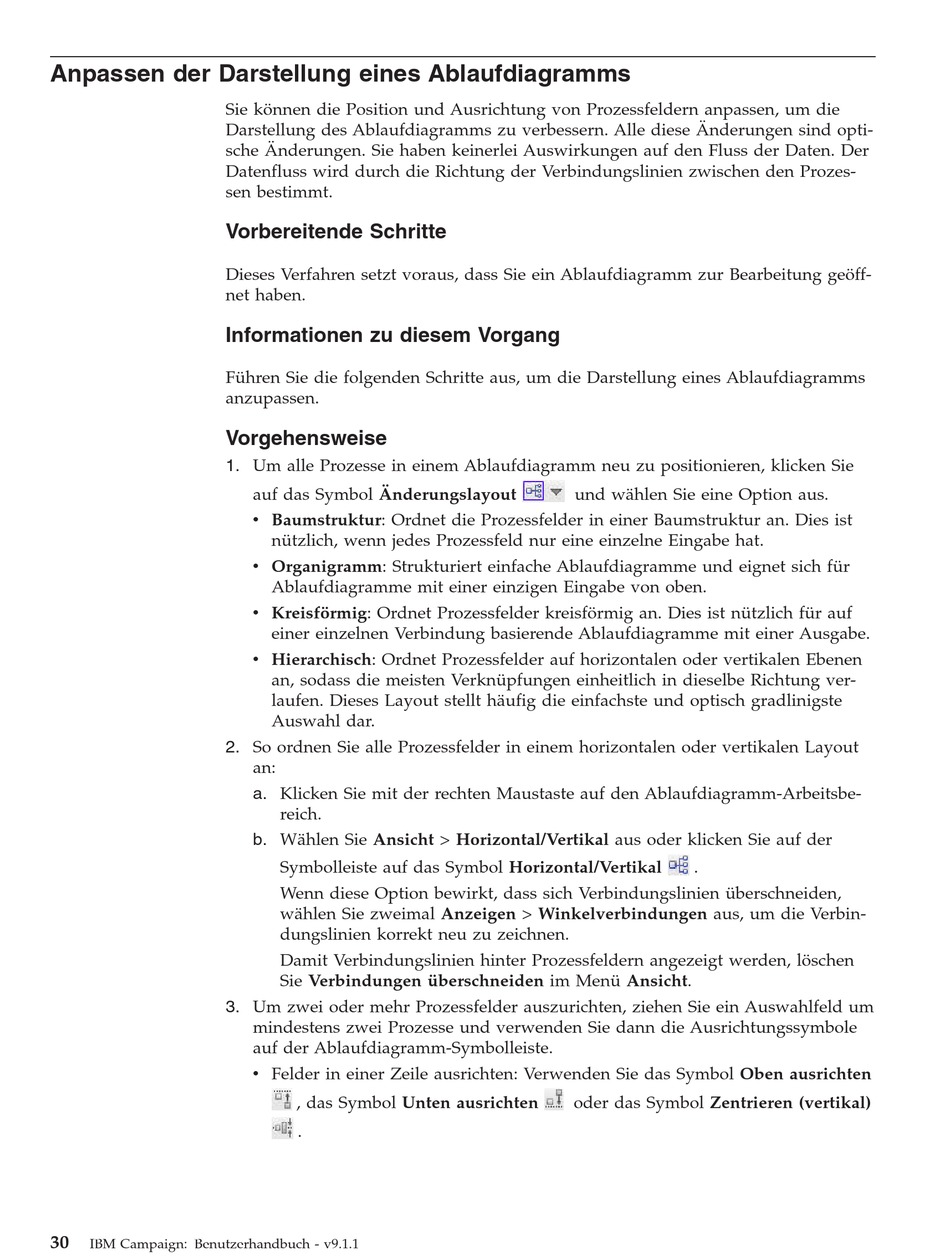

Anpassen der Darstellung eines Ablaufdiagramms
Sie können die Position und Ausrichtung von Prozessfeldern anpassen, um die
Darstellung des Ablaufdiagramms zu verbessern. Alle diese Änderungen sind opti-
sche Änderungen. Sie haben keinerlei Auswirkungen auf den Fluss der Daten. Der
Datenfluss wird durch die Richtung der Verbindungslinien zwischen den Prozes-
sen bestimmt.
Vorbereitende Schritte
Dieses Verfahren setzt voraus, dass Sie ein Ablaufdiagramm zur Bearbeitung geöff-
net haben.
Informationen zu diesem Vorgang
Führen Sie die folgenden Schritte aus, um die Darstellung eines Ablaufdiagramms
anzupassen.
Vorgehensweise
1. Um alle Prozesse in einem Ablaufdiagramm neu zu positionieren, klicken Sie
2. So ordnen Sie alle Prozessfelder in einem horizontalen oder vertikalen Layout
3. Um zwei oder mehr Prozessfelder auszurichten, ziehen Sie ein Auswahlfeld um
30
IBM Campaign: Benutzerhandbuch - v9.1.1
auf das Symbol Änderungslayout
v Baumstruktur: Ordnet die Prozessfelder in einer Baumstruktur an. Dies ist
nützlich, wenn jedes Prozessfeld nur eine einzelne Eingabe hat.
v Organigramm: Strukturiert einfache Ablaufdiagramme und eignet sich für
Ablaufdiagramme mit einer einzigen Eingabe von oben.
v Kreisförmig: Ordnet Prozessfelder kreisförmig an. Dies ist nützlich für auf
einer einzelnen Verbindung basierende Ablaufdiagramme mit einer Ausgabe.
v Hierarchisch: Ordnet Prozessfelder auf horizontalen oder vertikalen Ebenen
an, sodass die meisten Verknüpfungen einheitlich in dieselbe Richtung ver-
laufen. Dieses Layout stellt häufig die einfachste und optisch gradlinigste
Auswahl dar.
an:
a. Klicken Sie mit der rechten Maustaste auf den Ablaufdiagramm-Arbeitsbe-
reich.
b. Wählen Sie Ansicht > Horizontal/Vertikal aus oder klicken Sie auf der
Symbolleiste auf das Symbol Horizontal/Vertikal
Wenn diese Option bewirkt, dass sich Verbindungslinien überschneiden,
wählen Sie zweimal Anzeigen > Winkelverbindungen aus, um die Verbin-
dungslinien korrekt neu zu zeichnen.
Damit Verbindungslinien hinter Prozessfeldern angezeigt werden, löschen
Sie Verbindungen überschneiden im Menü Ansicht.
mindestens zwei Prozesse und verwenden Sie dann die Ausrichtungssymbole
auf der Ablaufdiagramm-Symbolleiste.
v Felder in einer Zeile ausrichten: Verwenden Sie das Symbol Oben ausrichten
, das Symbol Unten ausrichten
.
und wählen Sie eine Option aus.
.
oder das Symbol Zentrieren (vertikal)
