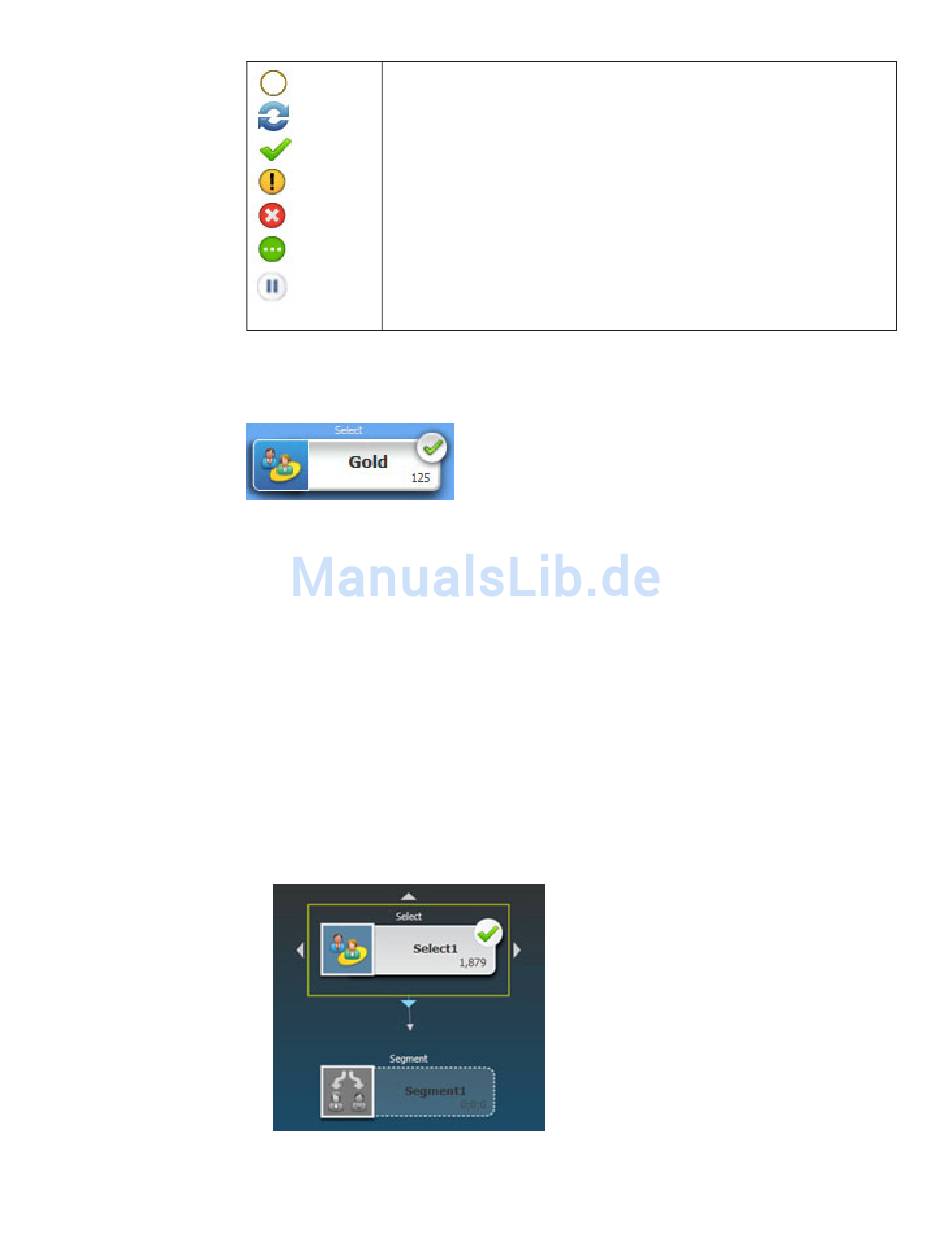

Ein Prozessfeld mit dem Symbol für eine abgeschlossene Prozessausführung ist un-
ten abgebildet.
Verbinden von Prozessen in Ablaufdiagrammen
Durch das Verbinden von Prozessen in einem Ablaufdiagramm legen Sie die Rich-
tung des Datenflusses und die Reihenfolge fest, in der die Prozesse ausgeführt
werden. Wenn Sie Prozesse innerhalb des Arbeitsbereichs verschieben, bleiben vor-
handene Verbindungen erhalten und werden grafisch an die neue Position ange-
passt. Diese grafische Anpassung wirkt sich nicht auf den Datenfluss aus. Sie be-
einflussen den Datenfluss nur durch das Hinzufügen oder Löschen von
Verbindungen.
Vorgehensweise
1. Öffnen Sie ein Kampagnenablaufdiagramm zur Bearbeitung.
2. Bewegen Sie den Cursor über das Prozessfeld, das Sie mit einem anderen Feld
verbinden möchten.
Um das Feld werden vier Pfeile angezeigt.
3. Ziehen Sie einen der Pfeile vom Quellenprozess zum Zielprozess.
Wenn vier Pfeile auf dem Zielprozess angezeigt werden, lassen Sie die Maus-
taste los, um die Verbindung abzuschließen.
Prozess nicht gestartet (wurde nicht ausgeführt)
Prozess wird ausgeführt
Prozessausführung abgeschlossen
Warnung
Fehler
Prozess "Zeitplan" ist bereit, nachfolgende Prozesse zu initialisieren.
(Dieses Symbol wird im Prozess "Zeitplan" erst angezeigt, nachdem das
Ablaufdiagramm ausgeführt wurde.)
Angehalten
Kapitel 5. Prozesskonfiguration
63
