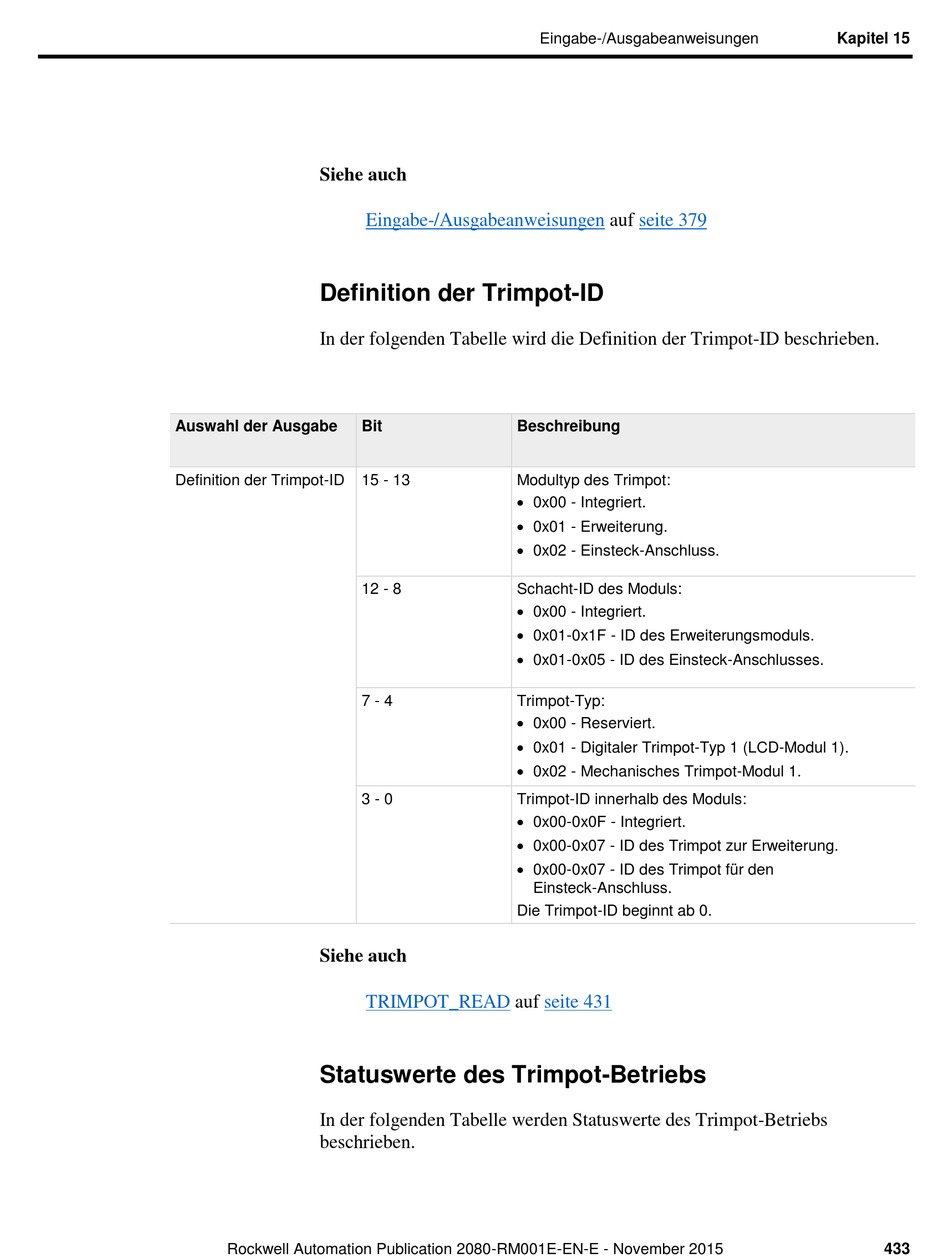

Definition der Trimpot-ID

In der folgenden Tabelle wird die Definition der Trimpot-ID beschrieben.
Auswahl der Ausgabe
Definition der Trimpot-ID
Siehe auch

Statuswerte des Trimpot-Betriebs

In der folgenden Tabelle werden Statuswerte des Trimpot-Betriebs
beschrieben.
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Eingabe-/Ausgabeanweisungen
Eingabe-/Ausgabeanweisungen
Bit Beschreibung
15 - 13 Modultyp des Trimpot:
 0x00 - Integriert.
 0x01 - Erweiterung.
 0x02 - Einsteck-Anschluss.
12 - 8 Schacht-ID des Moduls:
 0x00 - Integriert.
 0x01-0x1F - ID des Erweiterungsmoduls.
 0x01-0x05 - ID des Einsteck-Anschlusses.
7 - 4 Trimpot-Typ:
 0x00 - Reserviert.
 0x01 - Digitaler Trimpot-Typ 1 (LCD-Modul 1).
 0x02 - Mechanisches Trimpot-Modul 1.
3 - 0 Trimpot-ID innerhalb des Moduls:
 0x00-0x0F - Integriert.
 0x00-0x07 - ID des Trimpot zur Erweiterung.
 0x00-0x07 - ID des Trimpot für den
Einsteck-Anschluss.
Die Trimpot-ID beginnt ab 0.
TRIMPOT_READ auf
auf seite 379
seite 431
