Allen-Bradley Micro800 Anweisungen Seite 269

Variable Wert
*.Channel 5
*.TriggerType 0
*.Cmd 3
*.ElementCnt 4
*.Addr 8449
*.Node 2
*_laddr[1] {data}
*_laddr[2] {data}
*_laddr[3] {data}
*_laddr[4] {data}
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Konfiguration einer MSG_MODBUS-Leseoperation

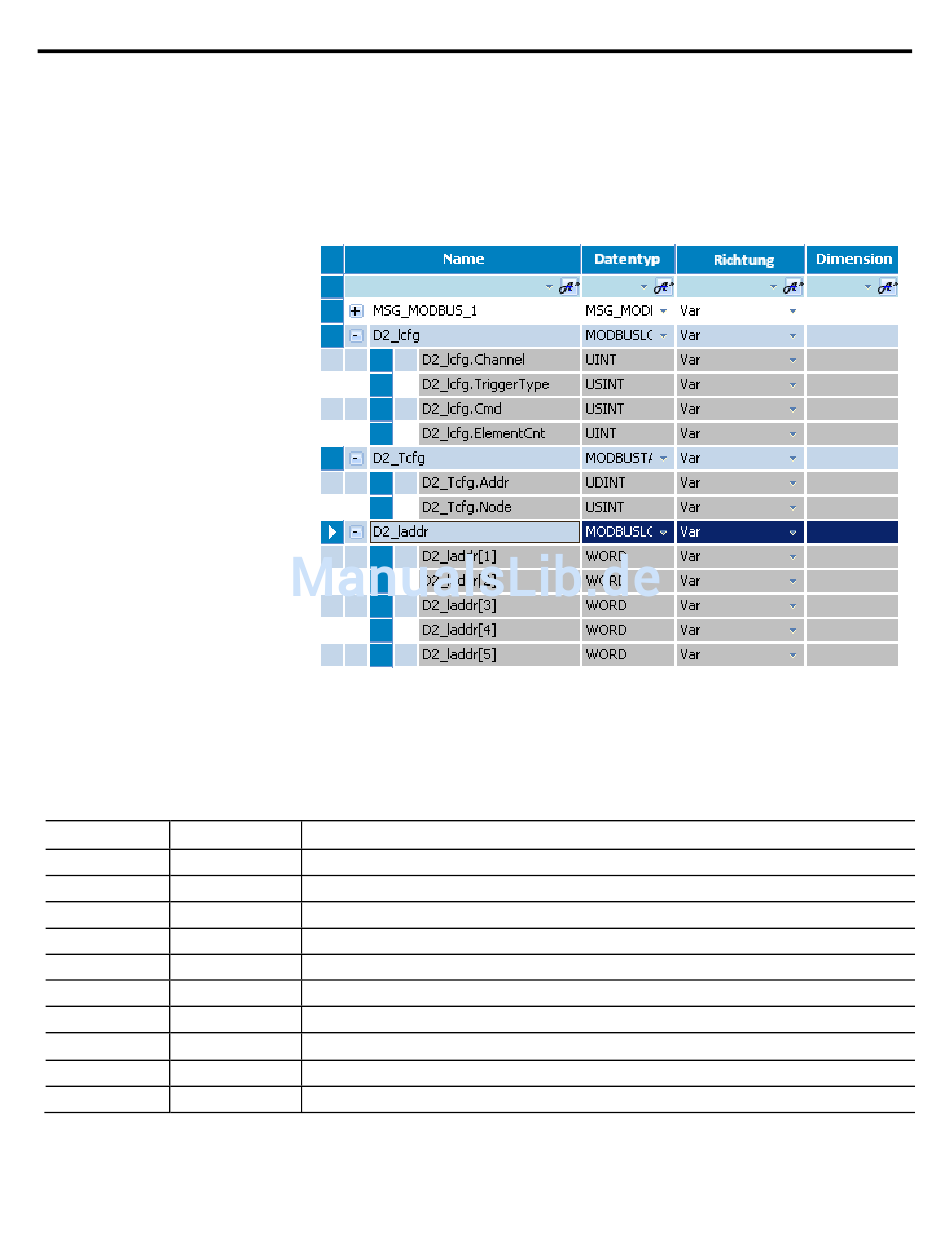

In der folgenden Abbildung werden die Variablenoptionen fü r den
MSG_MODBUS-Anweisungsblock verwendet, um Statusdaten aus einem
PowerFlex 40-Antrieb zu lesen.
Variablen der MSG_MODBUS-Leseoperation
In der folgenden Tabelle werden die Variablen und Werte identifiziert, mit
denen die MSG_MODBUS-Anweisung konfiguriert wird, um Statusdaten
aus einem PowerFlex 4-Frequenzumrichter zu lesen.
Beschreibung
Kanal 5 - Anschlussort des SERIALISOL-Moduls
Auslö sung beim Übergang von FALSE auf TRUE
Modbus-Funktionscode "03" - Read Holding Registers
Länge
Adresse des PowerFlex-Logikstatusworts + 1
Adresse des PowerFlex-Knotens
PowerFlex-Logikstatuswort
PowerFlex-Fehlercode
PowerFlex Soll-Drehzahl (Drehzahlsollwert)
PowerFlex Drehzahlrückfü hrung (Drehzahlistwert)
Kommunikationsanweisungen Kapitel 9
269
