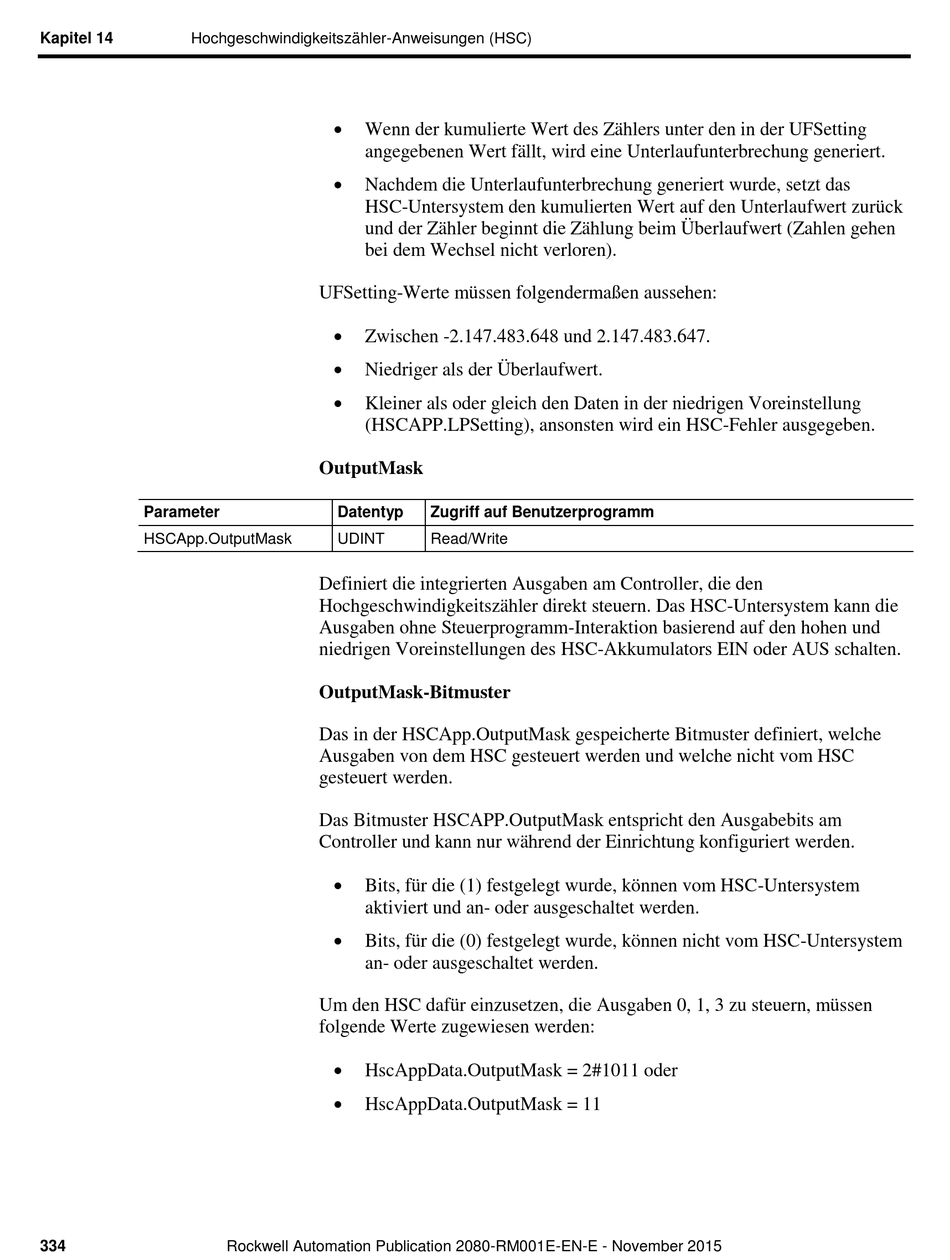

Allen-Bradley Micro800 Anweisungen Seite 334

Kapitel 14 Hochgeschwindigkeitszähler-Anweisungen (HSC)
Parameter
HSCApp.OutputMask
334

Wenn der kumulierte Wert des Zä hlers unter den in der UFSetting
angegebenen Wert fä llt, wird eine Unterlaufunterbrechung generiert.

Nachdem die Unterlaufunterbrechung generiert wurde, setzt das
HSC-Untersystem den kumulierten Wert auf den Unterlaufwert zurü ck
und der Zä hler beginnt die Zä hlung beim Überlaufwert (Zahlen gehen
bei dem Wechsel nicht verloren).
UFSetting-Werte mü ssen folgendermaß en aussehen:

Zwischen -2.147.483.648 und 2.147.483.647.

Niedriger als der Überlaufwert.

Kleiner als oder gleich den Daten in der niedrigen Voreinstellung
(HSCAPP.LPSetting), ansonsten wird ein HSC-Fehler ausgegeben.
OutputMask
Datentyp
UDINT
Definiert die integrierten Ausgaben am Controller, die den
Hochgeschwindigkeitszä hler direkt steuern. Das HSC-Untersystem kann die
Ausgaben ohne Steuerprogramm-Interaktion basierend auf den hohen und
niedrigen Voreinstellungen des HSC-Akkumulators EIN oder AUS schalten.
OutputMask-Bitmuster
Das in der HSCApp.OutputMask gespeicherte Bitmuster definiert, welche
Ausgaben von dem HSC gesteuert werden und welche nicht vom HSC
gesteuert werden.
Das Bitmuster HSCAPP.OutputMask entspricht den Ausgabebits am
Controller und kann nur wä hrend der Einrichtung konfiguriert werden.

Bits, fü r die (1) festgelegt wurde, kö nnen vom HSC-Untersystem
aktiviert und an- oder ausgeschaltet werden.

Bits, fü r die (0) festgelegt wurde, kö nnen nicht vom HSC-Untersystem
an- oder ausgeschaltet werden.
Um den HSC dafü r einzusetzen, die Ausgaben 0, 1, 3 zu steuern, mü ssen
folgende Werte zugewiesen werden:

HscAppData.OutputMask = 2#1011 oder

HscAppData.OutputMask = 11
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Zugriff auf Benutzerprogramm
Read/Write
