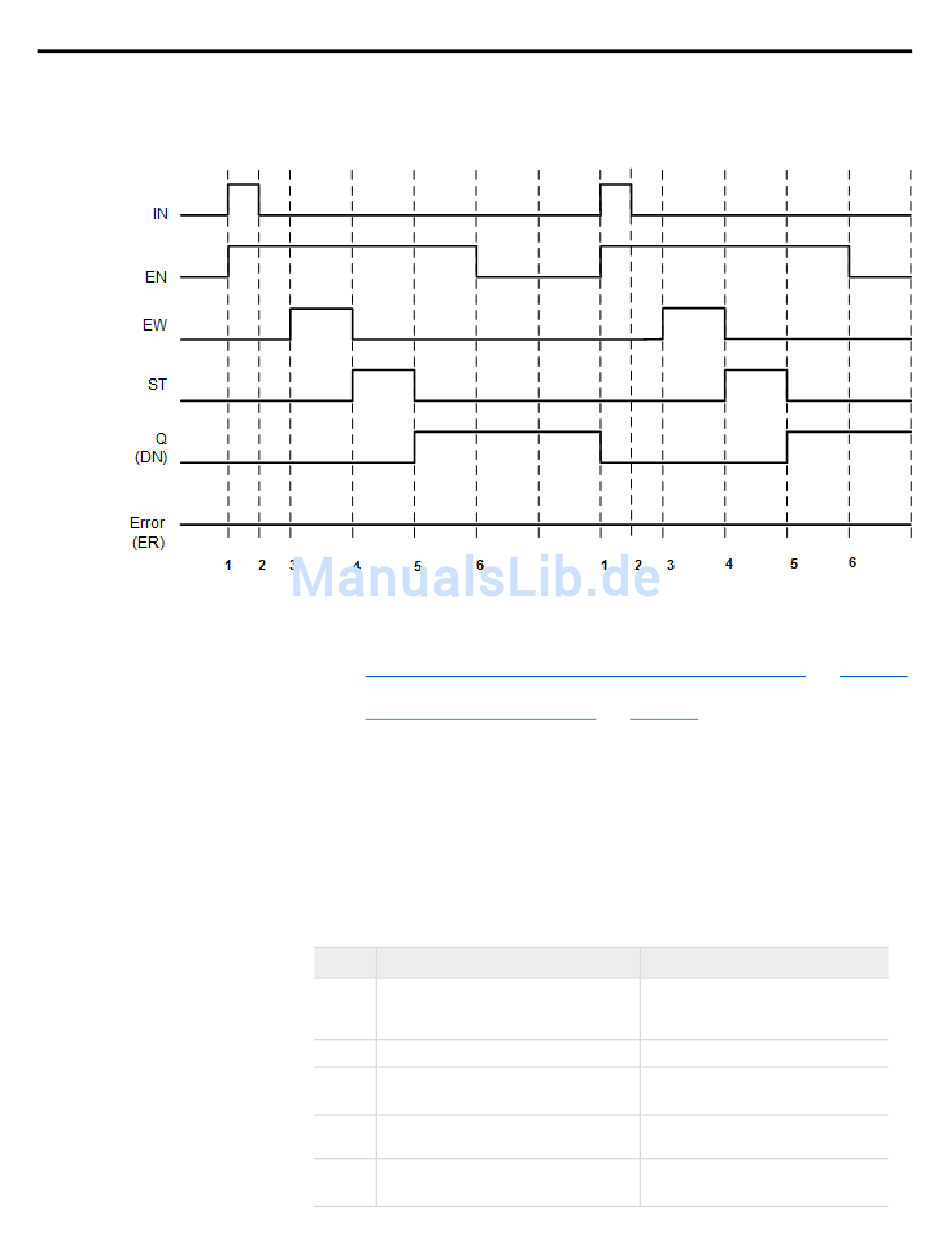

Timer-Diagramm für (Strompfad = FALSE)
Siehe auch
Nachrichtenausfü hrungsprozesse und Timing-Diagramme
Kommunikationsanweisungen
Nachrichtenausführungsprozess (Fehler)
In der folgenden Tabelle werden die Nachrichtenzustä nde und der Bitstatus
fü r jeden Ausfü hrungsschritt beschrieben, die im Timing-Diagramm ermittelt
werden, wenn wä hrend der Ausfü hrung ein Fehler auftritt.
Schritt Nachrichtenbeschreibung
1
Strompfadzustand wird TRUE.
Nachrichtenausfü hrung ist aktiviert.
2
Nachrichtenpuffer wurde abgerufen. EN-Bit wurde festgelegt.
3
Nachrichtenübertragung beginnt.
4
Zeitü berschreitung bei der
Nachrichtenübertragung.
4 - 6
Wenn Strompfadzustand FALSE
wird.
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Kommunikationsanweisungen
auf
seite 185
Bitstatus
EN-Bit wurde festgelegt.
Alle anderen Bits wurden
gelö scht.
EW-Bit wurde gelöscht.
ST-Bit wurde festgelegt.
EW- und ST-Bits verändern sich
nicht.
EN-Bit wurde gelöscht.
ER-Bit wurde festgelegt.
Kapitel 9
auf
seite 224
233
