Parameter
Parametertyp
PUSH
Eingabe
POP
Eingabe
R1
Eingabe
IN
Eingabe
N
Eingabe
EMPTY
Ausgabe
OFLO
Ausgabe
OUT
Ausgabe
wenn N < 1, nimmt STACKINT den Wert 1 an.
wenn N > 128, nimmt STACKINT den Wert 128 an.
Argumente
Datentyp
BOOL
BOOL
BOOL
DINT
DINT
BOOL
BOOL
DINT

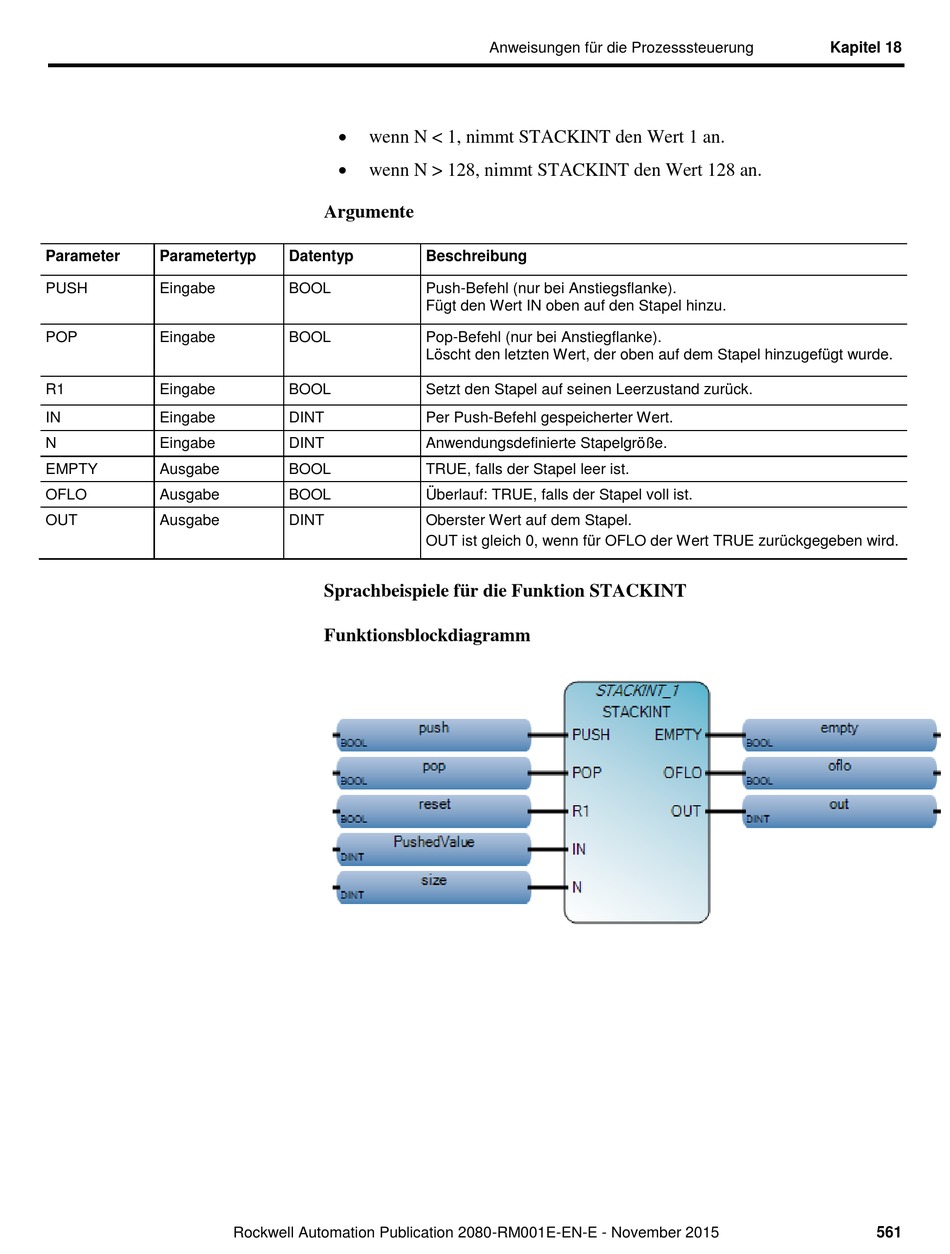

Sprachbeispiele fü r die Funktion STACKINT
Funktionsblockdiagramm
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Anweisungen für die Prozesssteuerung
Beschreibung
Push-Befehl (nur bei Anstiegsflanke).
Fügt den Wert IN oben auf den Stapel hinzu.
Pop-Befehl (nur bei Anstiegflanke).
Löscht den letzten Wert, der oben auf dem Stapel hinzugefü gt wurde.
Setzt den Stapel auf seinen Leerzustand zurück.
Per Push-Befehl gespeicherter Wert.
Anwendungsdefinierte Stapelgröße.
TRUE, falls der Stapel leer ist.
Überlauf: TRUE, falls der Stapel voll ist.
Oberster Wert auf dem Stapel.
OUT ist gleich 0, wenn für OFLO der Wert TRUE zurückgegeben wird.
Kapitel 18
561
