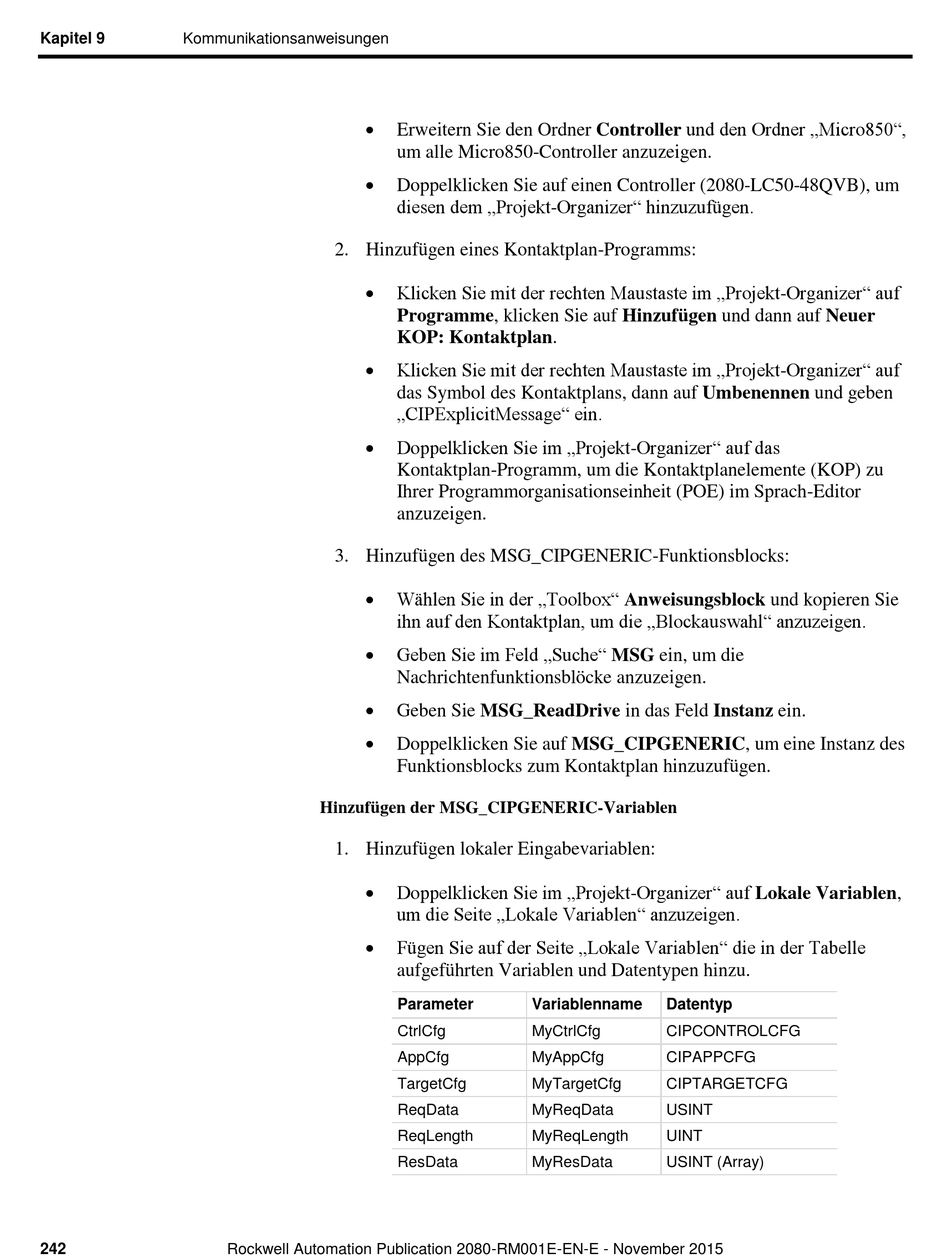

Erweitern Sie den Ordner Controller und den Ordner „Micro850",
um alle Micro850-Controller anzuzeigen.

Doppelklicken Sie auf einen Controller (2080-LC50-48QVB), um
diesen dem „Projekt-Organizer" hinzuzufügen.
2. Hinzufü gen eines Kontaktplan-Programms:

Klicken Sie mit der rechten Maustaste im „Projekt-Organizer" auf
Programme, klicken Sie auf Hinzufü gen und dann auf Neuer
KOP: Kontaktplan.

Klicken Sie mit der rechten Maustaste im „Projekt-Organizer" auf
das Symbol des Kontaktplans, dann auf Umbenennen und geben
„CIPExplicitMessage" ein.

Doppelklicken Sie im „Projekt-Organizer" auf das
Kontaktplan-Programm, um die Kontaktplanelemente (KOP) zu
Ihrer Programmorganisationseinheit (POE) im Sprach-Editor
anzuzeigen.
3. Hinzufü gen des MSG_CIPGENERIC-Funktionsblocks:

Wählen Sie in der „Toolbox" Anweisungsblock und kopieren Sie
ihn auf den Kontaktplan, um die „Blockauswahl" anzuzeigen.

Geben Sie im Feld „Suche" MSG ein, um die
Nachrichtenfunktionsblö cke anzuzeigen.

Geben Sie MSG_ReadDrive in das Feld Instanz ein.

Doppelklicken Sie auf MSG_CIPGENERIC, um eine Instanz des
Funktionsblocks zum Kontaktplan hinzuzufü gen.
Hinzufü gen der MSG_CIPGENERIC-Variablen
1. Hinzufü gen lokaler Eingabevariablen:

Doppelklicken Sie im „Projekt-Organizer" auf Lokale Variablen,
um die Seite „Lokale Variablen" anzuzeigen.

Fügen Sie auf der Seite „Lokale Variablen" die in der Tabelle
aufgefü hrten Variablen und Datentypen hinzu.
Parameter
CtrlCfg
AppCfg
TargetCfg
ReqData
ReqLength
ResData
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Variablenname Datentyp
MyCtrlCfg CIPCONTROLCFG
MyAppCfg CIPAPPCFG
MyTargetCfg CIPTARGETCFG
MyReqData USINT
MyReqLength UINT
MyResData USINT (Array)
