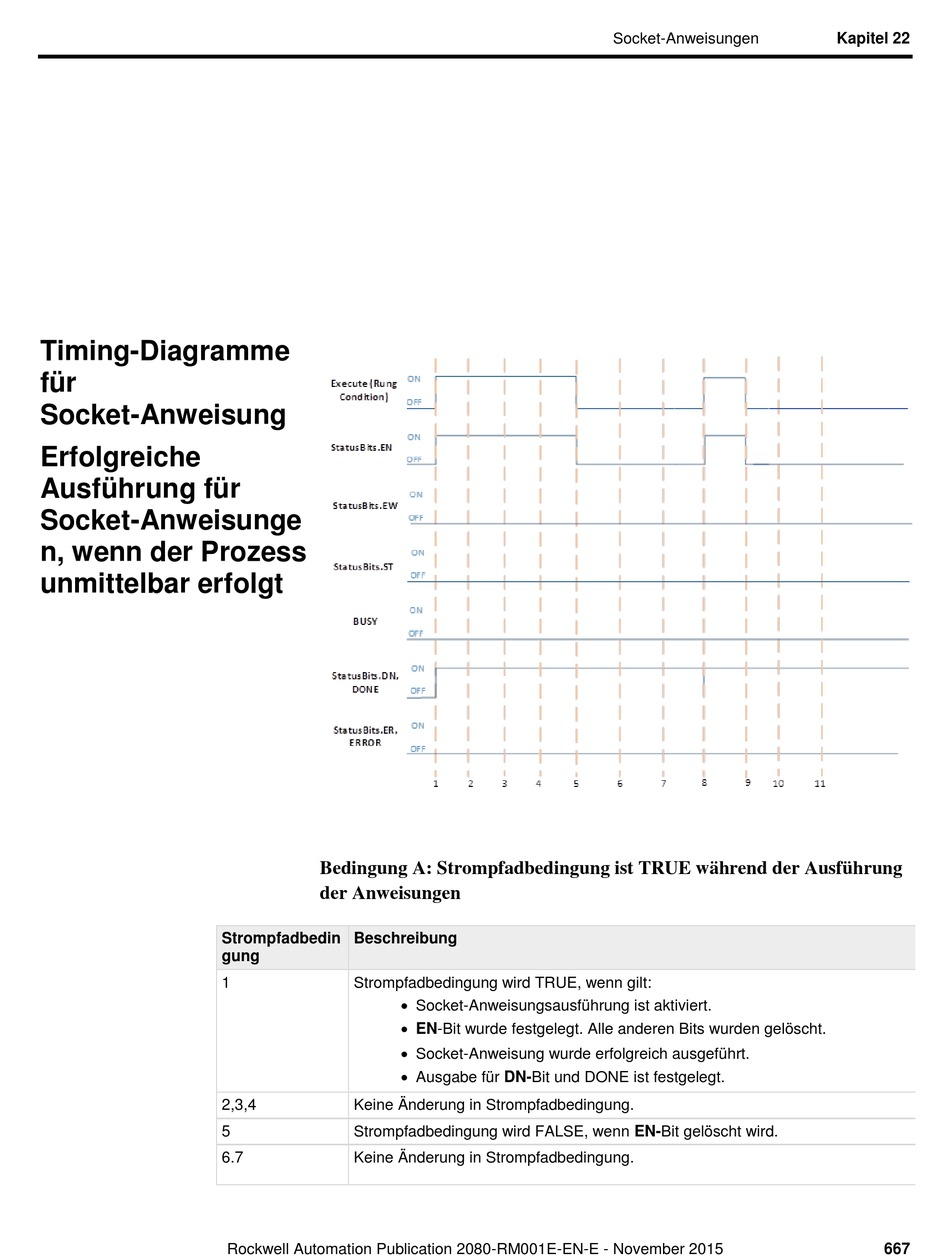

Timing-Diagramme
für
Socket-Anweisung
Erfolgreiche
Ausführung für
Socket-Anweisunge
n, wenn der Prozess

unmittelbar erfolgt

Bedingung A: Strompfadbedingung ist TRUE wä hrend der Ausfü hrung
der Anweisungen
Strompfadbedin Beschreibung
gung
1 Strompfadbedingung wird TRUE, wenn gilt:
 Socket-Anweisungsausführung ist aktiviert.
 EN-Bit wurde festgelegt. Alle anderen Bits wurden gelö scht.
 Socket-Anweisung wurde erfolgreich ausgeführt.
 Ausgabe für DN-Bit und DONE ist festgelegt.
2,3,4 Keine Änderung in Strompfadbedingung.
5 Strompfadbedingung wird FALSE, wenn EN-Bit gelöscht wird.
6.7 Keine Änderung in Strompfadbedingung.
