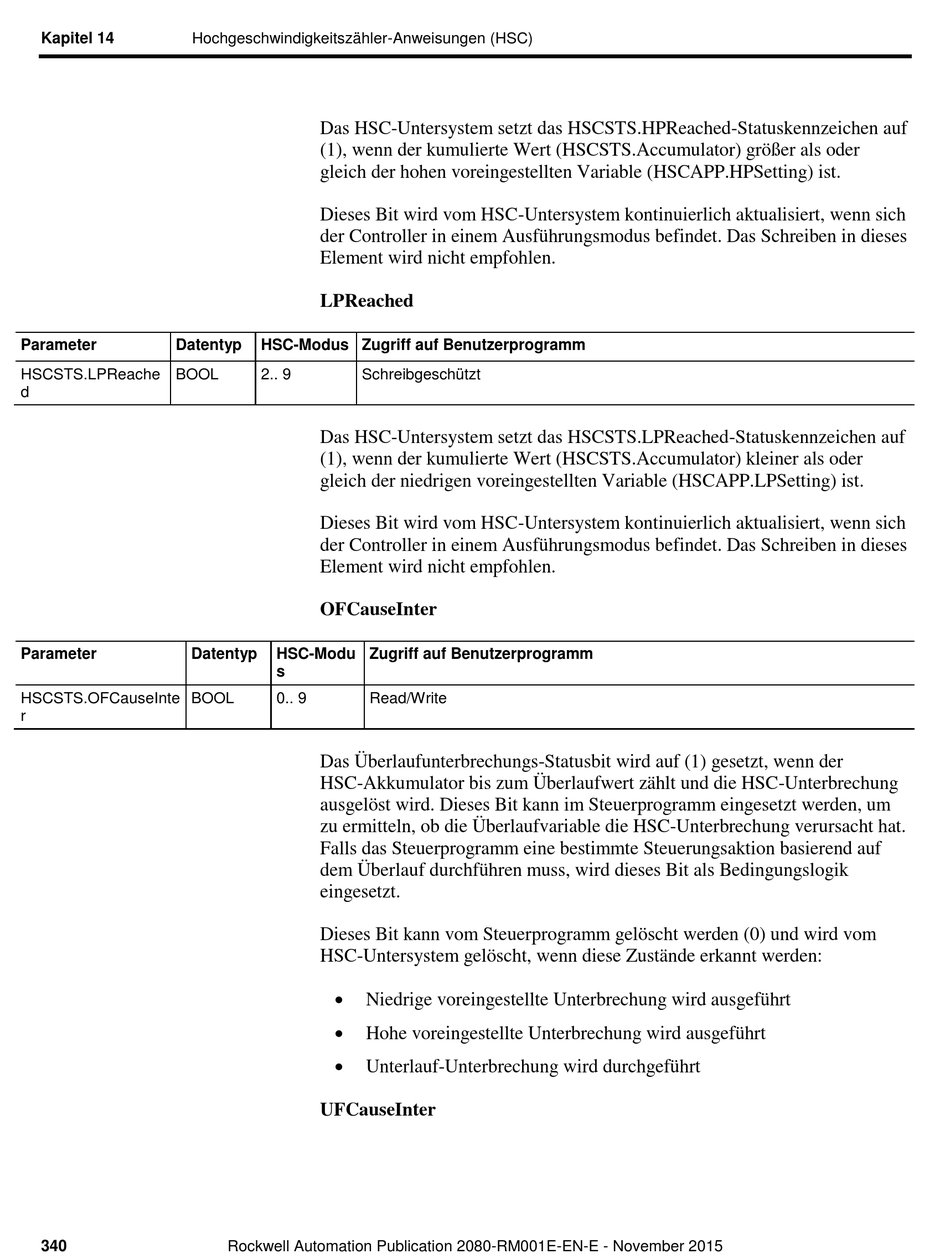

Allen-Bradley Micro800 Anweisungen Seite 340

Vorschau ausblenden Andere Handbücher für Micro800:
Inhaltsverzeichnis

Werbung

Kapitel 14
Hochgeschwindigkeitszähler-Anweisungen (HSC)
Parameter
Datentyp
HSCSTS.LPReache
BOOL
d
Parameter
Datentyp
HSCSTS.OFCauseInte
BOOL
r
340
Das HSC-Untersystem setzt das HSCSTS.HPReached-Statuskennzeichen auf
(1), wenn der kumulierte Wert (HSCSTS.Accumulator) grö ß er als oder
gleich der hohen voreingestellten Variable (HSCAPP.HPSetting) ist.
Dieses Bit wird vom HSC-Untersystem kontinuierlich aktualisiert, wenn sich
der Controller in einem Ausfü hrungsmodus befindet. Das Schreiben in dieses
Element wird nicht empfohlen.
LPReached
HSC-Modus Zugriff auf Benutzerprogramm
2.. 9
Schreibgeschützt
Das HSC-Untersystem setzt das HSCSTS.LPReached-Statuskennzeichen auf
(1), wenn der kumulierte Wert (HSCSTS.Accumulator) kleiner als oder
gleich der niedrigen voreingestellten Variable (HSCAPP.LPSetting) ist.
Dieses Bit wird vom HSC-Untersystem kontinuierlich aktualisiert, wenn sich
der Controller in einem Ausfü hrungsmodus befindet. Das Schreiben in dieses
Element wird nicht empfohlen.
OFCauseInter
HSC-Modu
Zugriff auf Benutzerprogramm
s
0.. 9
Read/Write
Das Überlaufunterbrechungs-Statusbit wird auf (1) gesetzt, wenn der
HSC-Akkumulator bis zum Überlaufwert zä hlt und die HSC-Unterbrechung
ausgelö st wird. Dieses Bit kann im Steuerprogramm eingesetzt werden, um
zu ermitteln, ob die Überlaufvariable die HSC-Unterbrechung verursacht hat.
Falls das Steuerprogramm eine bestimmte Steuerungsaktion basierend auf
dem Überlauf durchfü hren muss, wird dieses Bit als Bedingungslogik
eingesetzt.
Dieses Bit kann vom Steuerprogramm gelö scht werden (0) und wird vom
HSC-Untersystem gelö scht, wenn diese Zustä nde erkannt werden:
Niedrige voreingestellte Unterbrechung wird ausgefü hrt
Hohe voreingestellte Unterbrechung wird ausgefü hrt
Unterlauf-Unterbrechung wird durchgefü hrt
UFCauseInter
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
