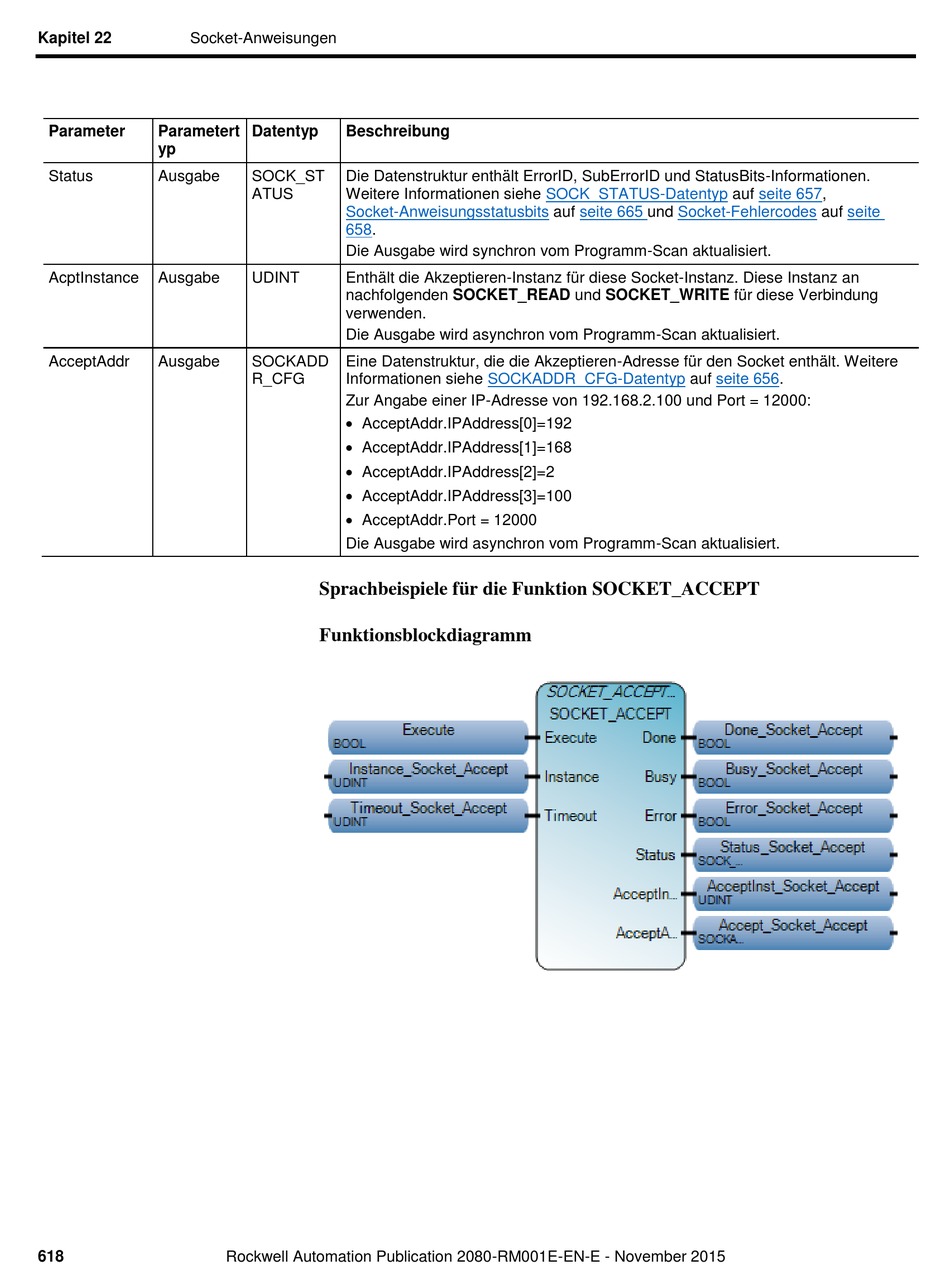

Allen-Bradley Micro800 Anweisungen Seite 618

Kapitel 22 Socket-Anweisungen
Parameter Parametert
yp
Status Ausgabe
AcptInstance Ausgabe
AcceptAddr Ausgabe
618
Datentyp Beschreibung
SOCK_ST Die Datenstruktur enthält ErrorID, SubErrorID und StatusBits-Informationen.
ATUS Weitere Informationen siehe
Socket-Anweisungsstatusbits
658.
Die Ausgabe wird synchron vom Programm-Scan aktualisiert.
UDINT Enthält die Akzeptieren-Instanz für diese Socket-Instanz. Diese Instanz an
nachfolgenden SOCKET_READ und SOCKET_WRITE für diese Verbindung
verwenden.
Die Ausgabe wird asynchron vom Programm-Scan aktualisiert.
SOCKADD Eine Datenstruktur, die die Akzeptieren-Adresse für den Socket enthä lt. Weitere
R_CFG Informationen siehe
Zur Angabe einer IP-Adresse von 192.168.2.100 und Port = 12000:
 AcceptAddr.IPAddress[0]=192
 AcceptAddr.IPAddress[1]=168
 AcceptAddr.IPAddress[2]=2
 AcceptAddr.IPAddress[3]=100
 AcceptAddr.Port = 12000
Die Ausgabe wird asynchron vom Programm-Scan aktualisiert.
Sprachbeispiele fü r die Funktion SOCKET_ACCEPT
Funktionsblockdiagramm
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
SOCK_STATUS-Datentyp
auf seite 665 und
SOCKADDR_CFG-Datentyp
auf seite 657,
Socket-Fehlercodes auf seite
auf seite 656.
