ResData Eingabe
Q Ausgabe
Status Ausgabe
ResLength Ausgabe
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
USINT[1..1] CIP-Nachrichtenantwortdaten. Das Array sollte nicht kleiner als die
„ResLength"-Größe sein.
Bei erstmaliger oder erneuter Auslö sung eines MSG, werden die
Daten im ResData-Array gelö scht.
BOOL Die Ausgaben dieser Anweisung werden asynchron vom
Programm-Scan aktualisiert. Die Anweisung kann von Ausgabe Q
nicht neu ausgelöst werden, da IN von der Kante ausgelöst wird.
TRUE - MSG-Anweisung ist beendet.
FALSE - MSG-Anweisung ist nicht beendet.
CIPSTATUS Ausführungsstatus des Funktionsblocks
Wenn ein MSG erstmalig oder erneut ausgelöst wird, werden alle
Elemente in „Status" zurückgesetzt.
Siehe Datentyp CIPSTATUS
UINT Länge der CIP-Nachrichtenantwortdaten:
 0 - 490
Wenn eine MSG ausgelö st oder erneut ausgelö st wird, wird
ResLength auf 0 zurückgesetzt.

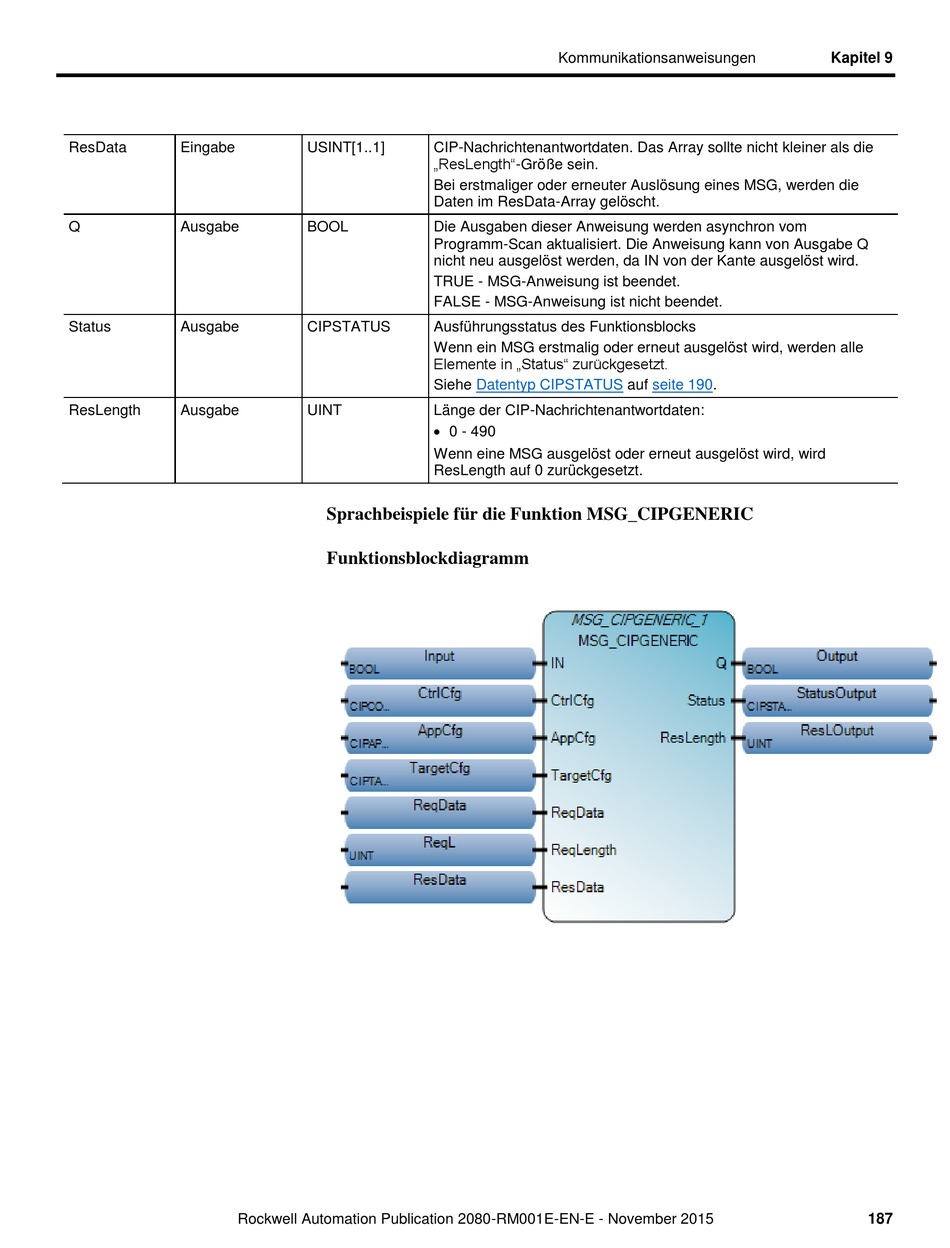

Sprachbeispiele fü r die Funktion MSG_CIPGENERIC
Funktionsblockdiagramm
Kommunikationsanweisungen
auf seite 190.
