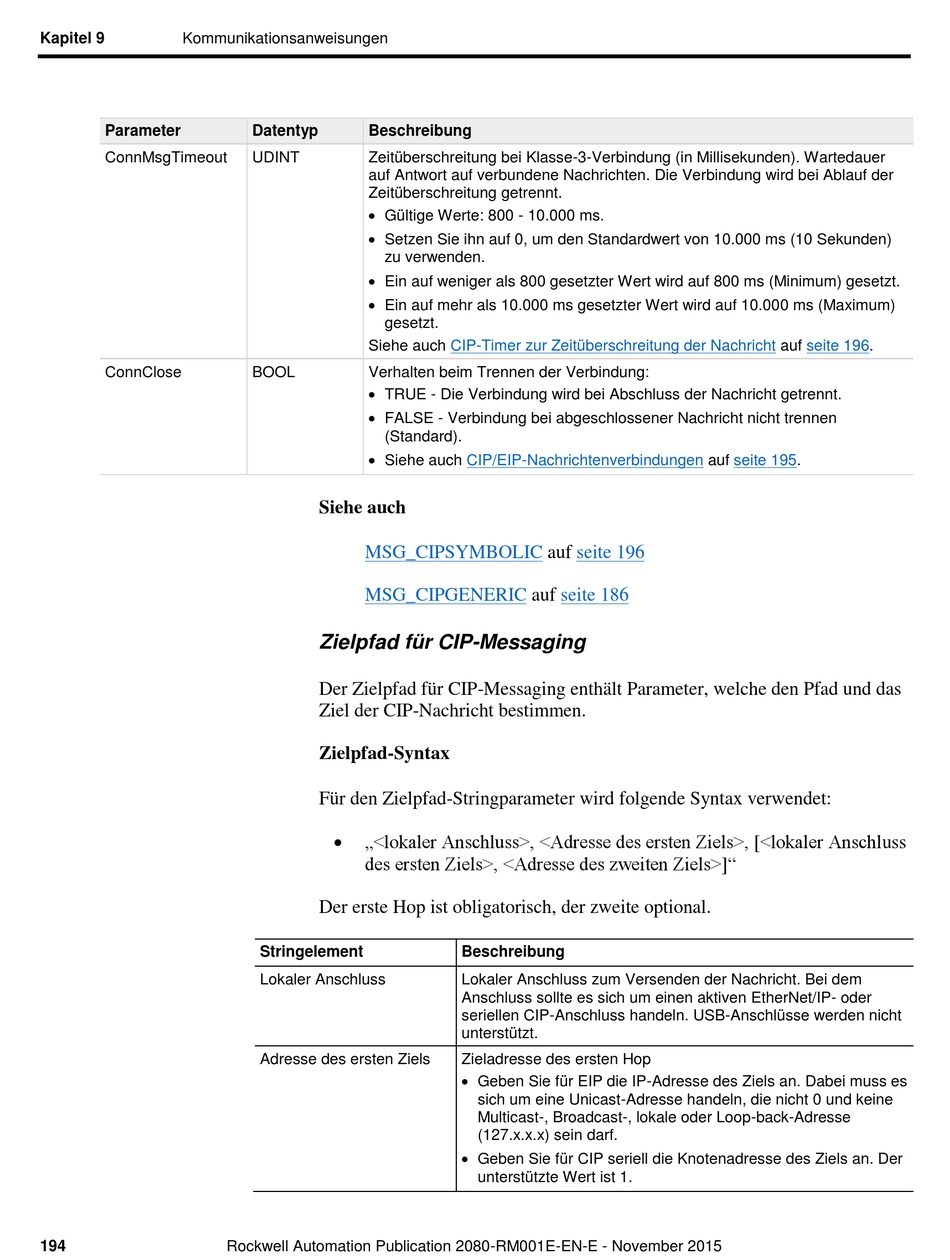

Allen-Bradley Micro800 Anweisungen Seite 194

Kapitel 9 Kommunikationsanweisungen
Parameter
ConnMsgTimeout
ConnClose
194
Datentyp Beschreibung
UDINT Zeitü berschreitung bei Klasse-3-Verbindung (in Millisekunden). Wartedauer
auf Antwort auf verbundene Nachrichten. Die Verbindung wird bei Ablauf der
Zeitü berschreitung getrennt.
 Gültige Werte: 800 - 10.000 ms.
 Setzen Sie ihn auf 0, um den Standardwert von 10.000 ms (10 Sekunden)
zu verwenden.
 Ein auf weniger als 800 gesetzter Wert wird auf 800 ms (Minimum) gesetzt.
 Ein auf mehr als 10.000 ms gesetzter Wert wird auf 10.000 ms (Maximum)
gesetzt.
Siehe auch
BOOL Verhalten beim Trennen der Verbindung:
 TRUE - Die Verbindung wird bei Abschluss der Nachricht getrennt.
 FALSE - Verbindung bei abgeschlossener Nachricht nicht trennen
(Standard).
 Siehe auch
Siehe auch
MSG_CIPSYMBOLIC
MSG_CIPGENERIC
Zielpfad für CIP-Messaging
Der Zielpfad fü r CIP-Messaging enthä lt Parameter, welche den Pfad und das
Ziel der CIP-Nachricht bestimmen.
Zielpfad-Syntax
Fü r den Zielpfad-Stringparameter wird folgende Syntax verwendet:

„<lokaler Anschluss>, <Adresse des ersten Ziels>, [<lokaler Anschluss
des ersten Ziels>, <Adresse des zweiten Ziels>]"
Der erste Hop ist obligatorisch, der zweite optional.
Stringelement
Lokaler Anschluss
Adresse des ersten Ziels
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
CIP-Timer zur Zeitüberschreitung der Nachricht
CIP/EIP-Nachrichtenverbindungen
auf seite 196
auf seite 186
Beschreibung
Lokaler Anschluss zum Versenden der Nachricht. Bei dem
Anschluss sollte es sich um einen aktiven EtherNet/IP- oder
seriellen CIP-Anschluss handeln. USB-Anschlüsse werden nicht
unterstützt.
Zieladresse des ersten Hop
 Geben Sie für EIP die IP-Adresse des Ziels an. Dabei muss es
sich um eine Unicast-Adresse handeln, die nicht 0 und keine
Multicast-, Broadcast-, lokale oder Loop-back-Adresse
(127.x.x.x) sein darf.
 Geben Sie für CIP seriell die Knotenadresse des Ziels an. Der
unterstützte Wert ist 1.
auf seite 196.
auf seite 195.
