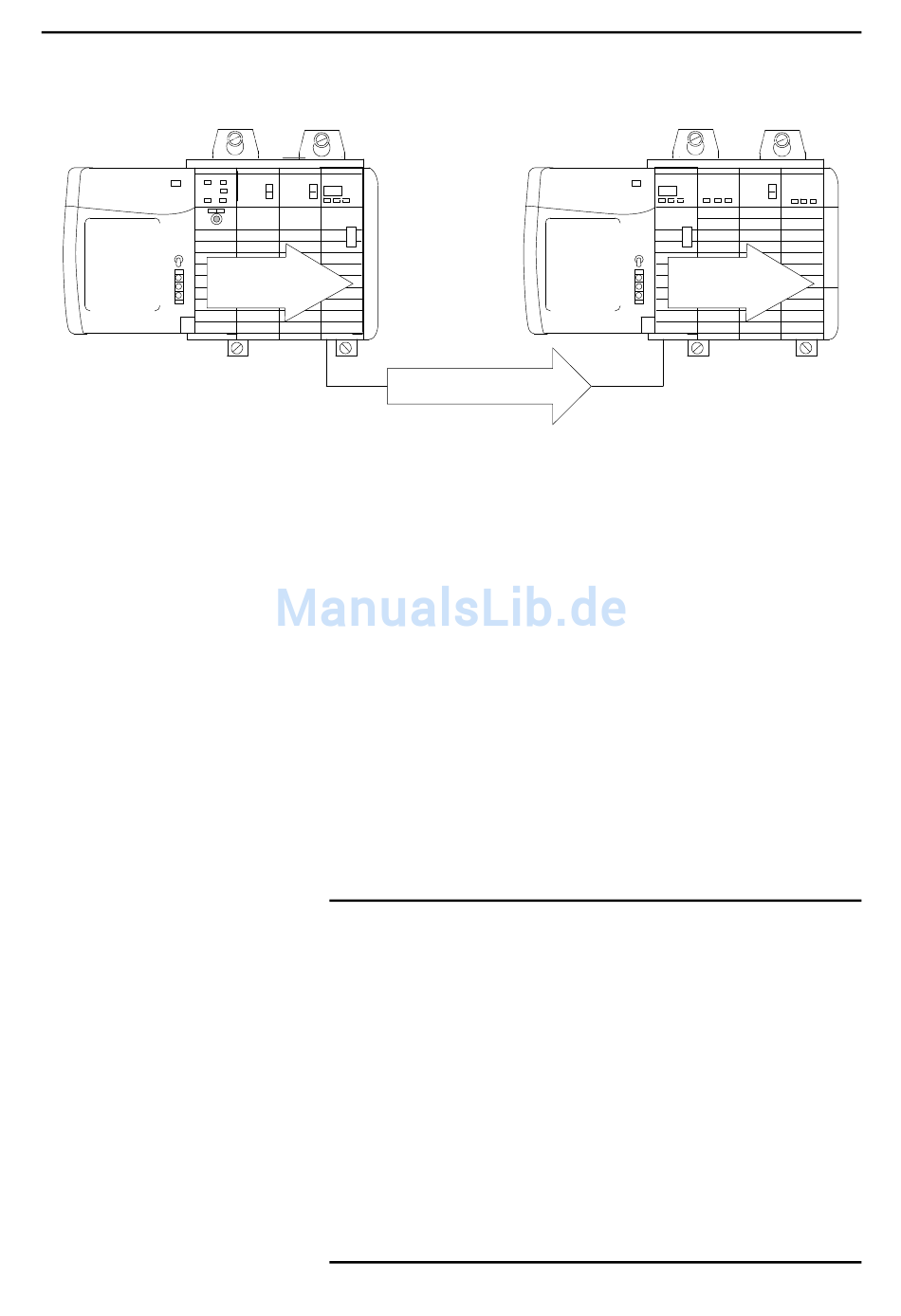

Abbildung 5 - Dezentrale Ausgangsmodule im ControlNet-Netzwerk
Zentrales Chassis
Daten werden von
der Steuerung mit
Verwaltungsrechten
gesendet.
Der reservierte Platz im Netzwerk und die von der Steuerung gesendeten
Daten sind nicht miteinander synchronisiert. Für den Zeitpunkt, zu dem die
Steuerung mit Verwaltungsrechten aktualisierte Daten vom Modul in einem
dezentralen Chassis empfängt, wird daher ein günstigster und ein
ungünstigster Fall definiert.
RPI-Multicast-Übertragung – Günstigster Fall
Im günstigsten Fall sendet die Steuerung mit Verwaltungsrechten die
Ausgangsdaten unmittelbar vor dem Verfügbarwerden des reservierten
Platzes im Netzwerk. In diesem Fall empfängt das dezentrale Ausgangsmodul
die Daten nahezu sofort.
RPI-Multicast-Übertragung – Ungünstigster Fall
Im ungünstigsten Fall sendet die Steuerung mit Verwaltungsrechten die
Ausgangsdaten unmittelbar nach Ablauf des reservierten Platzes im
Netzwerk. In diesem Fall erhält das Ausgangsmodul die Daten erst dann,
wenn der nächste Platz im Netzwerk verfügbar wird.
WICHTIG
Rockwell Automation-Publikation 1756-UM058H-DE-P – Mai 2015
Funktionsweise der digitalen E/A-Module im ControlLogix-System
ControlNet-Netzwerk
Diese Szenarien für den günstigsten und ungünstigsten Fall geben die Zeit
wieder, die zum Übertragen von Ausgangsdaten von der Steuerung mit
Verwaltungsrechten an das Modul erforderlich ist, nachdem die Daten von
der Steuerung mit Verwaltungsrechten generiert wurden. Die Dauer des
Anwenderprogramms in der Steuerung mit Verwaltungsrechten wird
folglich nicht berücksichtigt.
Der Empfang neuer Daten ist abhängig von der Dauer des
Anwenderprogramms und der asynchronen Beziehung zum angeforderten
Paketintervall (RPI).
Wenn Ihre Anwendung folgende Komponenten umfasst, aktualisiert die
Steuerung mit Verwaltungsrechten dezentrale Ausgangsmodule wie
weiter oben in diesem Abschnitt beschrieben nach Abschluss jeder Task
und im angeforderten Paketintervall:
• Modul 1756-CNB/D oder 1756-CNBR/D
• Software RSLogix 5000, Version 8.02.00 oder höher
Kapitel 2
Dezentrales Chassis
Ausgangsdaten werden
mindestens so oft wie
durch den RPI-Wert
festgelegt gesendet.
42675
33
