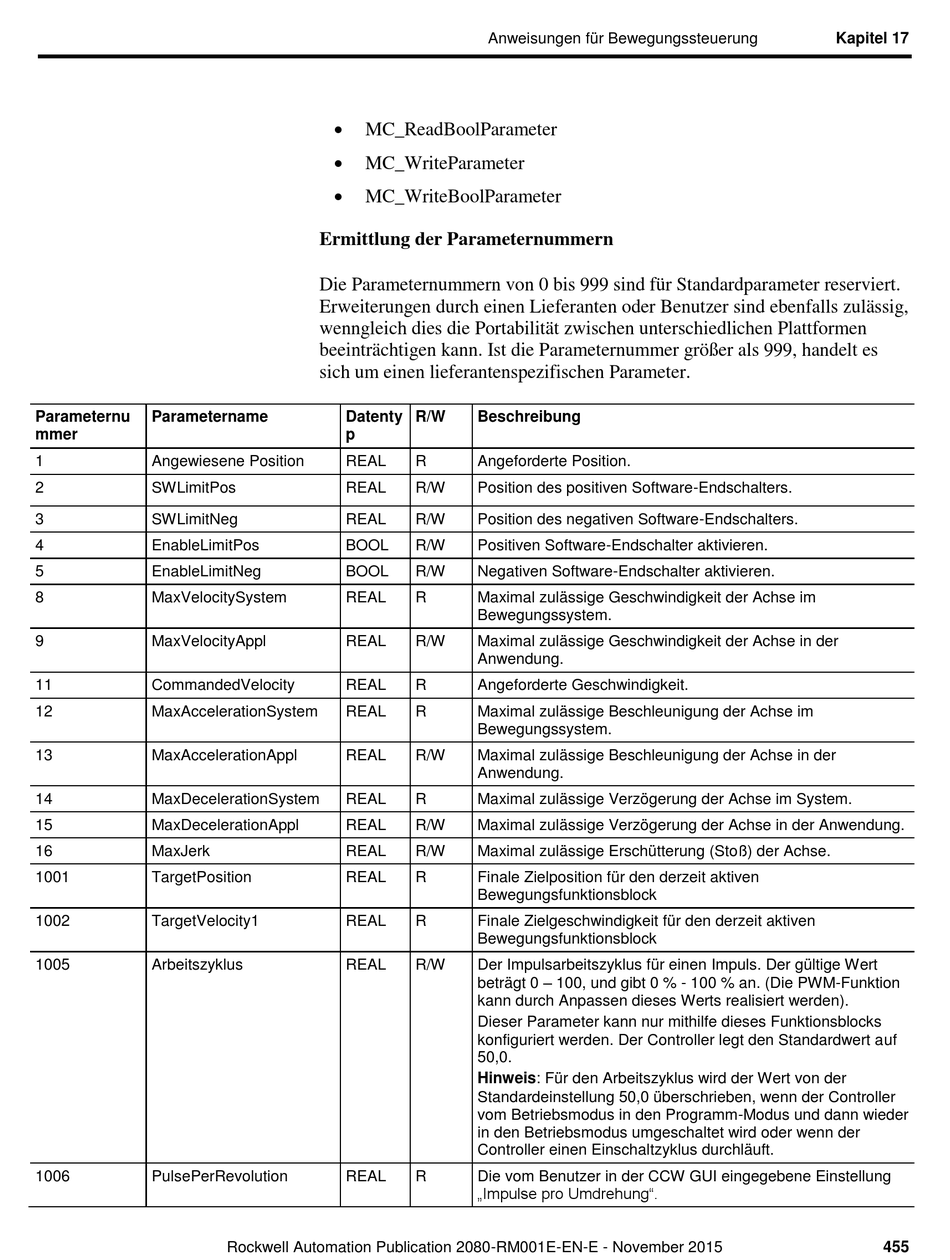

Allen-Bradley Micro800 Anweisungen Seite 455

Vorschau ausblenden Andere Handbücher für Micro800:
Inhaltsverzeichnis

Werbung

Parameternu
Parametername
mmer
1
Angewiesene Position
2
SWLimitPos
3
SWLimitNeg
4
EnableLimitPos
5
EnableLimitNeg
8
MaxVelocitySystem
9
MaxVelocityAppl
11
CommandedVelocity
12
MaxAccelerationSystem
13
MaxAccelerationAppl
14
MaxDecelerationSystem
15
MaxDecelerationAppl
16
MaxJerk
1001
TargetPosition
1002
TargetVelocity1
1005
Arbeitszyklus
1006
PulsePerRevolution
MC_ReadBoolParameter
MC_WriteParameter
MC_WriteBoolParameter
Ermittlung der Parameternummern
Die Parameternummern von 0 bis 999 sind fü r Standardparameter reserviert.
Erweiterungen durch einen Lieferanten oder Benutzer sind ebenfalls zulä ssig,
wenngleich dies die Portabilitä t zwischen unterschiedlichen Plattformen
beeinträ chtigen kann. Ist die Parameternummer grö ß er als 999, handelt es
sich um einen lieferantenspezifischen Parameter.
Datenty
p
REAL
REAL
REAL
BOOL
BOOL
REAL
REAL
REAL
REAL
REAL
REAL
REAL
REAL
REAL
REAL
REAL
REAL
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Anweisungen für Bewegungssteuerung
R/W
Beschreibung
R
Angeforderte Position.
R/W
Position des positiven Software-Endschalters.
R/W
Position des negativen Software-Endschalters.
R/W
Positiven Software-Endschalter aktivieren.
R/W
Negativen Software-Endschalter aktivieren.
R
Maximal zulässige Geschwindigkeit der Achse im
Bewegungssystem.
R/W
Maximal zulässige Geschwindigkeit der Achse in der
Anwendung.
R
Angeforderte Geschwindigkeit.
R
Maximal zulässige Beschleunigung der Achse im
Bewegungssystem.
R/W
Maximal zulässige Beschleunigung der Achse in der
Anwendung.
R
Maximal zulässige Verzögerung der Achse im System.
R/W
Maximal zulässige Verzögerung der Achse in der Anwendung.
R/W
Maximal zulässige Erschütterung (Stoß) der Achse.
R
Finale Zielposition für den derzeit aktiven
Bewegungsfunktionsblock
R
Finale Zielgeschwindigkeit für den derzeit aktiven
Bewegungsfunktionsblock
R/W
Der Impulsarbeitszyklus für einen Impuls. Der gü ltige Wert
beträgt 0 – 100, und gibt 0 % - 100 % an. (Die PWM-Funktion
kann durch Anpassen dieses Werts realisiert werden).
Dieser Parameter kann nur mithilfe dieses Funktionsblocks
konfiguriert werden. Der Controller legt den Standardwert auf
50,0.
Hinweis: Für den Arbeitszyklus wird der Wert von der
Standardeinstellung 50,0 überschrieben, wenn der Controller
vom Betriebsmodus in den Programm-Modus und dann wieder
in den Betriebsmodus umgeschaltet wird oder wenn der
Controller einen Einschaltzyklus durchläuft.
R
Die vom Benutzer in der CCW GUI eingegebene Einstellung
„Impulse pro Umdrehung".
Kapitel 17
455
