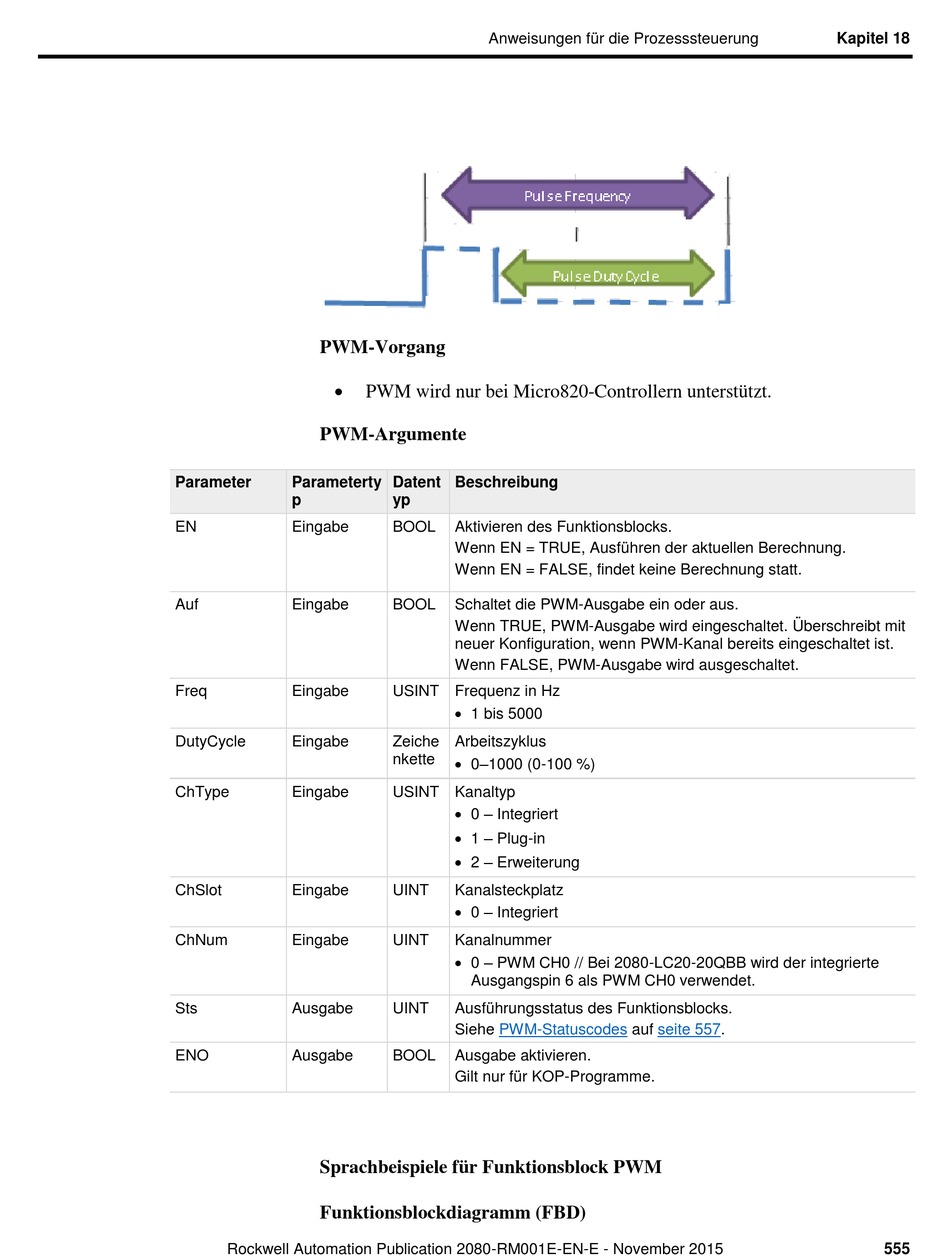

PWM-Vorgang

PWM-Argumente
Parameter Parameterty
p
EN Eingabe
Auf Eingabe
Freq Eingabe
DutyCycle Eingabe
ChType Eingabe
ChSlot Eingabe
ChNum Eingabe
Sts Ausgabe
ENO Ausgabe
Sprachbeispiele fü r Funktionsblock PWM
Funktionsblockdiagramm (FBD)
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Anweisungen für die Prozesssteuerung
PWM wird nur bei Micro820-Controllern unterstü tzt.
Datent Beschreibung
yp
BOOL Aktivieren des Funktionsblocks.
Wenn EN = TRUE, Ausführen der aktuellen Berechnung.
Wenn EN = FALSE, findet keine Berechnung statt.
BOOL Schaltet die PWM-Ausgabe ein oder aus.
Wenn TRUE, PWM-Ausgabe wird eingeschaltet. Überschreibt mit
neuer Konfiguration, wenn PWM-Kanal bereits eingeschaltet ist.
Wenn FALSE, PWM-Ausgabe wird ausgeschaltet.
USINT Frequenz in Hz
 1 bis 5000
Zeiche Arbeitszyklus
nkette
 0–1000 (0-100 %)
USINT Kanaltyp
 0 – Integriert
 1 – Plug-in
 2 – Erweiterung
UINT Kanalsteckplatz
 0 – Integriert
UINT Kanalnummer
 0 – PWM CH0 // Bei 2080-LC20-20QBB wird der integrierte
Ausgangspin 6 als PWM CH0 verwendet.
UINT Ausführungsstatus des Funktionsblocks.
Siehe PWM-Statuscodes
BOOL Ausgabe aktivieren.
Gilt nur für KOP-Programme.
auf seite 557.
