Allen-Bradley Micro800 Anweisungen Seite 54

Kapitel 3 Elemente des Kontaktplans (KOP)
54

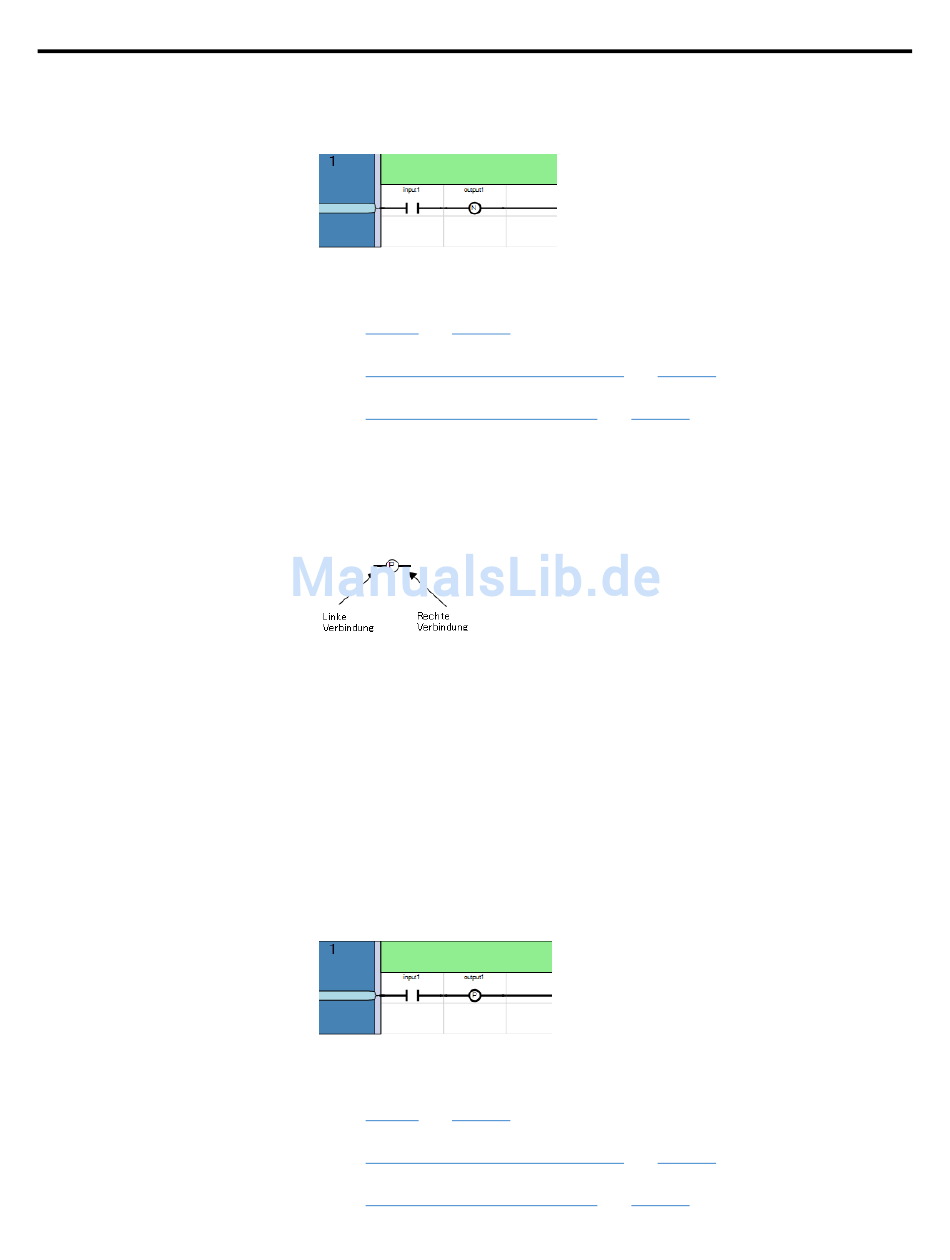

Beispiel: Spule mit Impulsabstiegflanke
Siehe auch
Spulen
Hinzufü gen von Spulenelementen
Spule mit Impulsanstiegflanke
Spule mit Impulsanstiegflanke
Impulsspulen mit ansteigender Flanke (oder positiv) unterstü tzen die
boolesche Ausgabe einer Anschlussleitung im booleschen Status.
Die zugeordnete Variable wird auf WAHR gesetzt, wenn der boolesche
Status der linken Verbindung WAHR wird. In allen anderen Fä llen wird die
Ausgabevariable auf FALSCH zurü ckgesetzt. Der Status der linken
Verbindung wird auf die rechte Verbindung ü bertragen. Die rechte
Verbindung muss mit der rechten vertikalen Stromschiene verbunden sein
(ausgenommen bei parallelen Spulen, bei denen nur die obere Spule mit der
rechten vertikalen Stromschiene verbunden sein muss).
Die zugehö rige boolesche Variable muss eine Ausgabe oder
benutzerdefiniert sein.
Beispiel: Spule mit Impulsanstiegflanke
Siehe auch
Spulen
Hinzufü gen von Spulenelementen
Spule mit Impulsabstiegflanke
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
auf seite 49
auf
auf seite 49
auf
auf seite 51
seite 54
auf seite 51
seite 53
