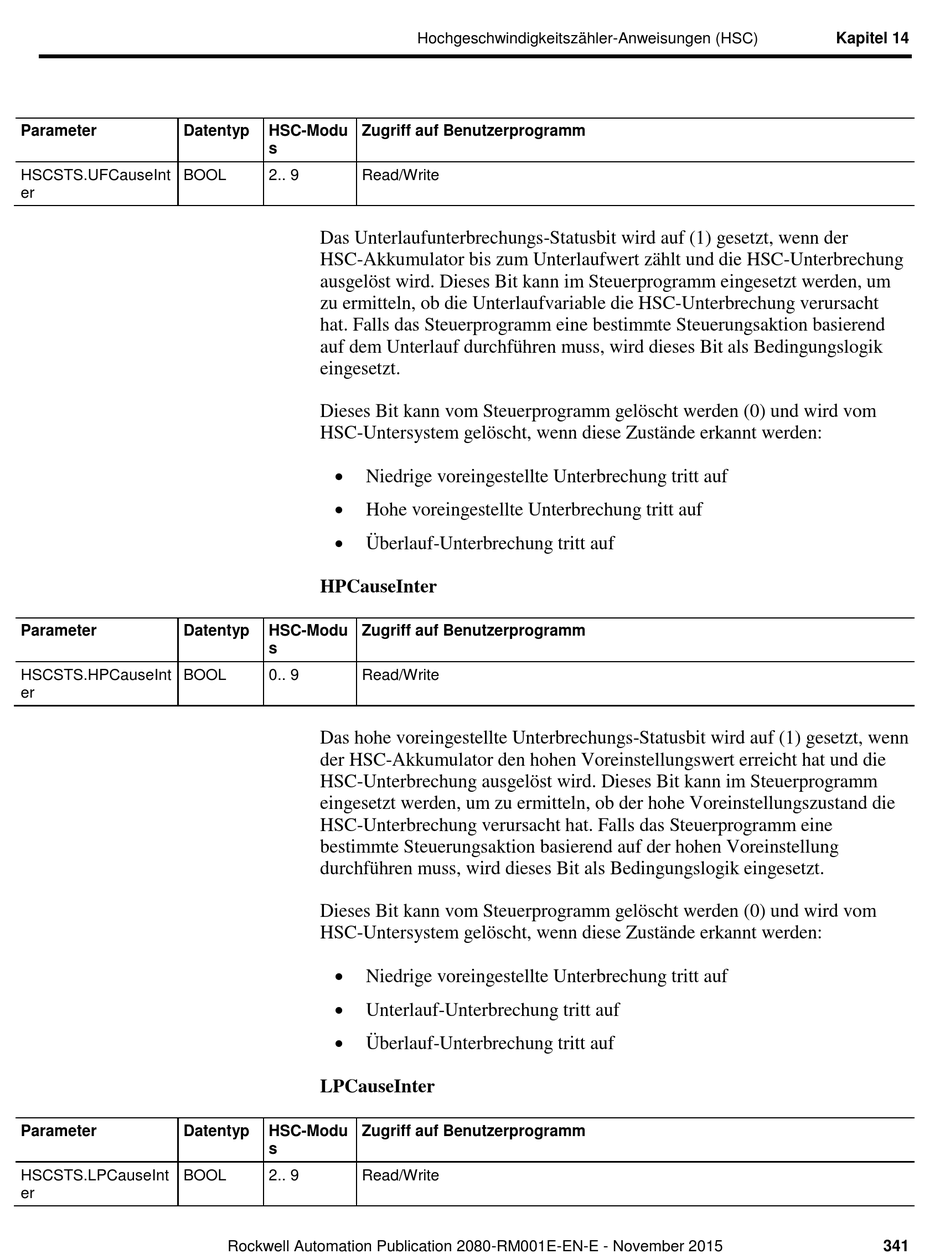

Parameter Datentyp
HSCSTS.UFCauseInt BOOL
er
Parameter Datentyp
HSCSTS.HPCauseInt BOOL
er
Parameter Datentyp
HSCSTS.LPCauseInt BOOL
er
HSC-Modu Zugriff auf Benutzerprogramm
s
2.. 9 Read/Write
Das Unterlaufunterbrechungs-Statusbit wird auf (1) gesetzt, wenn der
HSC-Akkumulator bis zum Unterlaufwert zä hlt und die HSC-Unterbrechung
ausgelö st wird. Dieses Bit kann im Steuerprogramm eingesetzt werden, um
zu ermitteln, ob die Unterlaufvariable die HSC-Unterbrechung verursacht
hat. Falls das Steuerprogramm eine bestimmte Steuerungsaktion basierend
auf dem Unterlauf durchfü hren muss, wird dieses Bit als Bedingungslogik
eingesetzt.
Dieses Bit kann vom Steuerprogramm gelö scht werden (0) und wird vom
HSC-Untersystem gelö scht, wenn diese Zustä nde erkannt werden:

Niedrige voreingestellte Unterbrechung tritt auf

Hohe voreingestellte Unterbrechung tritt auf

Überlauf-Unterbrechung tritt auf
HPCauseInter
HSC-Modu Zugriff auf Benutzerprogramm
s
0.. 9 Read/Write
Das hohe voreingestellte Unterbrechungs-Statusbit wird auf (1) gesetzt, wenn
der HSC-Akkumulator den hohen Voreinstellungswert erreicht hat und die
HSC-Unterbrechung ausgelö st wird. Dieses Bit kann im Steuerprogramm
eingesetzt werden, um zu ermitteln, ob der hohe Voreinstellungszustand die
HSC-Unterbrechung verursacht hat. Falls das Steuerprogramm eine
bestimmte Steuerungsaktion basierend auf der hohen Voreinstellung
durchfü hren muss, wird dieses Bit als Bedingungslogik eingesetzt.
Dieses Bit kann vom Steuerprogramm gelö scht werden (0) und wird vom
HSC-Untersystem gelö scht, wenn diese Zustä nde erkannt werden:

Niedrige voreingestellte Unterbrechung tritt auf

Unterlauf-Unterbrechung tritt auf

Überlauf-Unterbrechung tritt auf
LPCauseInter
HSC-Modu Zugriff auf Benutzerprogramm
s
2.. 9 Read/Write
