Parameter
Parametertyp
Aktivieren
Eingabe
Farbe
Eingabe
Modus
Eingabe
LCD_BKLT_RE
Ausgabe
M
Sts
Ausgabe
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015

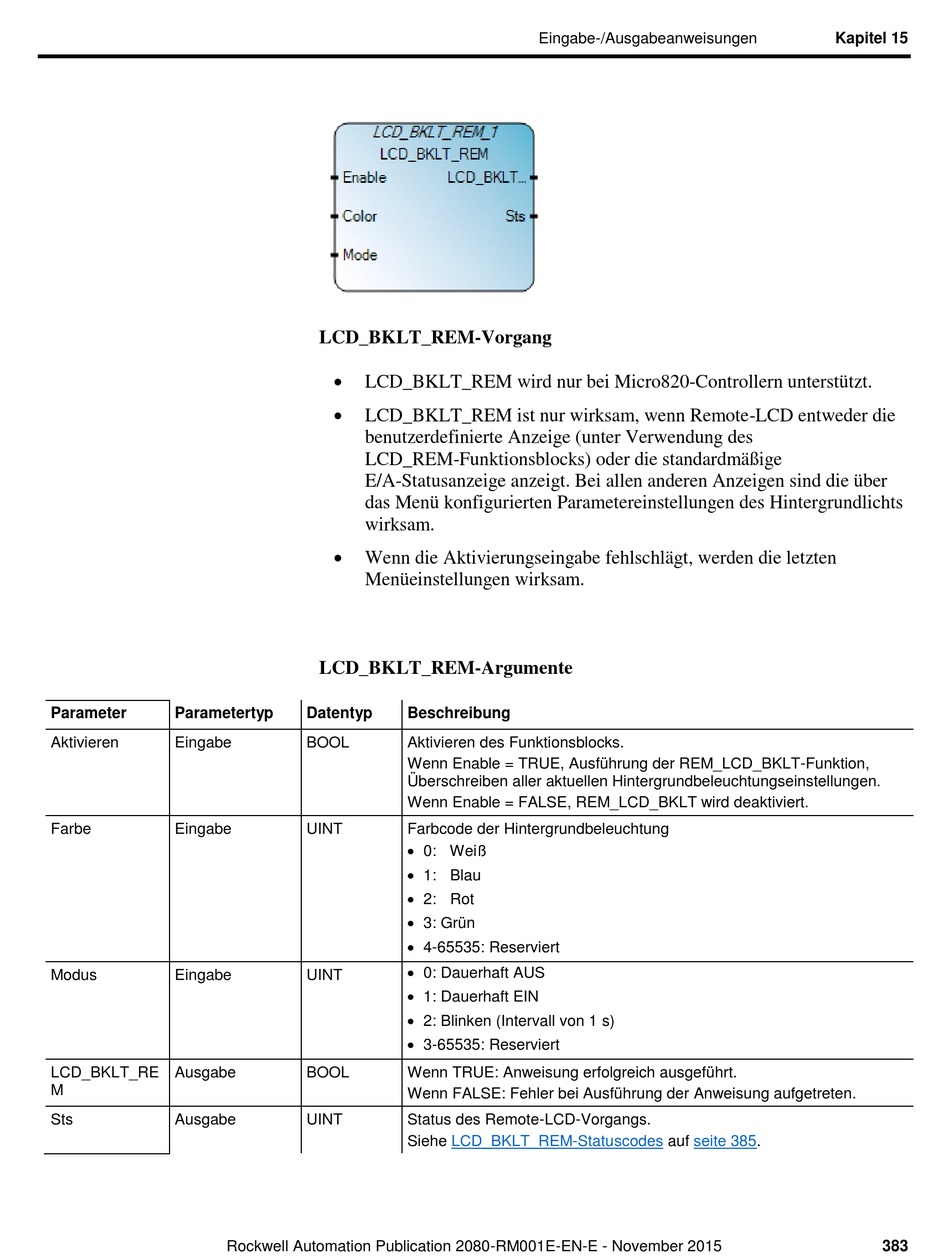

LCD_BKLT_REM-Vorgang
LCD_BKLT_REM wird nur bei Micro820-Controllern unterstü tzt.
LCD_BKLT_REM ist nur wirksam, wenn Remote-LCD entweder die
benutzerdefinierte Anzeige (unter Verwendung des
LCD_REM-Funktionsblocks) oder die standardmä ß ige
E/A-Statusanzeige anzeigt. Bei allen anderen Anzeigen sind die ü ber
das Menü konfigurierten Parametereinstellungen des Hintergrundlichts
wirksam.
Wenn die Aktivierungseingabe fehlschlä gt, werden die letzten
Menü einstellungen wirksam.
LCD_BKLT_REM-Argumente
Datentyp
Beschreibung
BOOL
Aktivieren des Funktionsblocks.
Wenn Enable = TRUE, Ausführung der REM_LCD_BKLT-Funktion,
Überschreiben aller aktuellen Hintergrundbeleuchtungseinstellungen.
Wenn Enable = FALSE, REM_LCD_BKLT wird deaktiviert.
UINT
Farbcode der Hintergrundbeleuchtung
 0: Weiß
 1: Blau
 2: Rot
 3: Grün
 4-65535: Reserviert
 0: Dauerhaft AUS
UINT
 1: Dauerhaft EIN
 2: Blinken (Intervall von 1 s)
 3-65535: Reserviert
BOOL
Wenn TRUE: Anweisung erfolgreich ausgeführt.
Wenn FALSE: Fehler bei Ausführung der Anweisung aufgetreten.
UINT
Status des Remote-LCD-Vorgangs.
Siehe
LCD_BKLT_REM-Statuscodes
Eingabe-/Ausgabeanweisungen
auf
seite
Kapitel 15
385.
