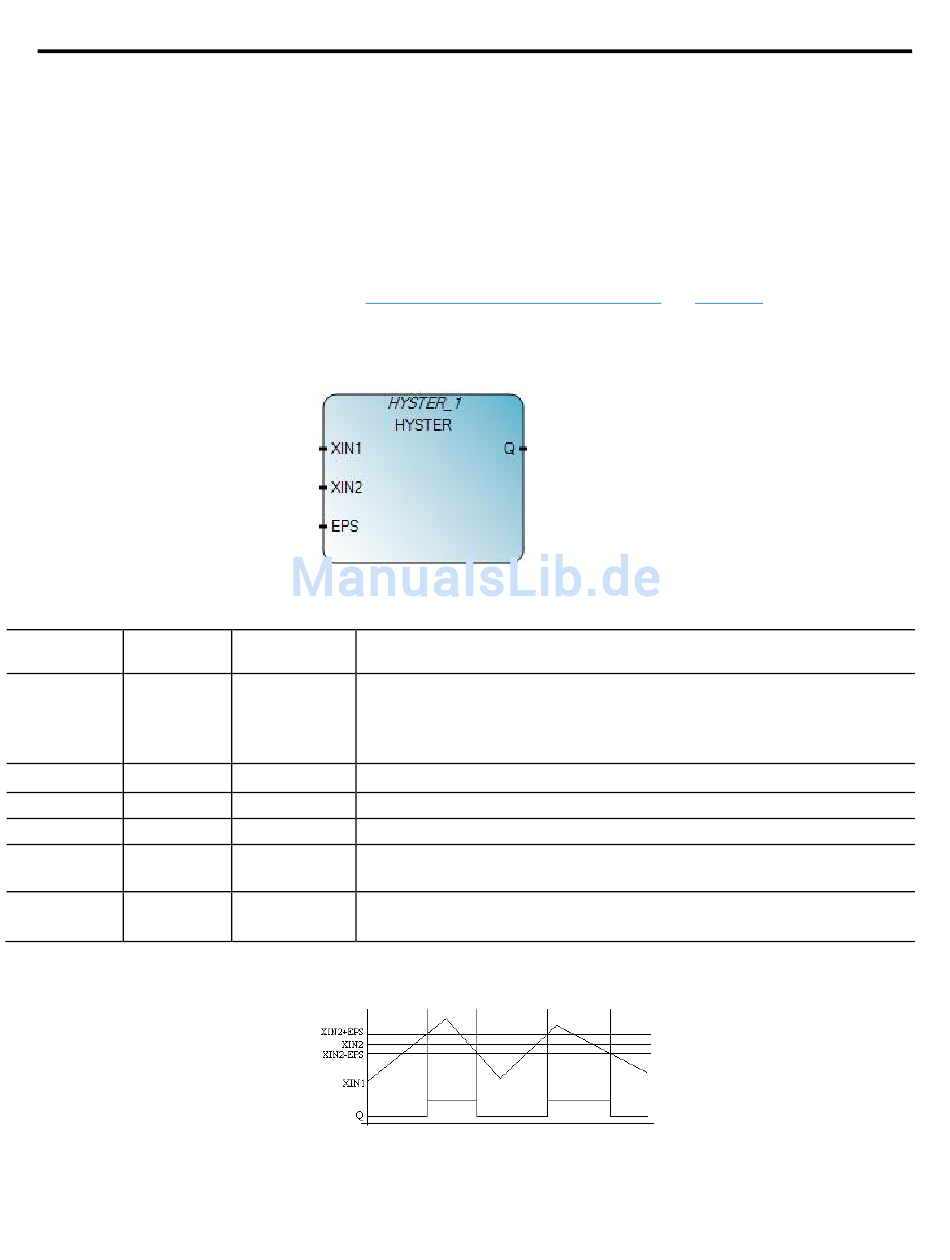

HYSTER

Parameter Parameterty
p
EN Eingabe
XIN1 Eingabe
XIN2 Eingabe
EPS Eingabe
ENO Ausgabe
Q Ausgabe
(* ST-Äquivalenz: DERIVATE1 ist eine Instanz eines DERIVATE-Blocks
*)
DERIVATE1(manual_mode, sensor_value, t#100ms);
derivated_value := DERIVATE1.XOUT;
Siehe auch
Anweisungen fü r die Prozesssteuerung
„HYSTER" führt für einen Wert vom Typ „Real" die Hysterese einer
Obergrenze aus.
Argumente
Datentyp Beschreibung
BOOL Aktivieren des Funktionsblocks.
Wenn EN = TRUE, Funktion ausfü hren.
Wenn EN = FALSE, Funktion nicht ausfü hren.
Gilt nur für KOP-Programme.
REAL Beliebiger realer Wert.
REAL Zum Testen, ob XIN1 die Summe aus XIN2 + EPS ü berschreitet.
REAL Hysterese-Wert (muss ü ber Null liegen).
BOOL Ausgabe aktivieren.
Gilt nur für KOP-Programme.
BOOL TRUE, wenn XIN1 die Summe aus XIN2 + EPS überschreitet und noch nicht
unter XIN2 - EPS liegt.
Beispiel eines „Hyster"-Zeitgebungs-Diagramms
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Anweisungen für die Prozesssteuerung
auf
Kapitel 18
seite 545
