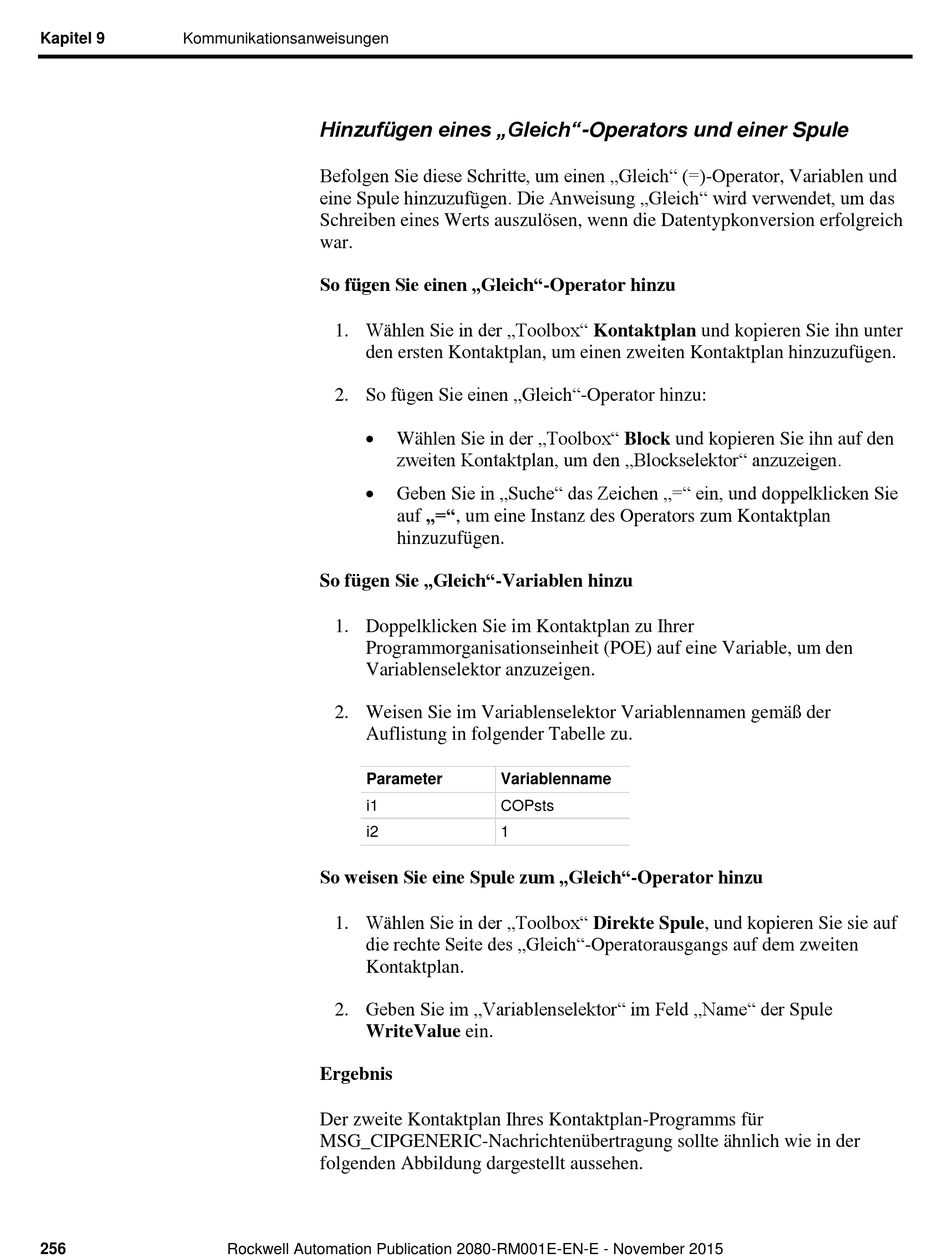

Hinzufügen eines „Gleich"-Operators und einer Spule
Befolgen Sie diese Schritte, um einen „Gleich" (=)-Operator, Variablen und
eine Spule hinzuzufügen. Die Anweisung „Gleich" wird verwendet, um das
Schreiben eines Werts auszulö sen, wenn die Datentypkonversion erfolgreich
war.
So fügen Sie einen „Gleich"-Operator hinzu
1. Wählen Sie in der „Toolbox" Kontaktplan und kopieren Sie ihn unter
den ersten Kontaktplan, um einen zweiten Kontaktplan hinzuzufü gen.
2. So fügen Sie einen „Gleich"-Operator hinzu:

Wä hlen Sie in der „Toolbox" Block und kopieren Sie ihn auf den
zweiten Kontaktplan, um den „Blockselektor" anzuzeigen.

Geben Sie in „Suche" das Zeichen „=" ein, und doppelklicken Sie
auf „=", um eine Instanz des Operators zum Kontaktplan
hinzuzufü gen.
So fü gen Sie „Gleich"-Variablen hinzu
1. Doppelklicken Sie im Kontaktplan zu Ihrer
Programmorganisationseinheit (POE) auf eine Variable, um den
Variablenselektor anzuzeigen.
2. Weisen Sie im Variablenselektor Variablennamen gemä ß der
Auflistung in folgender Tabelle zu.
Parameter
i1
i2
So weisen Sie eine Spule zum „Gleich"-Operator hinzu
1. Wählen Sie in der „Toolbox" Direkte Spule, und kopieren Sie sie auf
die rechte Seite des „Gleich"-Operatorausgangs auf dem zweiten
Kontaktplan.
2. Geben Sie im „Variablenselektor" im Feld „Name" der Spule
WriteValue ein.
Ergebnis
Der zweite Kontaktplan Ihres Kontaktplan-Programms fü r
MSG_CIPGENERIC-Nachrichtenü bertragung sollte ä hnlich wie in der
folgenden Abbildung dargestellt aussehen.
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Variablenname
COPsts
1
